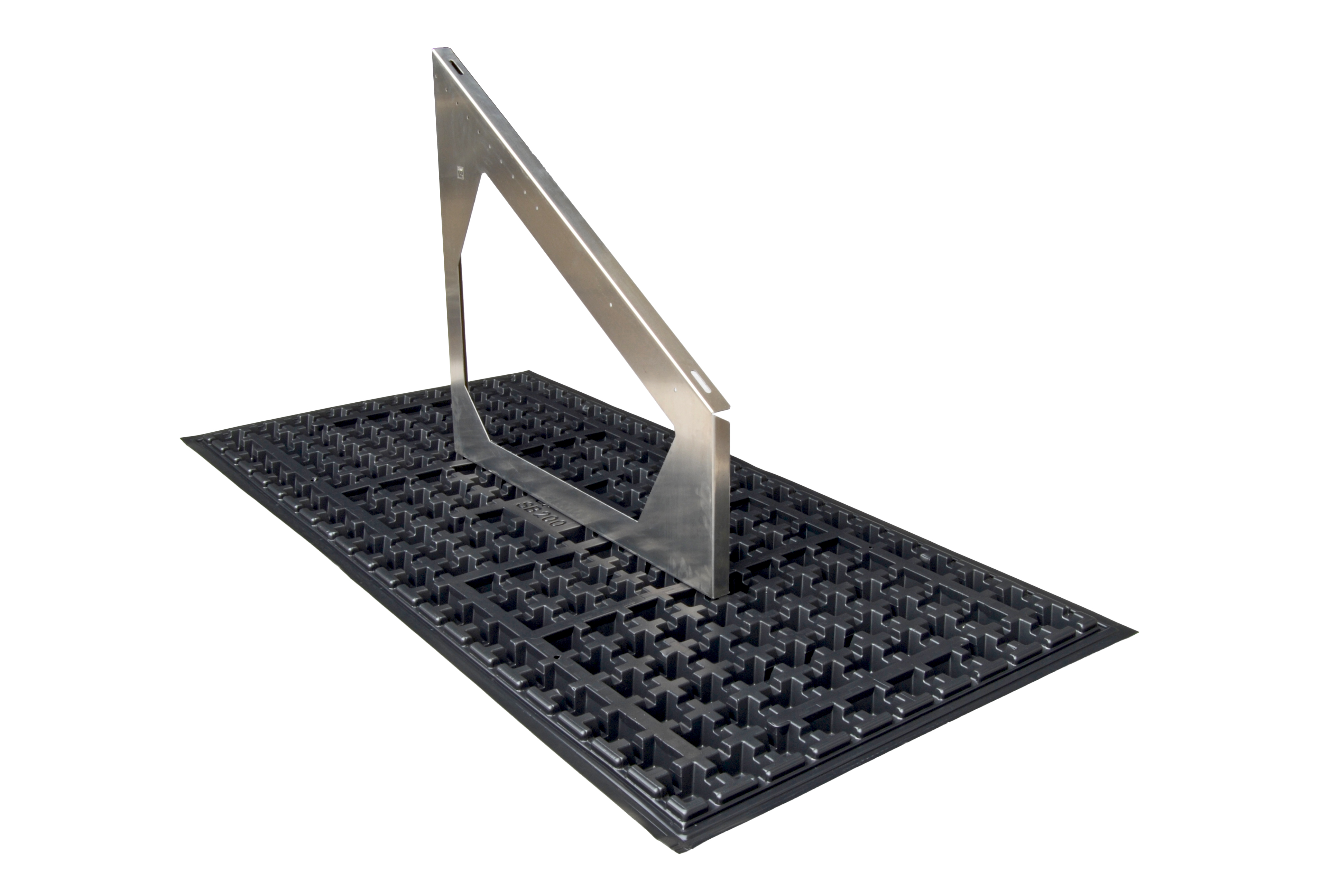

Cadre Base Solaire Zinco SGR 40 longueur 950 mm, hauteurs 350/1150 mm
Cadre de base en aluminium conçu pour une utilisation sur les Toitures Vertes, fabriqué d'une seule pièce et testé statiquement ; adapté à la Base Solaire® ZinCo SB 200.
en aluminium, surface de montage inclinée à 40°, pré-perforée prête au montage, couleur alu naturel, poids approximativement / environ 3,1 kg/pièce
| Réf. produit : | 970040 |
|---|---|
| Couleur: | Alu naturel |
| Matériau: | Matériau aluminium AlMg3 |
| Longueur [mm]: | 950 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 3,1 |
| Infos supplémentaires: | hauteur à l'avant : environ 350 mm ; hauteur à l'arrière : environ 1150 mm ; inclinaison de la surface de montage : environ 40 |
fournir un support de cadre statiquement testé en aluminium pour recevoir une installation photovoltaïque/solaire et le visser sur la Base Solaire® Zinco SB 200. Longueur approximativement / environ 950 mm, hauteur approximativement 350 ou 1150 mm, inclinaison 40°, pré-percé pour la fixation du profilé de montage solaire SMP.
Marque : Zinco Cadre de base solaire "SGR 40"
Avis : Après le montage des cadres de base solaires, les contreventements et le profil de montage solaire doivent être montés immédiatement !
Unité : pce
N° d'article : 970040
ZinCo Base Solaire® SB 200 avec cadre de base solaire SGR et Contreventement
Montage de la SB 200 :
Étendue de la livraison par unité :
- 1 unité. ZinCo Base Solaire® SB 200
- 2 écrous hexagonaux M10 avec bride, A2, DIN 6923, ouverture de clé 15 mm
- 2 pcs. Rondelles en Acier inoxydable
- 1 pc. Cadre de base ZinCo Solar SGR
Étapes de montage :
Poser la Base Solaire SB 200, avec les points de fixation prémontés.
Poser le cadre de base solaire SGR.
Serrer les vis à la main, couple de serrage > 20 Nm.
Base Solaire SB 200 terminée avec le cadre de base solaire SGR.
Avis :
- La température du matériau ne doit pas être inférieure à +5 °C lors du montage.
- La Base Solaire SB 200 doit toujours être recouverte sur toute sa surface d'un matériau en vrac correspondant à la charge superposée nécessaire.
- Si le montage complet de l'installation PV ou thermique n'est pas effectué immédiatement, il faut dans tous les cas procéder au montage des profilés de montage horizontaux et des contreventements.
- En raison de la charge morte élevée des installations thermiques, des contreventements (WV5) doivent également être installés sur la face avant.
- Lors du montage de profilés horizontaux avec des moyens de vissage M8, toujours utiliser une rondelle en acier inoxydable Ø intérieur/extérieur 10,5/20 mm.
- Aucune responsabilité en cas de non-respect des instructions de montage.
Montage Contreventement :
Étendue de la livraison par unité :
1 jeu de Contreventement se compose de :
- 2 pièces de baguettes plates en aluminium préperforées (rivetées au centre)
- 4 pcs. Vis à tête bombée M8 × 16, A2, DIN 603
- 4 pcs. écrous hexagonaux M8, A2, DIN 93
- 5 pcs. Rondelles en Acier inoxydable, Ø intérieur/extérieur 10,5/20 mm
Outils nécessaires :
- Clé à douille SW 13
Deux cadres de base solaires SGR ...
... avec Contreventement
Lors du montage des contreventements, il convient de respecter les positions indiquées sur le plan de pose (croix rouges). Pour le montage, les contreventements sont écartés et vissés à l'arrière du cadre à l'aide des quatre vis de blocage. Les vis de blocage sont introduites de l'intérieur par les trous oblongs (1 fois au point haut du cadre et 1 fois au point bas du cadre). Les vis sont serrées à 8 Nm (à la main).
