Contreventement Zinco WV 35/40 Longueur 139 cm

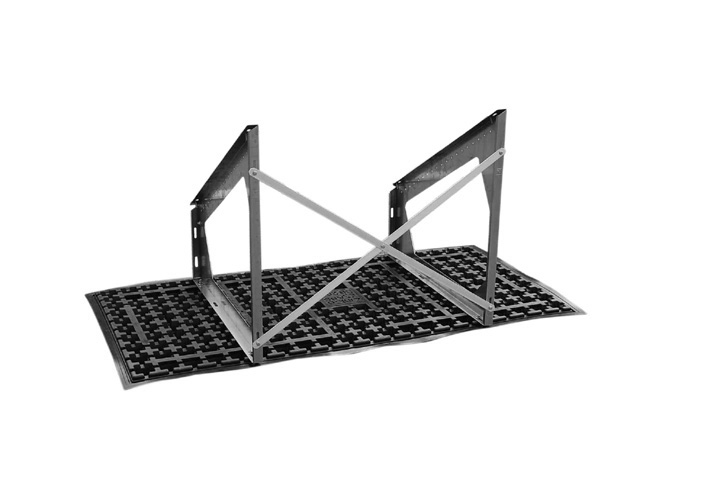

Un Contreventement WV se compose de deux profilés plats en aluminium préperforés, pour le renforcement en croix de deux cadres de base solaires (distance 1 m) ; y compris les dispositifs de Fixation en Acier inoxydable.
Réf. produit :
971035
Informations sur le produit "Contreventement Zinco WV 35/40 Longueur 139 cm"
| Réf. produit : | 971035 |
|---|---|
| Couleur: | Aluminium naturel |
| Matériau: | Aluminium |
| Longueur [mm]: | 1390 |
| Largeur [mm]: | 30 |
| Épaisseur [mm]: | 3,0 |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 0,7 |
| Informations complémentaires: | Compatible avec les modèles SGR 35 et SGR 40 |
Longueur 139 cm, composé de deux profilés en aluminium préperforés pour une distance de 1 m entre les cadres, adapté aux cadres de base solaires SGR 35 et SGR 40, y compris les dispositifs de fixation en Acier inoxydable, à livrer et à installer selon les indications du fabricant.
Marque : Zinco "Contreventement WV 35/40"
N° d'article : 971035
Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail.
Pose d'un contreventement :
Étendue de la livraison par unité :
1 jeu de Contreventement se compose de :
2 pièces de baguettes plates en aluminium préperforées (rivetées au centre)
4 pcs. Vis à tête bombée M8 × 16, A2, DIN 603
4 pcs. écrous hexagonaux M8, A2, DIN 93
4 pcs. Rondelles en Acier inoxydable, Ø intérieur/extérieur 10,5/20 mm
Outils nécessaires :
Clé à douille SW 13
.jpg)
Deux cadres de base solaires SGR ...
.jpg)
... avec Contreventement
Lors du montage des contreventements, il convient de respecter les positions indiquées sur le plan de pose (croix rouges). Pour le montage, les contreventements sont écartés et vissés à l'arrière du cadre à l'aide des quatre vis de blocage. Les vis de blocage sont introduites de l'intérieur par les trous oblongs (1 fois au point haut du cadre et 1 fois au point bas du cadre). Les vis sont serrées à 8 Nm (à la main).
