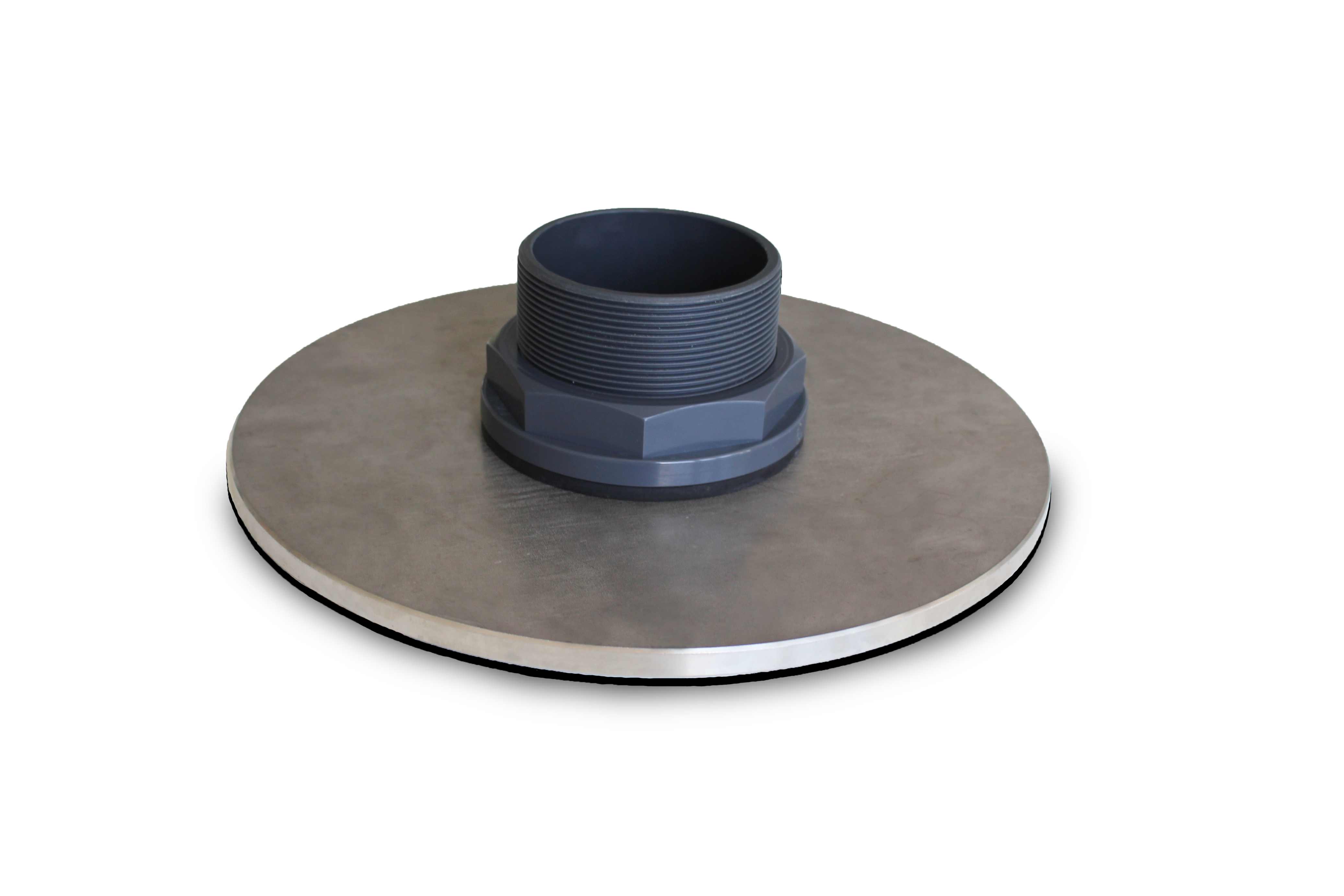

Elément de rétention Zinco, maintenu par sa charge morte, hauteur de rétention 10 - 75 mm
Elément de rétention pour la formation d'une retenue d'eau sur les surfaces de toitures sans pente (irrigation, contrôle d'étanchéité, etc.).
à poser sur les avaloirs de toits plats avec collerette de raccordement et dimension minimale DN 100. Poids environ 4,6 kg. Se compose d'une bride en Acier inoxydable, diamètre environ 280 mm, avec joint en caoutchouc sur la face inférieure et d'une tubulure de trop-plein réglable verticalement en plastique, diamètre intérieur environ 75 mm.
| Réf. produit : | 4146 |
|---|---|
| Unité d'emballage: | Pièce |
| Poids [kg]: | 4,6 |
| Informations complémentaires: | Composé d'une bride en acier inoxydable avec joint en caoutchouc sur la face inférieure, d'un diamètre d'environ 280 mm, et d'un raccord de trop-plein réglable verticalement (plage de réglage d'environ 10 à 75 mm) en plastique, d'un diamètre intérieur d'environ 75 mm. |
avec une bride en acier inoxydable munie d'un joint en caoutchouc sur la face inférieure et un manchon de trop-plein réglable en hauteur en plastique, à poser sur les avaloirs de toits plats avec collerette de raccordement ; poids environ 4,6 kg ; hauteur réglable du trop-plein d'environ 10 mm à 75 mm.
Marque : Zinco "Elément de Rétention"
Unité : pce
N° d'article : 4146
1 élément de retenue, composé de :
- Raccord de trop-plein en plastique
- Écrou de fixation
- Joint d'étanchéité
- Plaque en acier inoxydable (Ø env. 280 mm) avec joint en caoutchouc sur la face inférieure
Remarques préliminaires :
L'installation de l'élément de retenue doit être effectuée sur une surface lisse, au-dessus des avaloirs de toit équipés d'une collerette de raccordement. Il ne doit donc y avoir ni joints ni raccords dans la zone de l’élément de retenue. En cas d’étanchéité bitumineuse, la surface sous l’élément de retenue doit être lissée à l’aide d’un produit d’étanchéité liquide. La surface au niveau de l’évacuation de toiture doit être aussi plane que possible. Les petites irrégularités peuvent être compensées par le joint en caoutchouc de la plaque en acier inoxydable.
Veuillez tenir compte de la capacité de charge de la charpente lorsque vous prévoyez un système de retenue d’eau. Le système de drainage d’urgence doit être prévu à une hauteur appropriée (supérieure au niveau maximal de retenue). Le trop-plein de l’élément de retenue ne le remplace pas.
Pour les évacuations de toiture à bride vissée, le diamètre intérieur de la bague de vissage doit être supérieur à 280 mm. Pour des diamètres inférieurs, veuillez consulter le service technique de Zinco.
Étapes de montage :
- Placer la plaque en acier inoxydable au-dessus de l'évacuation de toit.
- En cas de plusieurs évacuations de toit, la hauteur de retenue doit être identique pour tous les éléments de retenue ; nous recommandons l'utilisation d'un laser à balayage. La hauteur de retenue souhaitée s'obtient en vissant ou en dévissant le tube fileté en plastique.
- Lorsque tous les éléments de retenue ont atteint la hauteur souhaitée, le tube en plastique est fixé à la main à l'aide de l'écrou (bloqué) ; pour cela, maintenez le tube en plastique fermement.
