HydroSpacer HS 170 avec voile à haute capillarité
Eléments d'espacement performants en polypropylène, y compris un non-tissé hautement capillaires et un clip de fixation, pour une utilisation sur des surfaces de toitures sans pente, en particulier pour les toitures de rétention avec une charge accrue (par ex. passerelles et allées).
Élément d'espacement très résistant en polypropylène, y compris un non-tissé à forte capillarité et un clip de fixation. L'espaceur est fabriqué selon le procédé de moulage par injection, couleur noire, hauteur env. 170 mm, avec système de cavités intégré, teneur en cavités env. 95%, volume d'accumulation maximal env. 160 l/m², capacité de charge env. 50 t/m².

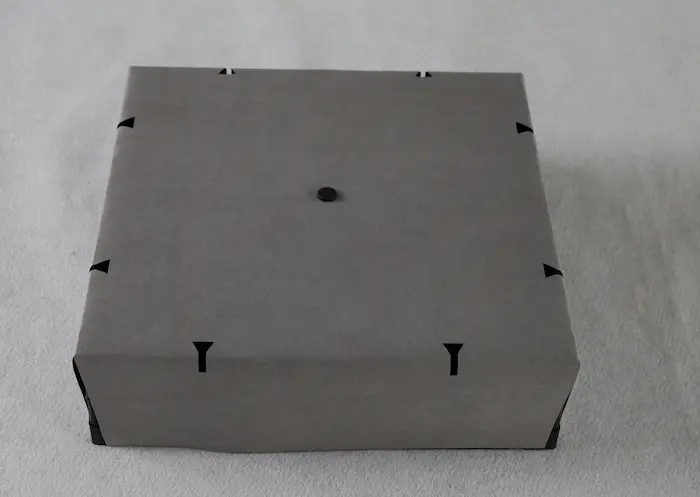

Le non-tissé à forte capillarité est découpé à la forme, dimensions 0,94 x 0,94 m, donne une hauteur de capillarité de 170 mm, celui-ci est fixé au centre de l'espaceur de rétention à l'aide du clip de fixation. Les éléments Spacer peuvent être fixés entre eux par des connecteurs. Besoin : 4 pcs/élément correspond à 11 pcs/m² ; N° de commande 9622.
L'HydroSpacer HS 170 -pour lequel un brevet a été déposé- dispose des performances capillaires suivantes :
Hauteur d'aspiration --> puissance capillaire max
5 cm --> 11 litres par m² et par jour
10 cm --> 7 litres par m² et par jour
15 cm --> 3 litres par m² et par jour
17 cm --> 2 litres par m² et par jour
| Réf. produit : | 341756 |
|---|---|
| Couleur: | Non-tissé : gris, Spacer : noir |
| Matériau: | Entretoise : polypropylène, Non-tissé : PET/PA |
| Hauteur [mm]: | 170 |
| Unité d'emballage: | 56 pièces/paquet |
| Poids par unité de surface [g/m]: | Non-tissé : 200,0 |
| Poids au m² [kg/m]: | Espaceur : 9,1 |
| Pression [kN/m²] (en mm): | Entretoise : 500 |
| Infos supplémentaires: | Spacer : dimensions 0,6 x 0,6 m, teneur en cavités env. 95%, volume de rétention max. env. 160 l/m² ; non-tissé : dimensions 0,94 x 0,94 m |
Elément d'espacement très résistant en polypropylène, hauteur env. 170 mm, avec système de cavités intégré, teneur en cavités d'env. 95%, volume d'accumulation maximal d'env. 160 l/m², capacité de charge jusqu'à env. 50 t/m², enveloppé en haut et sur les côtés d'un non-tissé hautement capillaires et imputrescible, découpé à la forme, avec les capacités capillaires maximales suivantes en fonction de la hauteur d'aspiration :
5 cm --> 11 litres par m² et par jour
10 cm --> 7 litres par m² et par jour
15 cm --> 3 litres par m² et par jour
17 cm --> 2 litres par m² et par jour
livraison et installation selon les instructions du fabricant.
Marque : Zinco Hydro-Spacer "HS 170"
Unité : pce
N° d'article : 341756
Composants du système :
- HydroSpacer HS 170, N° de commande : 341756

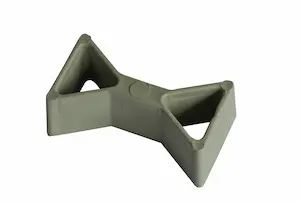

- Connector pour Retentions-Spacer, N° de commande : 9622
- Non-tissé Hydrospacer, N° de commande : 2500
La pose :

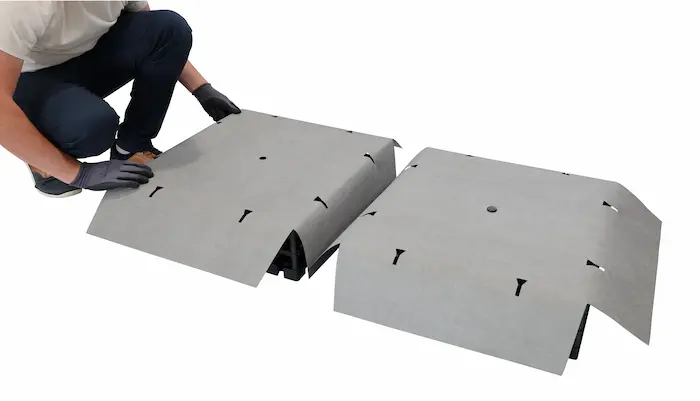

L'Hydro-Spacer HS170 est posé côte à côte sur une couche de protection, par exemple la Toile Filtrante PV, sur le toit étanchéifié contre les racines. Chaque élément Spacer est recouvert d'un non-tissé capillaire. Le non-tissé capillaire est fixé à l'aide d'un bouchon pour éviter qu'il ne glisse. Si nécessaire, le non-tissé peut être posé humide.

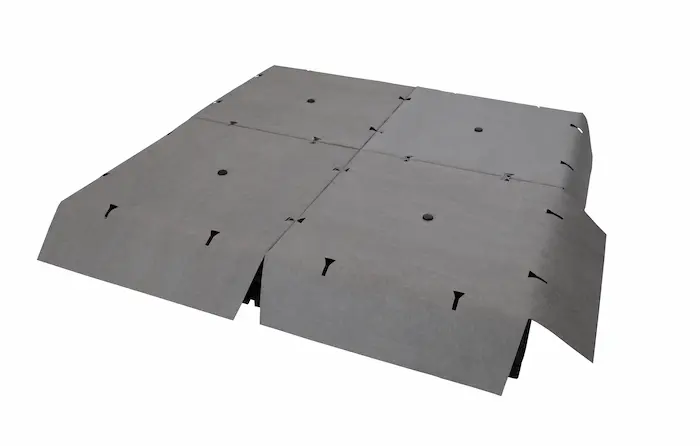

Les pattes du non-tissé qui dépassent doivent être coupées vers le bas. L'espaceur suivant peut alors être placé à fleur.

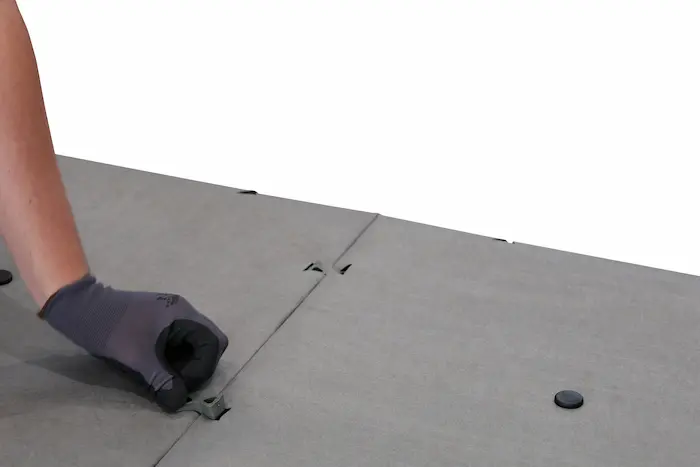

Les différents éléments de l'espaceur doivent être fixés à l'aide de connecteurs. Pour enfoncer les connecteurs dans l'ouverture, on peut utiliser un marteau en caoutchouc. Si l'on doit circuler sur les éléments Spacer, il est recommandé de les fixer au préalable à l'aide de quatre connecteurs par élément pour éviter qu'ils ne glissent. Si la longueur des entretoises HS est supérieure à 30 m d'un seul tenant, il convient de prévoir un joint de dilatation de 5 cm de large.
Les éléments Spacer peuvent être découpés à l'aide d'une meuleuse, d'une découpeuse électrique ou d'un fil chaud. L'espaceur ne peut être séparé qu'au niveau des entretoises de liaison, sinon l'élément devient trop instable. Au-dessus des sorties du toit, les éléments HS doivent être découpés en fonction de la taille de la sortie.
Lors de la découpe, il faut veiller à ne pas endommager les couches déjà posées ! Si un dommage survient, il faut le signaler immédiatement et y remédier.
