Profil de montage solaire Zinco SMP 38/33 pour le montage de modules / capteurs

Ces Instructions de montage décrivent les principales étapes de l'utilisation de ces produits. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail.

Aperçu des composants

Étendue de la livraison :

• Profilé de montage SMP 38/33
• Matériel de fixation (50 vis à tête marteau et 50 écrous à denture de blocage)
• Connecteur de Profil (quatre trous complets, en matériau plat de 30 × 6 mm), y compris 4 vis, 4 écrous à dent d'arrêt
• pinces d'extrémité prémontées (hauteur variable de 30 à 40 mm)
• colliers de serrage du milieu prémontés (hauteur variable de 30 à 40 mm)
• Connecteur de compensation de longueur, y compris moyen de vissage (tous les 18 m de rail)

Outils recommandés :

• Une clé à cliquet, si disponible SW 15 et SW 13
• Une vis à six pans creux de 6 mm
• Le cas échéant, une clé à chocs avec un couple réglable

Monter le profilé de montage solaire sur le Cadre Base Solaire

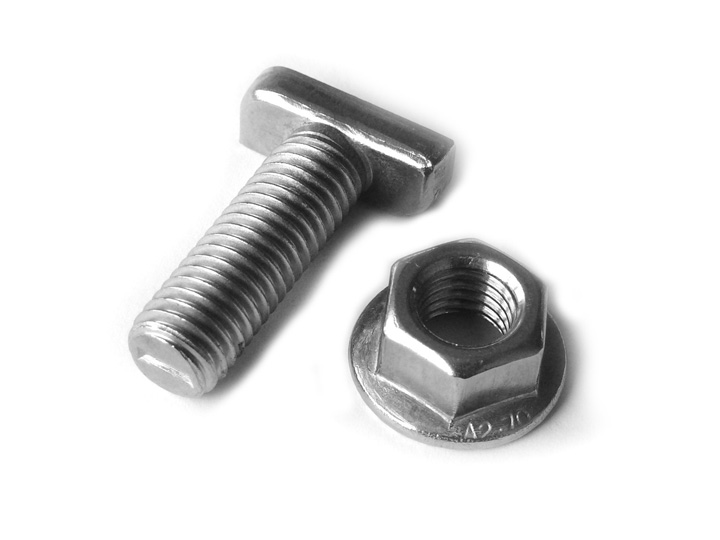

Pour fixer les profilés de montage solaire sur le Cadre Base Solaire, il faut des vis à tête marteau et des écrous à denture de blocage M 10.

Pousser la vis à tête rectangulaire à travers le Cadre Base Solaire. Pousser le profilé de montage sur la vis et le fixer avec l'écrou à denture de blocage (couple de serrage 20 Nm). Une clé à cliquet est ici utile. Répéter cette opération à tous les endroits. Pousser le Connecteur de Profil dans le côté étroit du profil de montage. Ce faisant, veiller à ce que les vis à tête rectangulaire soient correctement positionnées dans le profilé de montage.

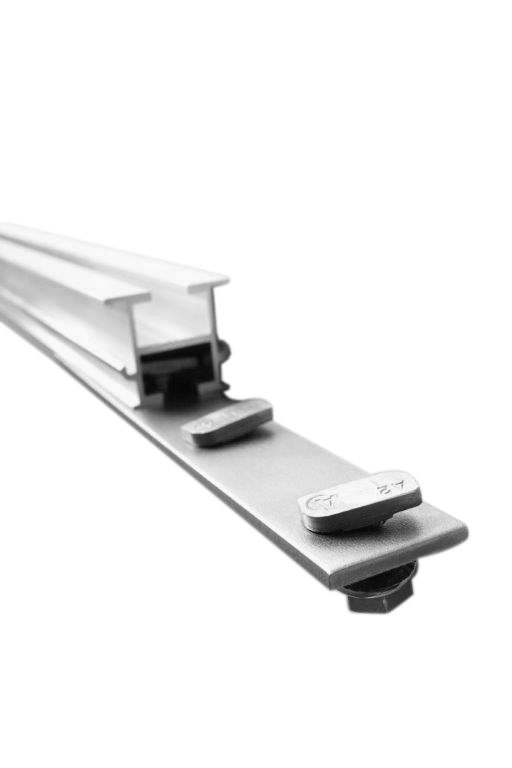

Montage Connecteur de Profil

Les joints des SMP 38/33 peuvent être reliés par des connecteurs de profilés à quatre trous. Insérer le Connecteur de Profil dans le côté étroit du profilé de montage. Ce faisant, veiller à ce que les vis à tête marteau soient correctement positionnées dans le profilé de montage.

Pousser l'autre rail sur le connecteur qui dépasse. Serrer toutes les vis à fond (12 Nm).

Avis :

• Les rails peuvent être sciés avec une scie à onglet et une lame de scie appropriée.
• Distance maximale SGR 1,95 m pour une charge de neige de 75 kg/m².
• Dépassement maximal du profilé de montage solaire 45 cm
• Dépassement maximal du module solaire 35 cm

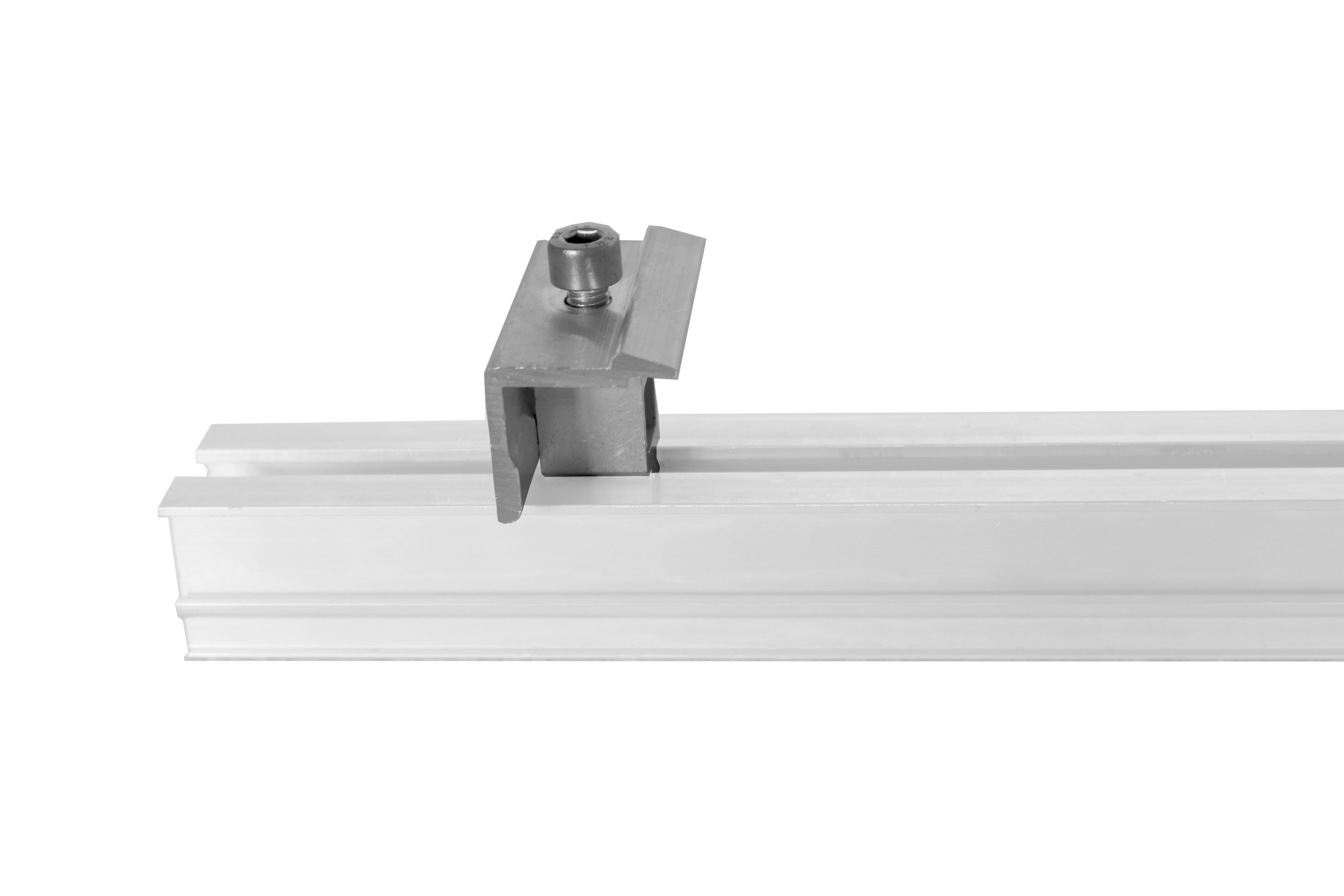

Montage pinces d'extrémité

Les modules photovoltaïques encadrés peuvent être fixés sur le SMP 38/33 à l'aide des pinces centrales ou d'extrémité variables. Deux pinces d'extrémité sont nécessaires pour un côté du module. Les pinces d'extrémité sont fixées sur le côté large du profilé de montage. Serrer l'encoche avec le caoutchouc contre le bord du rail et pousser vers l'avant jusqu'à ce que la borne s'enclenche.

Le module photovoltaïque est glissé sous les pinces et celles-ci sont alors légèrement serrées. De l'autre côté, les colliers de serrage du milieu sont ensuite accrochés au rail, voir les étapes suivantes.

Montage des colliers de serrage du milieu

Deux colliers de serrage du milieu sont nécessaires par joint de module. Le collier de serrage du milieu est destiné à deux modules placés côte à côte. Le collier de serrage du milieu est fixé sur le côté large du profilé de montage. Placer l'encoche avec le caoutchouc contre le bord du rail et pousser vers l'avant jusqu'à ce que la bride s'enclenche.

Monter et aligner les modules solaires. Serrer toutes les vis à un couple de 6 à 9 Nm.

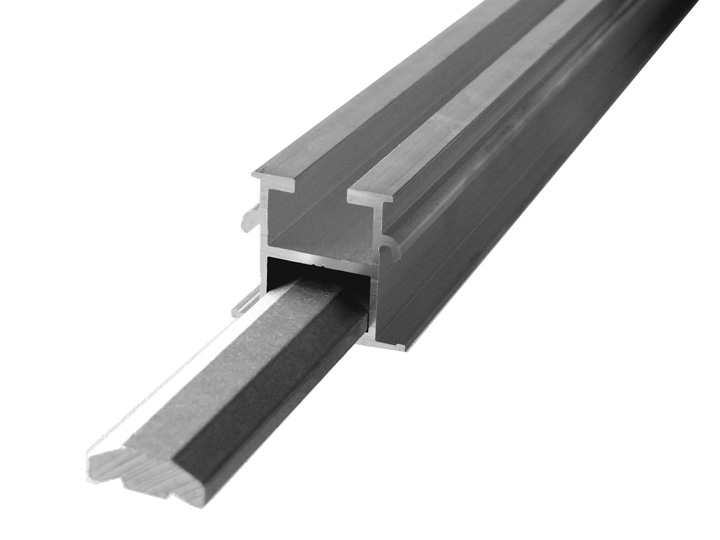

Montage du connecteur de compensation de longueur (en option)

Pour permettre la dilatation thermique en longueur des profilés en aluminium, il convient de former des joints de dilatation de 15 mm de largeur tous les 12 à 18 m.
Pousser le connecteur de compensation de longueur dans le côté étroit du rail. Pousser le connecteur seulement jusqu'à la moitié et serrer les deux vis à fond (6 Nm).

Pousser le deuxième rail sur le connecteur qui dépasse (fente de montage voir tableau). Le connecteur de compensation de longueur n'est vissé que sur un côté.
