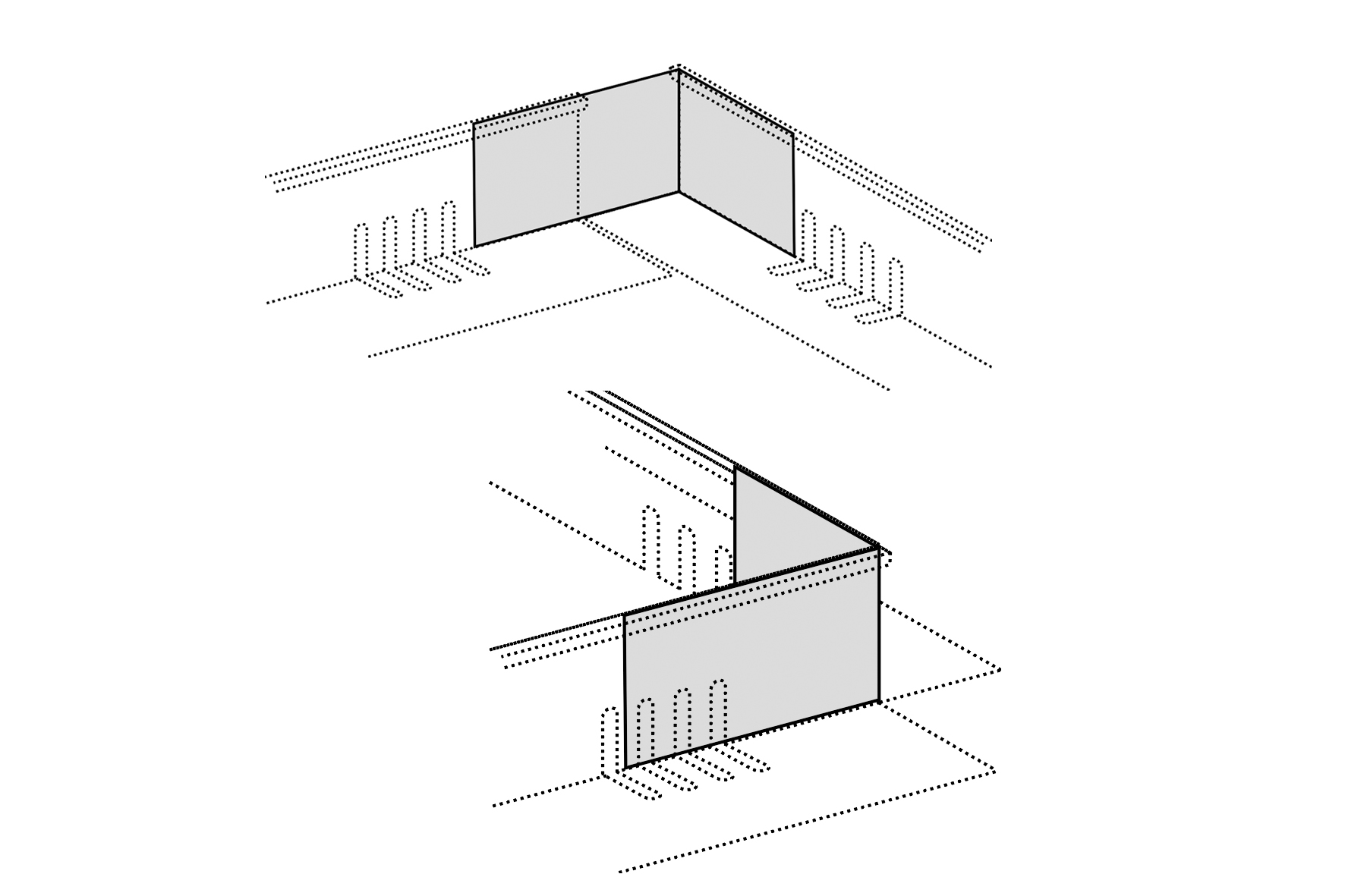

Zinco Eckverbinder KL 60/80 und KL 80/100, für Höhe 80 mm, Winkel 90°

Raccord d'Angle Zinco KL 60/80 et KL 80/100, pour hauteur 80 mm, Coude 90°

Cornières faciles à transporter, utilisables des deux côtés, en aluminium extrudé, avec fentes de drainage dans les angles.

Réf. produit : 7917

Ce produit est un accessoire de: 7767, 7760

Informations sur le produit "Raccord d'Angle Zinco KL 60/80 et KL 80/100, pour hauteur 80 mm, Coude 90°"

Branches d'environ 8 x 14 cm, en aluminium.

Properties table
Réf. produit :	7917
Matériau:	Aluminium
Hauteur [mm]:	80
Longueur des branches [mm]:	80 x 140

Connecteur d'angle 90°, en aluminium, hauteur 80 mm, longueur d'ailes d'environ 80 x 140 mm, livraison et installation selon les indications du plan, y compris tous les travaux annexes et matériaux nécessaires.

Marque : Zinco "Raccord d'Angle KL 60/80 et KL 80/100 - hauteur 80"

Unité : pce

N° d'article : 7917

Pare-Graviers KL 60/80, KL 80/100, KL 100/120 et KL 140/160 :

La Pare Graviers est posée sur la couche de protection/le drainage et lestée de substrat ou de gravier. Dans ce cas, il peut être utilisé des deux côtés pour réaliser deux hauteurs avec un seul produit. Les Pare Graviers doivent être reliés au niveau des joints par des connecteurs de hauteur adaptée. Les situations d'angle sont réalisées en utilisant des angles intérieurs ou extérieurs au moyen de raccords d'angle.

Brand01_Ext_FD25_Fd1

1.1 Niveau de végétalisation
1.2 Substrat du système
1.3 Toile Filtrante SF
1.4 Floradrain® FD 25
1.5 Natte de protection de l'accumulateur SSM 45
1.6 Construction du toit avec étanchéité/imperméabilisation résistante aux racines

2.1 Pare-Graviers KL 140/160 (si nécessaire)
2.2 Bande de gravier

Fixation des Pare-Graviers KL 60/80, KL 80/100, KL 100/120 et KL 140/160 au moyen du Pare-Graviers :

Kiesleiste_mit_Halteprofil_1

1. Pare Graviers KL 60/80, KL 80/100, KL 100/120, KL 140/160 de Zinco
2. Profilé de maintien (N° de commande 7905)
3. Bande de matériau d'étanchéité, dimensions d'environ 10 cm x 25 cm
4. Charge uniquement en traction

En cas d'utilisation sur des toits à faible pente (jusqu'à 10 ° max.), le Pare Graviers doit être sécurisé contre tout glissement à l'aide du profil de retenue (N° de commande 7905).

La feuillure du profilé de maintien doit être entièrement introduite dans la feuillure du Pare Graviers. Le profilé de retenue lui-même est fixé dans la zone de la bande perforée avec une bande de 10 cm de large et de 25 cm de long du matériau existant de l'étanchéité du toit directement sur le repliage arrière de la bande. Le montage des profilés doit être effectué de manière à ce que la charge sur les bandes soit exercée en traction ! Il faut prévoir au moins deux profilés de maintien par Pare Graviers de 2 m de longueur. L'étanchéité du toit doit être fixée sur le support.
