Réhausse Zinco SGR-HV en aluminium, longueur d'environ 950 mm
Partie inférieure spéciale du cadre, qui est vissée sur la Base Solaire SB 200 et dans laquelle un cadre de base solaire SGR est introduit par le haut et également vissé.
pour le réglage en continu de la hauteur des cadres de base solaires SGR utilisés jusqu'à 210 mm ; poids d'environ 1,0 kg
| Réf. produit : | 970090 |
|---|---|
| Couleur: | Aluminium naturel |
| Matériau: | Matériau aluminium AlMg3 |
| Longueur [mm]: | 950 |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 1,0 |
| Informations complémentaires: | Hauteur : d'environ 350 mm ; plage de réglage en hauteur : jusqu'à 210 mm max. |
Partie inférieure en aluminium pour le réglage en continu de la hauteur des cadres de base solaires SGR 5 à SGR 45 de 0 à 210 mm. L'inclinaison du panneau de 5° à 45° peut être modifiée de + 2°. Longueur environ 950 mm, hauteur environ 350 / 430, prépercé pour le montage des profilés supports de modules.
Marque : Zinco Cadre de base solaire "SGR HV"
Avis : Après le montage des cadres de base solaires, il faut immédiatement monter les contreventements et le profilé de montage solaire !
Unité : pce
N° d'article : 970090
Montage du SB 200 avec SGR-HV :
Étendue de la livraison par unité :
1 unité. Zinco Base Solaire® SB 200
2 écrous hexagonaux M10 avec bride, A2, DIN 6923, ouverture de clé 15 mm
2 pcs. Rondelles en Acier inoxydable
1 pc. Cadre de base Zinco Solar SGR
1 pc. SGR-HV

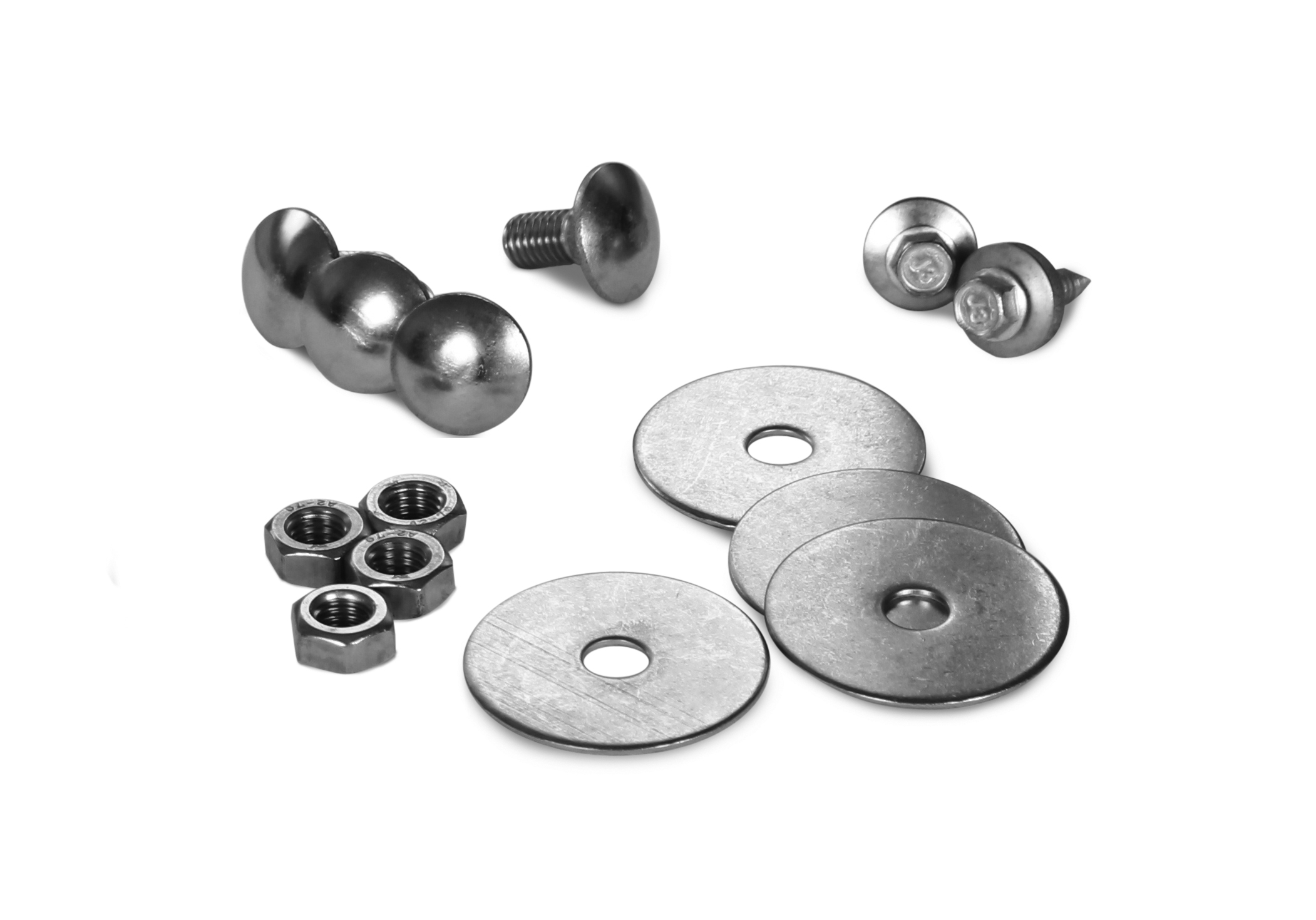

1 pc. jeu de fixation SGR-HV
Outils nécessaires
Clé à douille SW 15
Clé dynamométrique 20 Nm
.jpg)
Étapes de montage :
Poser la Base Solaire SB 200, avec les points de fixation prémontés. Poser le cadre de base solaire Réglage en hauteur SGR-HV.
Serrer les vis à la main, couple de serrage > 20 Nm.
Placer le cadre de base Zinco Solar SGR dans le réglage en hauteur SGR-HV, régler à la hauteur souhaitée et serrer la vis à 20 Nm. Compensation de la hauteur possible jusqu'à 210 mm max.

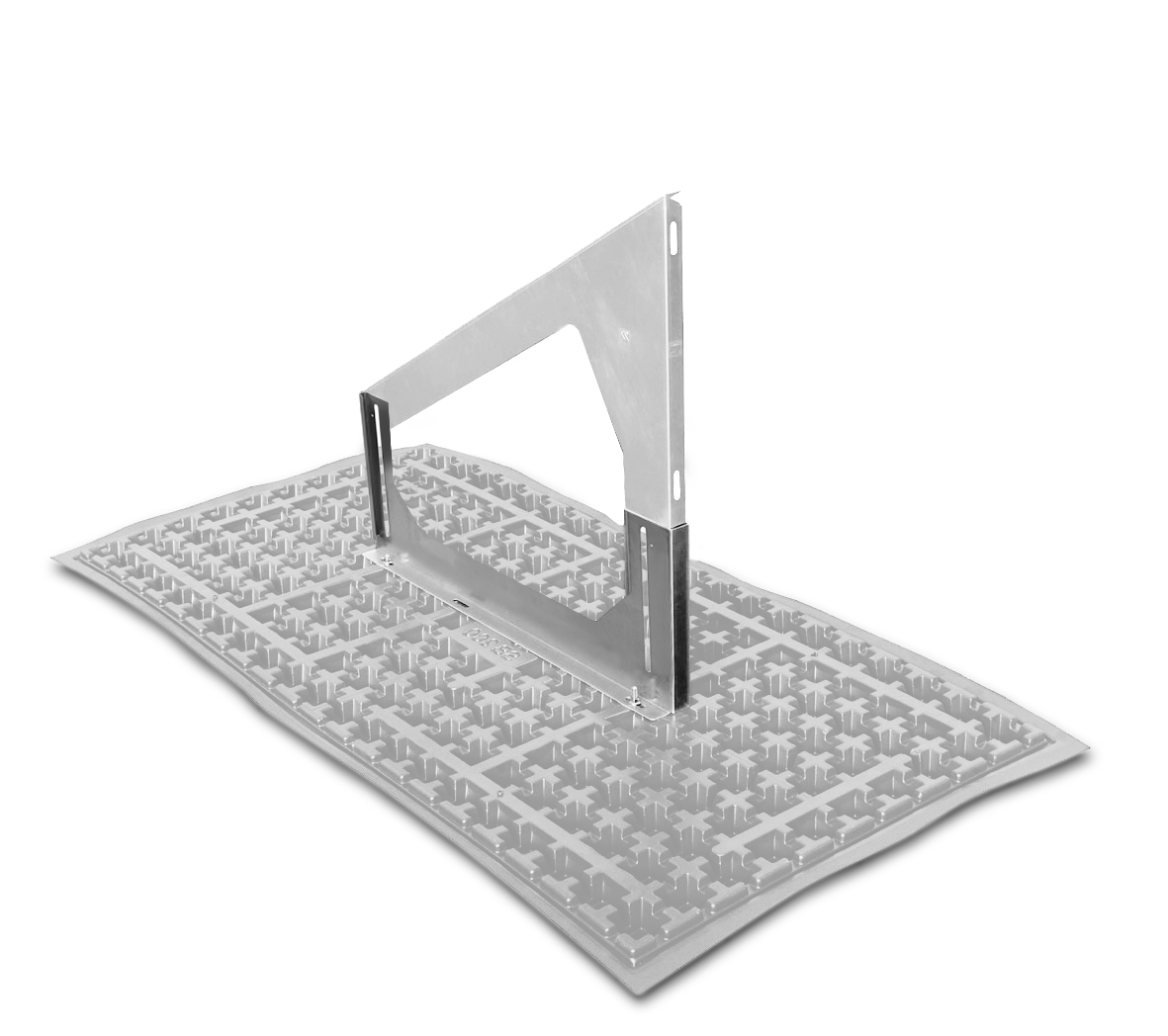

Base Solaire SB 200 terminée avec cadre de base solaire SGR et réglage de la hauteur HV.
- La température du matériau ne doit pas être inférieure à +5 °C lors de l'exécution du montage.
- La Base Solaire SB 200 doit toujours être recouverte sur toute sa surface d'un matériau en vrac correspondant à la charge superposée nécessaire.
- Si le montage complet de l'installation PV ou thermique n'est pas effectué immédiatement, il faut dans tous les cas procéder au montage des profilés de montage horizontaux et des contreventements.
- En raison de la charge morte élevée des installations thermiques, des contreventements (WV5) doivent également être installés sur la face avant.
- Lors du montage de profilés horizontaux avec des moyens de vissage M8, toujours utiliser une rondelle en acier inoxydable Ø intérieur/extérieur 10,5/20 mm.
- Aucune responsabilité en cas de non-respect des instructions de montage.
Montage Contreventement :
Étendue de la livraison par unité :
1 jeu de Contreventement se compose de :
2 pièces de baguettes plates en aluminium préperforées (rivetées au centre)
4 pcs. Vis à tête bombée M8 × 16, A2, DIN 603
4 pcs. écrous hexagonaux M8, A2, DIN 93
4 pcs. Rondelles en Acier inoxydable, Ø intérieur/extérieur 10,5/20 mm
Outils nécessaires :
Clé à douille SW 13
Lors du montage des contreventements, il convient de respecter les positions indiquées sur le plan de pose (croix rouges). Pour le montage, les contreventements sont écartés et vissés à l'arrière du cadre à l'aide des quatre vis de blocage. Les vis de blocage sont introduites de l'intérieur par les trous oblongs (1 fois au point haut du cadre et 1 fois au point bas du cadre). Les vis sont serrées à 8 Nm (à la main).
