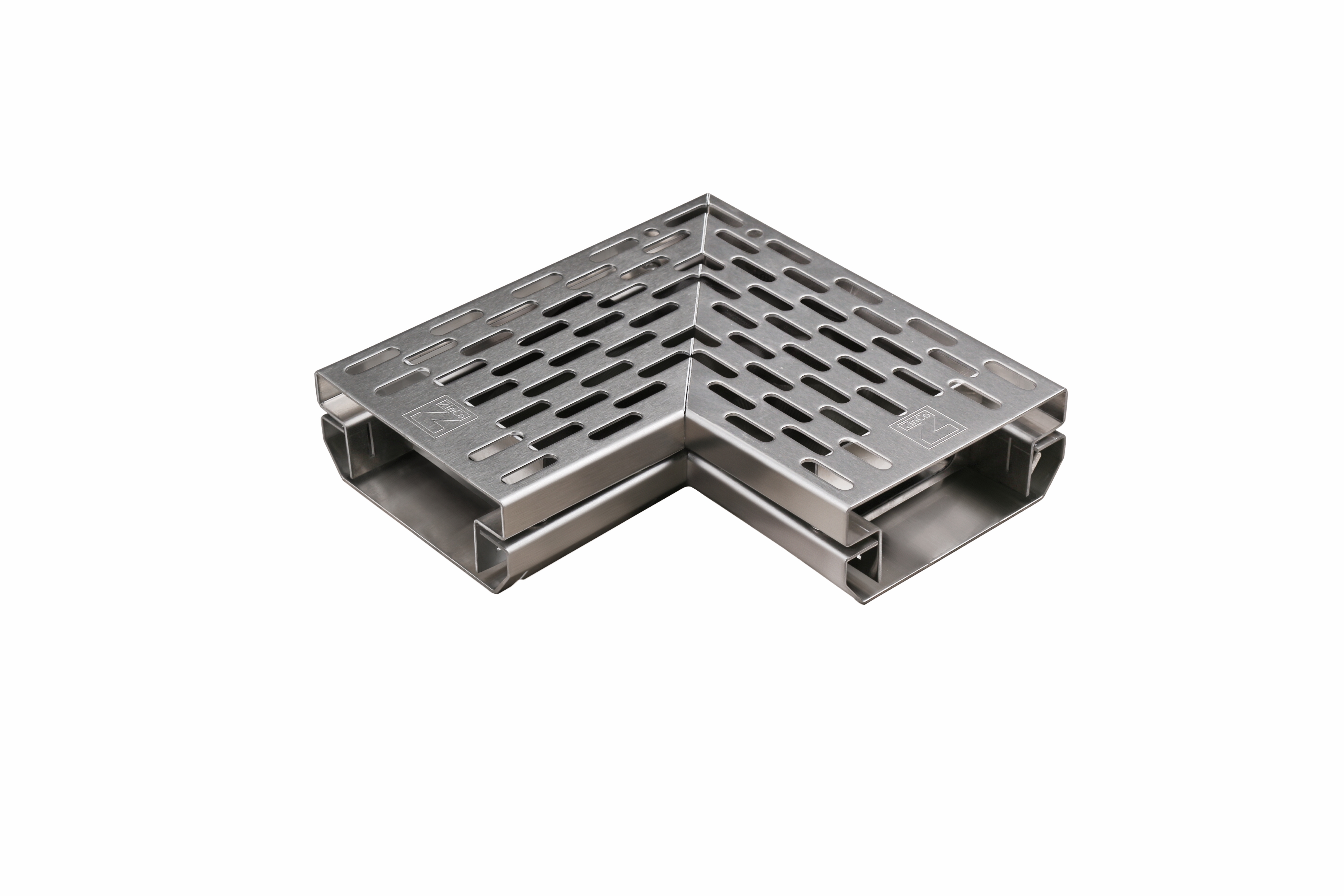

Zinco Angle 90° pour FTR 55/75-A H : 55-75 mm, L : env.145 mm, Coude 90°
Pièce d'angle pour FTR 55/75-A.
Réf. produit :
4749
Informations sur le produit "Zinco Angle 90° pour FTR 55/75-A H : 55-75 mm, L : env.145 mm, Coude 90°"
Longueur de côté env. 25 x 25 cm, en aluminium, corps de canal avec trous oblongs env. 30 x 8 mm. Corps de caniveau fendu latéralement, largeur de fente d'environ 3 mm ; avec connecteur à emboîtement intégré.
| Réf. produit : | 4749 |
|---|---|
| Couleur: | argent |
| Matériau: | Aluminium |
| Largeur [mm]: | 145,0 |
| Hauteur [mm]: | 55,0 |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 1,1 |
| Longueur des branches [mm]: | 250 x 250 |
| Informations complémentaires: | Fente oblongue : d'environ 30 x 8 mm ; largeur de la fente : d'environ 3 mm ; plage de réglage : d'environ 55 à 75 mm ; corps de la rigole fendu latéralement |
à partir de la position « ........ », hauteur réglable de 55 à 75 mm,
longueur extérieure des côtés : d'environ 25 x 25 cm, à livrer et à installer dans les règles de l'art.
Marque : Zinco « FTR 55/75 Eck »
Unité : pièce
Référence : 4749
Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives en vigueur, notamment les dispositions relatives à la protection du travail.
Les caniveaux présentent toujours un corps de caniveau fendu, à travers lequel l'eau accumulée est dirigée vers les sorties via des couches de drainage de dimensions appropriées.
La pose :
Les Canal pour façades et terrasses FTR sont conçus pour être posés directement dans des matériaux en vrac. Comme il s'agit de caniveaux en aluminium, la pose dans du mortier n'est pas possible.
Le raccordement de plusieurs caniveaux se fait à l'aide de connecteurs. Lorsqu'ils sont relevés, ils constituent la fermeture du caniveau. Un connecteur est fourni par caniveau.
Si des pièces d'angle sont nécessaires, elles sont posées comme les caniveaux décrits ci-dessus. Les angles à 90° déjà préfabriqués sont livrés, tout comme les caniveaux, avec un connecteur à chaque fois.
L'ajustement de la hauteur se fait par le haut en dévissant les vis.
Découpe :
Les caniveaux de façade et de terrasse peuvent être coupés à l'aide d'une meuleuse d'angle usuelle équipée d'un disque métallique. Le raccourcissement des gouttières doit être effectué sur la moitié perforée afin de pouvoir déplacer les vis qui servent d'appui. Pour le caillebotis en aluminium, il faut éventuellement déplacer la barrette de renfort la plus proche de la coupe.
Pour la grille métallique galvanisée, les arêtes vives doivent être ébavurées après la coupe et les coupes doivent être protégées contre la corrosion, par exemple avec un spray de galvanisation à froid.
Les caniveaux présentent toujours un corps de caniveau fendu, à travers lequel l'eau accumulée est dirigée vers les sorties via des couches de drainage de dimensions appropriées.
La pose :
Les Canal pour façades et terrasses FTR sont conçus pour être posés directement dans des matériaux en vrac. Comme il s'agit de caniveaux en aluminium, la pose dans du mortier n'est pas possible.
Le raccordement de plusieurs caniveaux se fait à l'aide de connecteurs. Lorsqu'ils sont relevés, ils constituent la fermeture du caniveau. Un connecteur est fourni par caniveau.
Si des pièces d'angle sont nécessaires, elles sont posées comme les caniveaux décrits ci-dessus. Les angles à 90° déjà préfabriqués sont livrés, tout comme les caniveaux, avec un connecteur à chaque fois.
L'ajustement de la hauteur se fait par le haut en dévissant les vis.
Découpe :
Les caniveaux de façade et de terrasse peuvent être coupés à l'aide d'une meuleuse d'angle usuelle équipée d'un disque métallique. Le raccourcissement des gouttières doit être effectué sur la moitié perforée afin de pouvoir déplacer les vis qui servent d'appui. Pour le caillebotis en aluminium, il faut éventuellement déplacer la barrette de renfort la plus proche de la coupe.
Pour la grille métallique galvanisée, les arêtes vives doivent être ébavurées après la coupe et les coupes doivent être protégées contre la corrosion, par exemple avec un spray de galvanisation à froid.
Ce produit est un accessoire de
Pièce d'angle pour FTR 55/75-A.

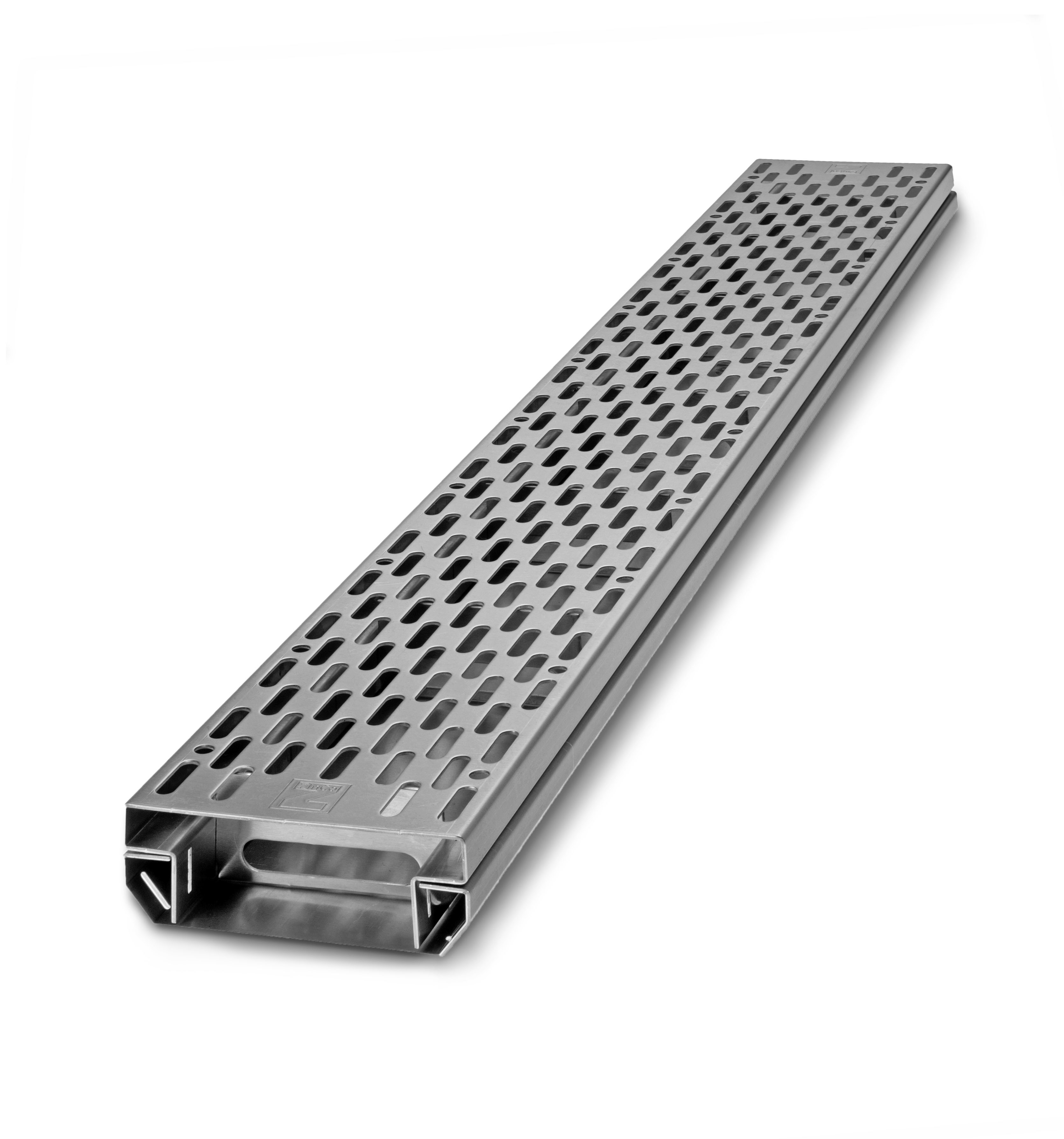

Zinco Grille de Drainage-Terrasse FTR 55/75-A H : 55-75 mm, L : env. 145 mm, L : env. 1 m
