Zinco Base Solaire SB 200-4, avec 4 possibilités de vissage
Le support de montage parfait pour les installations photovoltaïques et solaires thermiques sur les toits plats avec une pente de toit de 5° maximum.
env. 1,0 x 2,0 m, hauteur env. 43 mm, en plastique ABS profilé avec profilés de renfort en aluminium sur la face inférieure, avec auges de stockage d'eau et de remplissage, volume de remplissage : env. 16 l/qm, poids total : env. 8 kg, matériel de raccordement en acier inoxydable filetage M 10
| Réf. produit : | 3465 |
|---|---|
| Couleur: | noir |
| Longueur [m]: | 2,0 |
| Matériau: | plastique dur recyclé (ABS) |
| Largeur [m]: | 1,0 |
| Hauteur [mm]: | 43,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 7,0 |
| Pression [kN/m²] (en mm): | 250,0 (pour un écrasement de 10%) |
| Écoulement d'eau au niveau de la bande pour une pente de 1 % [l/(s-m): | 1,6 |
| Écoulement d'eau dans le plan de la bande avec une pente de 2% [l/(s-m)]: | 2,4 |
| Écoulement d'eau dans le plan de la bande avec une pente de 3% [l/(s-m)]: | 3,0 |
| Volume de remplissage [l/m²]: | 16,0 |
| Compatible avec le bitume: | oui |
| Stabilisé contre les UV: | oui |
| Infos supplémentaires: | Contre-profils et raidisseurs en aluminium |
en plastique ABS, dimensions env. 100 x 200 cm, hauteur env. 43 mm, poids env. 7 kg, avec bacs de rétention d'eau et de remplissage (volume de remplissage env. 16 l/m²) ainsi que système de canaux multidirectionnels en dessous, testé selon DIN EN ISO 12958, y compris contre-profils et raidisseurs intégrés en aluminium et possibilité de fixation statiquement testée pour le Cadre Base Solaire SGR-Ost-West, livrer et installer selon les instructions du fabricant sur un tapis de protection ou une couche de drainage continue.
La Base Solaire SB 200 doit toujours être recouverte sur toute sa surface de matériau en vrac, en fonction de la charge superposée nécessaire.
Marque : Zinco Base Solaire® "SB 200-4"
Unité : pce
N° d'article : 3465
Montage du SB 200-4 :
Étendue de la livraison par unité :
1 unité. Zinco Base Solaire® SB 200-4 (avec quatre possibilités de vissage)
4 pcs. écrous hexagonaux M10 avec bride, A2, DIN 6923, ouverture de clé 15 mm
4 pcs. Rondelles en Acier inoxydable
2 pcs. Cadre de base Zinco Solar SGR
2 pcs. Vis à tête bombée M8 x 16, DIN 603
2 pcs. écrous hexagonaux M8, A2, DIN 934
2 pcs. Rondelles en Acier inoxydable, ø intérieur/extérieur 10,5/20 mm
Outils nécessaires :
Clé à douille SW 15
Clé dynamométrique 20 Nm
Étapes de montage :
Etendre la Base Solaire SB 200-4, avec les points de fixation prémontés.
Pour le système d'installation en "selle", le support de cadre en deux parties (cadre de base solaire) est vissé sur une Base Solaire SB 200-4 de manière à ce que les deux cadres se rejoignent par leur côté le plus haut. Pour la variante "papillon", les deux cadres se rejoignent par leur côté bas.
Pour chaque cadre, deux boulons filetés M10, deux rondelles et deux écrous à embase sont nécessaires pour le raccordement à la Base Solaire. Les moyens de vissage sont joints à la plaque de base.
Les deux cadres de base solaires est-ouest disposés l'un par rapport à l'autre sont vissés ensemble par l'arrière à l'aide de deux vis M8 × 16, deux écrous hexagonaux M8 et deux rondelles 10,5/20 mm (1 fois au point haut du cadre, 1 fois au point bas du cadre). Pour cette étape, veuillez également tenir compte du dernier point de la notice de montage !
Avis :
- La Base Solaire SB 200-4 est posée sur une couche de protection et doit toujours être remplie et recouverte sur toute sa surface de matériaux en vrac correspondant à la charge superposée nécessaire.
- Si le montage complet de l'installation PV n'est pas effectué immédiatement, il faut dans tous les cas procéder au montage des profilés de montage horizontaux et des contreventements.
- Lors du montage de profilés horizontaux avec des moyens de vissage M8, toujours utiliser une rondelle en acier inoxydable Ø intérieur/extérieur 10,5/20 mm.
- Aucune responsabilité n'est engagée en cas de non-respect des instructions de montage.
Montage Contreventement :
Étendue de la livraison par unité :
1jeu de Contreventement se compose de :
2 pièces de baguettes plates en aluminium préperforées (rivetées au centre)
4 pcs. Vis à tête bombée M8 × 16, A2, DIN 603
4 pcs. écrous hexagonaux M8, A2, DIN 93
4 pcs. Rondelles en Acier inoxydable, Ø intérieur/extérieur 10,5/20 mm
Outils nécessaires :
Clé à douille SW 13
.webp)

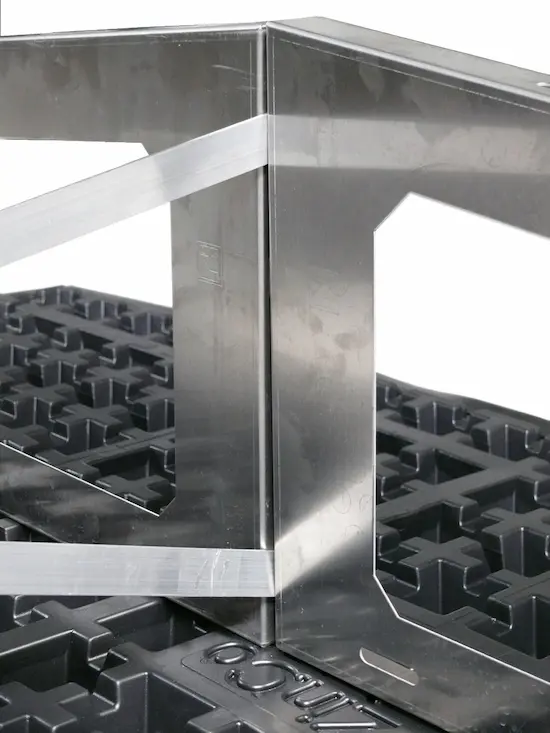

Lors du montage des contreventements, il convient de respecter les positions indiquées sur le plan de pose. Le montage s'effectue de la même manière que l'assemblage des cadres de base solaires décrit précédemment, à l'exception des deux barres plates en aluminium (préperforées) qui sont positionnées entre les deux cadres.
