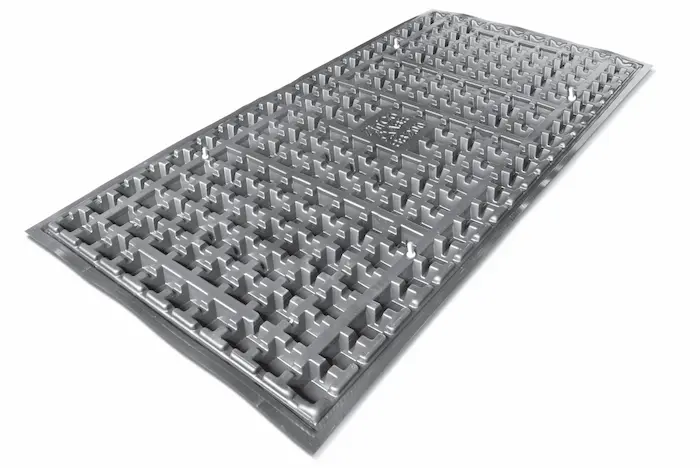

Zinco Base Solaire SB 200-Q, pour pose transversale
Le support de montage parfait pour les installations photovoltaïques et solaires thermiques sur les toits plats avec une pente de toit de 5° maximum.
env. 1,0 x 2,0 m, hauteur env. 43 mm, en plastique ABS profilé avec profilés de renfort en aluminium sur la face inférieure, avec bacs de rétention d'eau et de remplissage, volume de remplissage : env. 16 l/qm, poids total : env. 6,5 kg, matériel de raccordement en acier inoxydable filetage M 10
| Réf. produit : | 3463 |
|---|---|
| Couleur: | noir |
| Longueur [m]: | 2,0 |
| Matériau: | plastique dur recyclé (ABS) |
| Largeur [m]: | 1,0 |
| Hauteur [mm]: | 43,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 7,0 |
| Pression [kN/m²] (en mm): | 250,0 (pour un écrasement de 10%) |
| Écoulement d'eau au niveau de la bande pour une pente de 1 % [l/(s-m): | 1,6 |
| Écoulement d'eau dans le plan de la bande avec une pente de 2% [l/(s-m)]: | 2,4 |
| Écoulement d'eau dans le plan de la bande avec une pente de 3% [l/(s-m)]: | 3,0 |
| Volume de remplissage [l/m²]: | 16,0 |
| Compatible avec le bitume: | oui |
| Stabilisé contre les UV: | oui |
| Infos supplémentaires: | Contre-profils et raidisseurs en aluminium |
en plastique ABS, dimensions env. 100 x 200 cm, hauteur env. 43 mm, poids env. 7 kg, avec bacs de rétention d'eau et de remplissage (volume de remplissage env. 16 l/m²) ainsi que système de canaux multidirectionnels en dessous, testé selon DIN EN ISO 12958, y compris contre-profils et raidisseurs intégrés en aluminium et possibilité de fixation statiquement testée pour Cadre Base Solaire en montage transversal, livrer et installer selon les instructions du fabricant sur un tapis de protection ou une couche de drainage continue.
La Base Solaire SB 200 doit toujours être recouverte sur toute sa surface de matériau en vrac, en fonction de la charge superposée nécessaire.
Marque : Zinco Base Solaire® "SB 200-Q"
Unité : pce
N° d'article : 3463
Montage du SB 200-Q :
Étendue de la livraison par unité :
1 unité. Zinco Base Solaire® SB 200-Q pour montage transversal
2 écrous hexagonaux M10 avec bride, A2, DIN 6923, ouverture de clé 15 mm
2 pcs. Rondelles en Acier inoxydable
1 pc. Cadre de base solaire Zinco SGR
Outils nécessaires
Clé à douille SW 15
Clé dynamométrique 20 Nm
Étapes de montage :

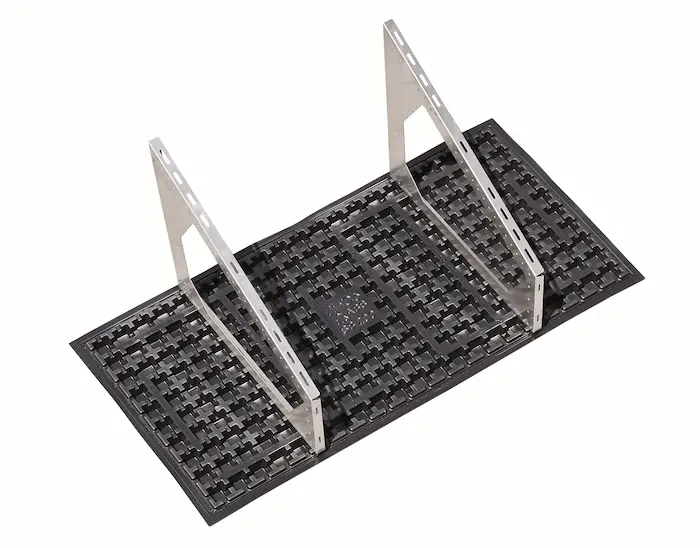

Poser la Base Solaire SB 200-Q, avec les points de fixation prémontés.
Poser le cadre de base solaire SGR.
Serrer les vis à la main, couple de serrage > 20 Nm.
Base Solaire SB 200-Q terminée avec le cadre de base solaire SGR.
Avis :
- La température du matériau ne doit pas être inférieure à +5 °C lors du montage.
- La Base Solaire SB 200-Q doit toujours être recouverte sur toute sa surface d'un matériau en vrac correspondant à la charge superposée nécessaire.
- Si le montage complet de l'installation PV ou thermique n'est pas effectué immédiatement, il faut dans tous les cas procéder au montage des profilés de montage horizontaux et des contreventements.
- En raison de la charge morte élevée des installations thermiques, des contreventements (WV5) doivent également être installés sur la face avant.
- Lors du montage de profilés horizontaux avec des moyens de vissage M8, toujours utiliser une rondelle en acier inoxydable Ø intérieur/extérieur 10,5/20 mm.
- Aucune responsabilité en cas de non-respect des instructions de montage.
Montage Contreventement :
Étendue de la livraison par unité :
1jeu de Contreventement se compose de :
2 pièces de baguettes plates en aluminium préperforées (rivetées au centre)
4 pcs. Vis à tête bombée M8 × 16, A2, DIN 603
4 pcs. écrous hexagonaux M8, A2, DIN 93
5 pcs. Rondelles en Acier inoxydable, Ø intérieur/extérieur 10,5/20 mm
Outils nécessaires :
Clé à douille SW 13
Lors du montage des contreventements, il convient de respecter les positions indiquées sur le plan de pose (croix rouges). Pour le montage, les contreventements sont écartés et vissés à l'arrière du cadre à l'aide des quatre vis de blocage. Les vis de blocage sont introduites de l'intérieur par les trous oblongs (1 fois au point haut du cadre et 1 fois au point bas du cadre). Les vis sont serrées à 8 Nm (à la main).
