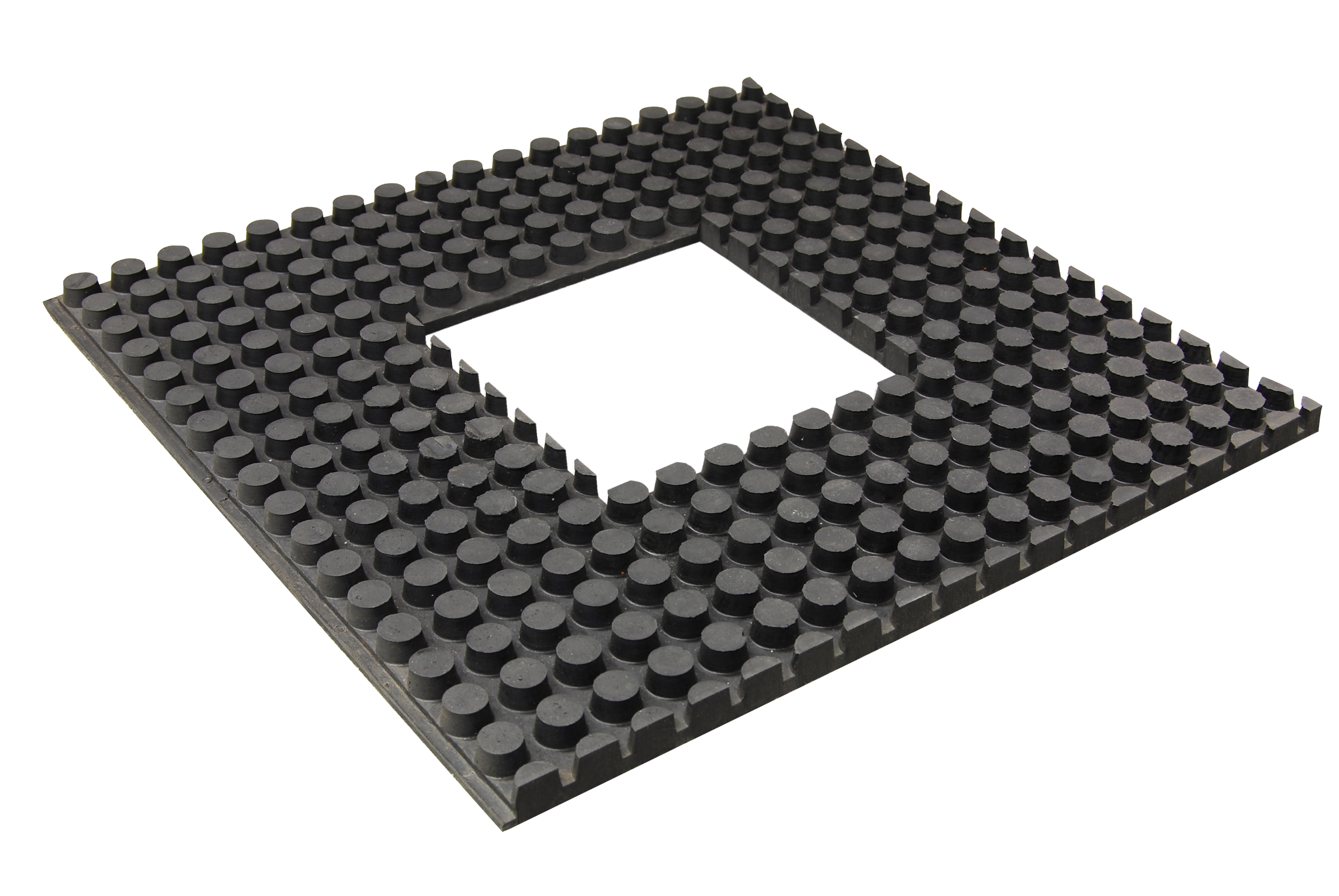

Zinco EL 202 - Plaque Support 500 x 500 mm, hauteur approximativement / environ 20 mm
Plaque Support EL 202 en caoutchouc entièrement vulcanisé pour la chambre d'inspection praticable Charge Lourde BES.
pour chambre d'inspection praticable BES, pièce
| Réf. produit : | 3225 |
|---|---|
| Couleur: | noir |
| Matériau: | caoutchouc entièrement vulcanisé |
| Longueur [mm]: | 500,0 |
| Largeur [mm]: | 500,0 |
| Hauteur [mm]: | 20,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 3,5 |
| Compatible avec le bitume: | oui |
approximativement / environ 50 x 50 cm, dimension de l'ouverture environ 20 x 20 cm, à livrer et à monter au-dessus de la sortie du toit selon les indications du fabricant.
Marque : Zinco "Plaque Support EL 202 pour BES"
Unité : pce
N° d'article : 3225
Installation :

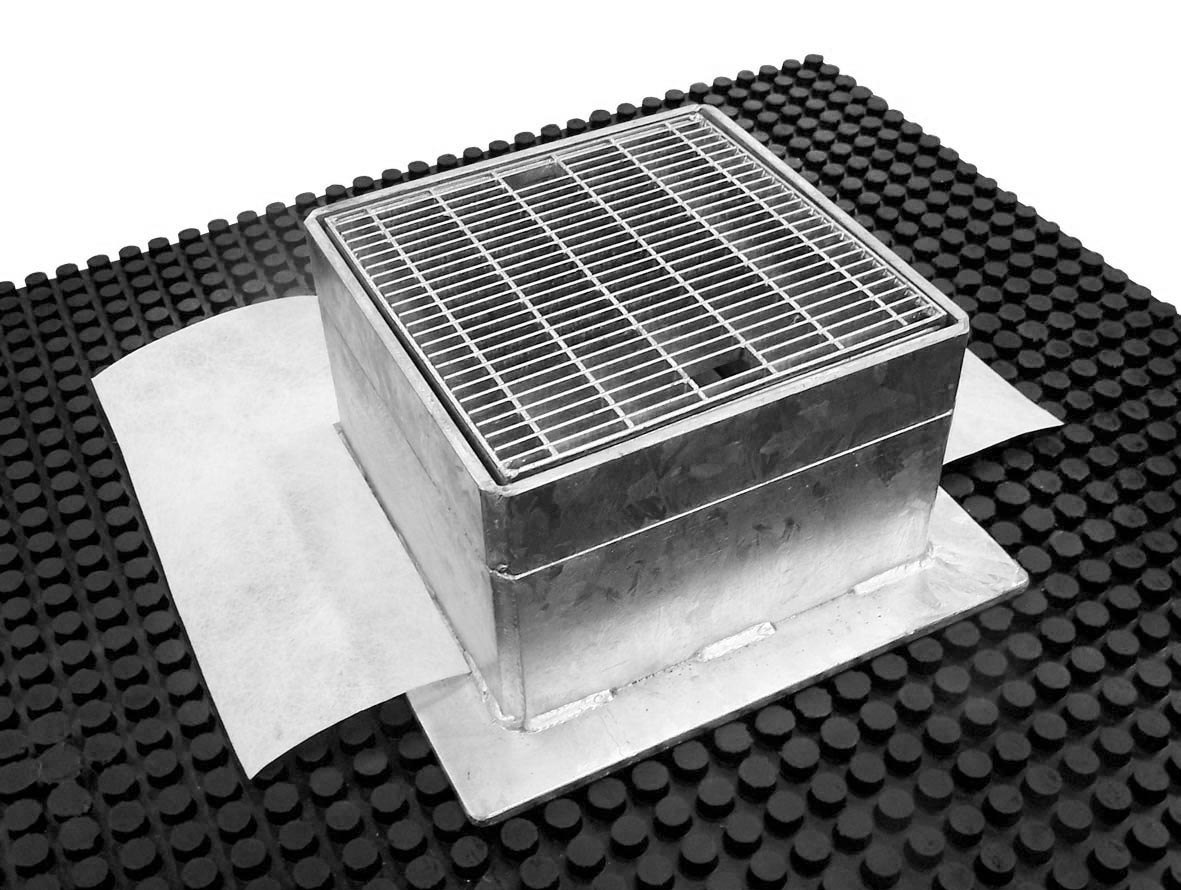

En principe, un Regard de Visite Charge Lourde est nécessaire au-dessus de chaque sortie du toit. Celui-ci est posé directement sur une Plaque Support Elastodrain® EL 202, les goujons étant orientés vers le haut.
Exception : si le revêtement est réalisé avec le Stabilodrain® SD 30, la plaque Support EL 202 est posée sur la natte de protection, les goujons vers le bas.
La découpe rectangulaire de la plaque Support est toujours positionnée au-dessus de la sortie. Les feuilles situées en dessous doivent être découpées dans le diamètre de la sortie.
La feuille filtrante est passée sur la bride d'appui du Regard de Visite Charge Lourde.
Si l'on travaille avec des pièces d'extension, la partie supérieure du puits avec la grille métallique est retirée pour le montage, trois pièces d'extension au maximum sont posées et la partie du puits est remise en place. La grille métallique est retirée pour le vissage. Pour une pièce d'extension, veuillez utiliser les vis avec lesquelles les parties supérieure et inférieure du puits sont déjà vissées. Pour deux et/ou trois pièces d'extension, veuillez utiliser les vis de 100 mm jointes.
Lors de la pose de la couche de base en gravier ou du lit de gravillons, il faut veiller à ce que le Regard de Visite Charge Lourde ne soit pas glissé et qu'il conserve toujours sa position au-dessus de la sortie du toit.
Entretien :
Le Regard de Visite Charge Lourde doit être ouvert régulièrement et la sortie située en dessous doit être contrôlée. Les impuretés doivent être éliminées afin de garantir le bon fonctionnement.
