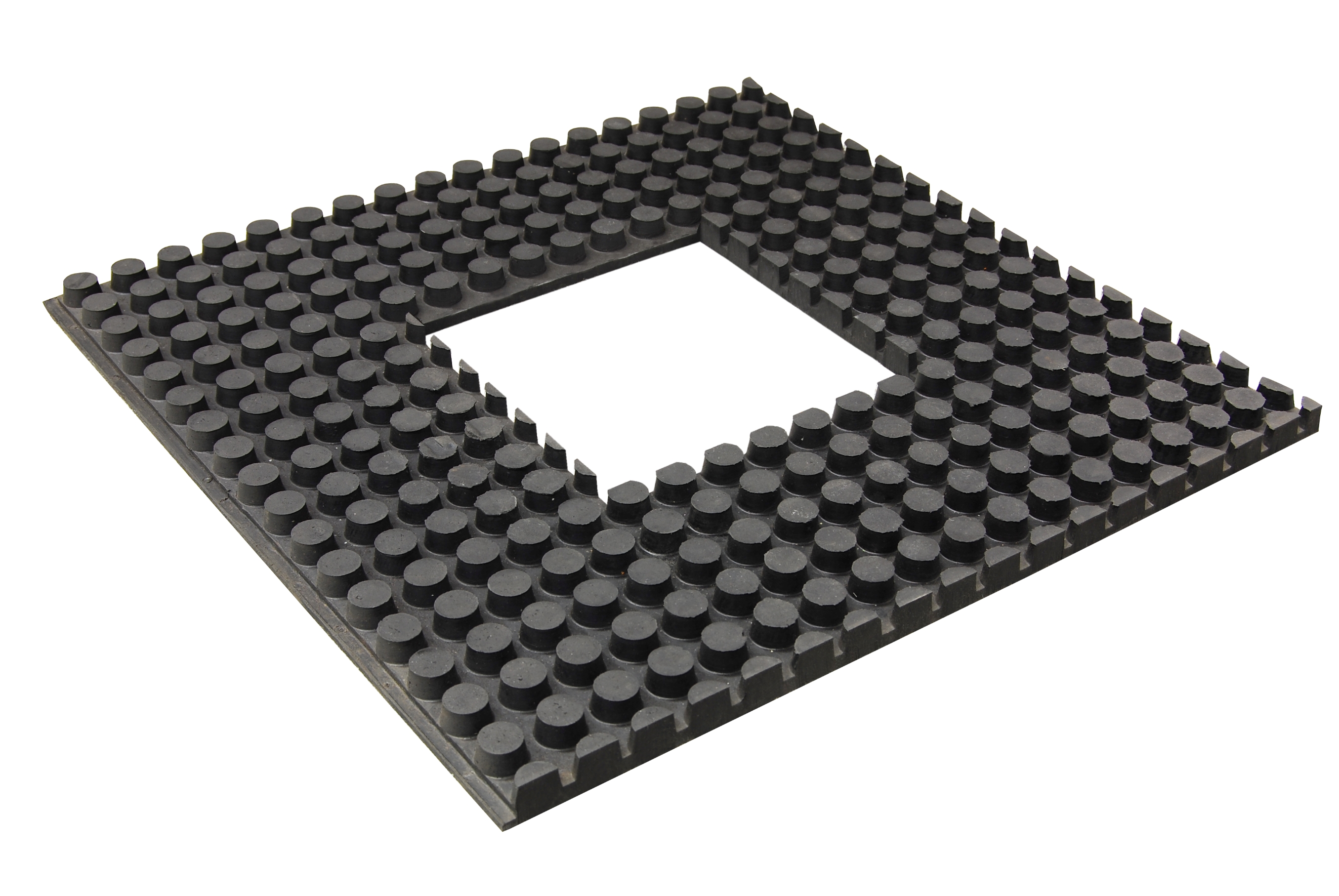

Zinco EL 202 - Plaque Support 500 x 500 mm, hauteur d'environ 20 mm
Plaque Support EL 202 en caoutchouc entièrement vulcanisé pour la chambre d'inspection praticable Charge Lourde BES.
Réf. produit :
3225
Informations sur le produit "Zinco EL 202 - Plaque Support 500 x 500 mm, hauteur d'environ 20 mm"
pour chambre d'inspection praticable BES, pièce
| Réf. produit : | 3225 |
|---|---|
| Couleur: | noir |
| Matériau: | caoutchouc entièrement vulcanisé |
| Longueur [mm]: | 500,0 |
| Largeur [mm]: | 500,0 |
| Hauteur [mm]: | 20,0 |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 3,5 |
| Compatible avec le bitume: | oui |
d'environ 50 x 50 cm, dimensions de l'ouverture d'environ 20 x 20 cm, fournir et installer au-dessus de la sortie du toit selon les indications du fabricant.
Marque : Zinco "Plaque Support EL 202 pour BES"
Unité : pce
N° d'article : 3225
Ces instructions de montage décrivent les étapes essentielles de l'utilisation de ce produit. Veuillez également respecter les normes et directives applicables, en particulier les dispositions relatives à la sécurité au travail.
Pose :
En principe, un Regard de Visite Charge Lourde est nécessaire au-dessus de chaque sortie du toit. Celui-ci est posé directement sur une Plaque Support Elastodrain® EL 202, dont les goujons doivent être orientés vers le haut.
Exception : si la structure de revêtement est réalisée avec le Stabilodrain® SD 30, la Plaque Support EL 202 est posée sur le tapis de protection, les goujons tournés vers le bas.
La découpe rectangulaire de la Plaque Support est toujours positionnée au-dessus de la sortie. Les membranes situées en dessous doivent être découpées au diamètre de la sortie.
La feuille filtrante est passée par-dessus la bride d’appui du Regard de Visite Charge Lourde.
Si l’on utilise des pièces d’extension, il faut, pour la pose, retirer la partie supérieure du regard avec la grille métallique, poser au maximum trois pièces d’extension, puis remettre la partie supérieure du regard en place. Pour le vissage, retirez la grille métallique. Dans le cas d’une pièce d’extension, veuillez utiliser les vis avec lesquelles les parties supérieure et inférieure du puits sont déjà vissées. En cas de deux et/ou trois pièces d’extension, veuillez utiliser les vis de 100 mm fournies.
Lors de la mise en place de la couche de base en gravier ou du lit de gravillons, veillez à ce que le regard de visite Charge Lourde ne subisse pas de glissement et qu’il conserve sa position au-dessus de la sortie du toit.
entretien:
Le regard de Visite Charge Lourde doit être ouvert régulièrement et la sortie située en dessous doit être contrôlée. Les impuretés doivent être éliminées afin de garantir le bon fonctionnement du système.
Important :
Le regard de Visite Charge Lourde ne peut pas être découpé sur mesure. Il est toutefois possible de découper la grille métallique, par exemple pour le passage de tuyaux. Pour ce faire, il est préférable d’utiliser une meuleuse d’angle disponible dans le commerce équipée d’un disque à métaux. Après la découpe, il convient d'ébavurer les arêtes vives et de protéger les zones de coupe contre la corrosion, par exemple à l'aide d'un spray de galvanisation à froid.
Pose :
En principe, un Regard de Visite Charge Lourde est nécessaire au-dessus de chaque sortie du toit. Celui-ci est posé directement sur une Plaque Support Elastodrain® EL 202, dont les goujons doivent être orientés vers le haut.
Exception : si la structure de revêtement est réalisée avec le Stabilodrain® SD 30, la Plaque Support EL 202 est posée sur le tapis de protection, les goujons tournés vers le bas.
La découpe rectangulaire de la Plaque Support est toujours positionnée au-dessus de la sortie. Les membranes situées en dessous doivent être découpées au diamètre de la sortie.
La feuille filtrante est passée par-dessus la bride d’appui du Regard de Visite Charge Lourde.
Si l’on utilise des pièces d’extension, il faut, pour la pose, retirer la partie supérieure du regard avec la grille métallique, poser au maximum trois pièces d’extension, puis remettre la partie supérieure du regard en place. Pour le vissage, retirez la grille métallique. Dans le cas d’une pièce d’extension, veuillez utiliser les vis avec lesquelles les parties supérieure et inférieure du puits sont déjà vissées. En cas de deux et/ou trois pièces d’extension, veuillez utiliser les vis de 100 mm fournies.
Lors de la mise en place de la couche de base en gravier ou du lit de gravillons, veillez à ce que le regard de visite Charge Lourde ne subisse pas de glissement et qu’il conserve sa position au-dessus de la sortie du toit.
entretien:
Le regard de Visite Charge Lourde doit être ouvert régulièrement et la sortie située en dessous doit être contrôlée. Les impuretés doivent être éliminées afin de garantir le bon fonctionnement du système.
Important :
Le regard de Visite Charge Lourde ne peut pas être découpé sur mesure. Il est toutefois possible de découper la grille métallique, par exemple pour le passage de tuyaux. Pour ce faire, il est préférable d’utiliser une meuleuse d’angle disponible dans le commerce équipée d’un disque à métaux. Après la découpe, il convient d'ébavurer les arêtes vives et de protéger les zones de coupe contre la corrosion, par exemple à l'aide d'un spray de galvanisation à froid.
Ce produit est un accessoire de
Plaque Support EL 202 en caoutchouc entièrement vulcanisé pour la chambre d'inspection praticable Charge Lourde BES.
Regard de Visite Charge Lourde Zinco BES 200, circulable / praticable, hauteur d'environ 20,0 cm
Regard de Visite Charge Lourde circulable avec un camion, en particulier pour une utilisation sur Elastodrain® EL 202.
Regard de Visite Charge Lourde circulable avec un camion, en particulier pour une utilisation sur Elastodrain® EL 202.
Plaque Support EL 202 en caoutchouc entièrement vulcanisé pour la chambre d'inspection praticable Charge Lourde BES.
Regard de Visite Charge Lourde Zinco BES 300, circulable / praticable, hauteur environ 30,0 cm
Regard de Visite Charge Lourde circulable avec un camion, en particulier pour une utilisation sur Elastodrain® EL 202.
Regard de Visite Charge Lourde circulable avec un camion, en particulier pour une utilisation sur Elastodrain® EL 202.
Plaque Support EL 202 en caoutchouc entièrement vulcanisé pour la chambre d'inspection praticable Charge Lourde BES.

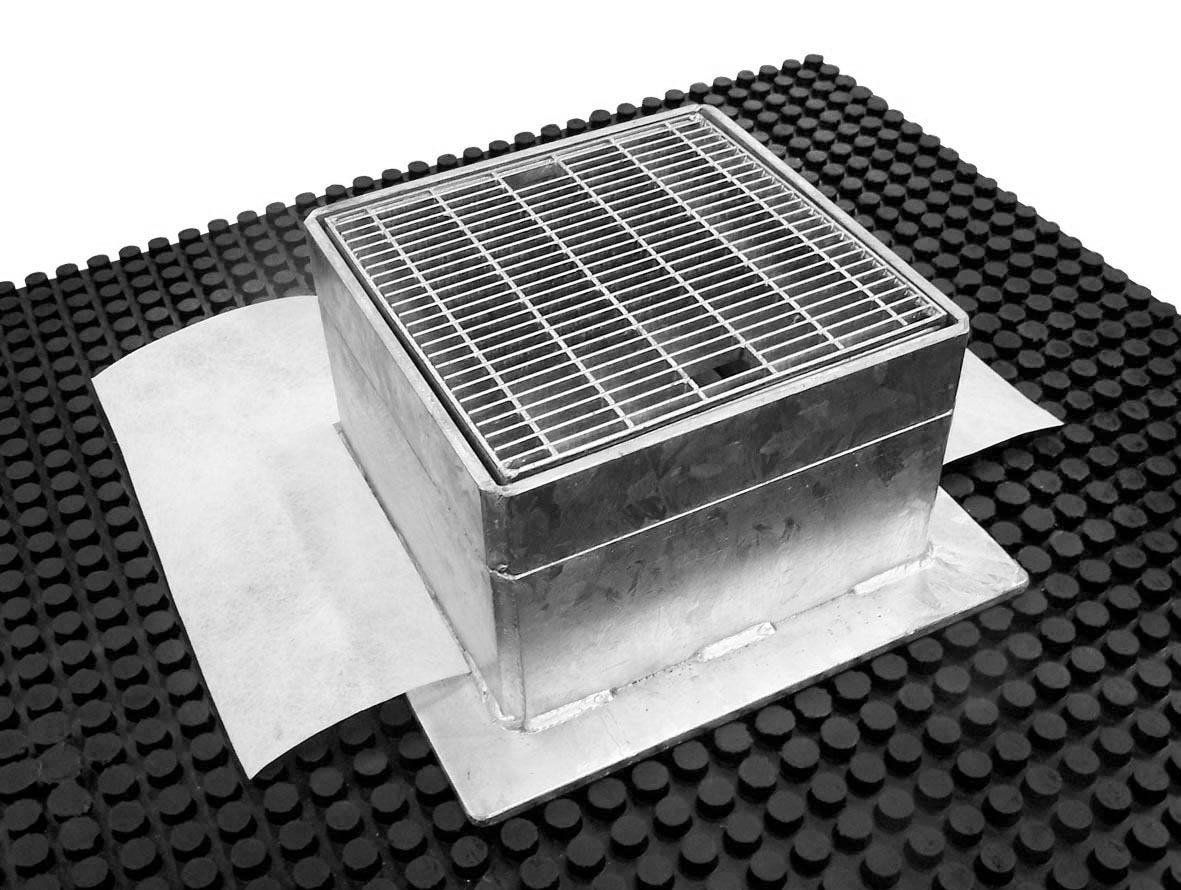

Regard de Visite Charge Lourde Zinco BES 125, circulable / praticable, hauteur d'environ 12,5 cm
