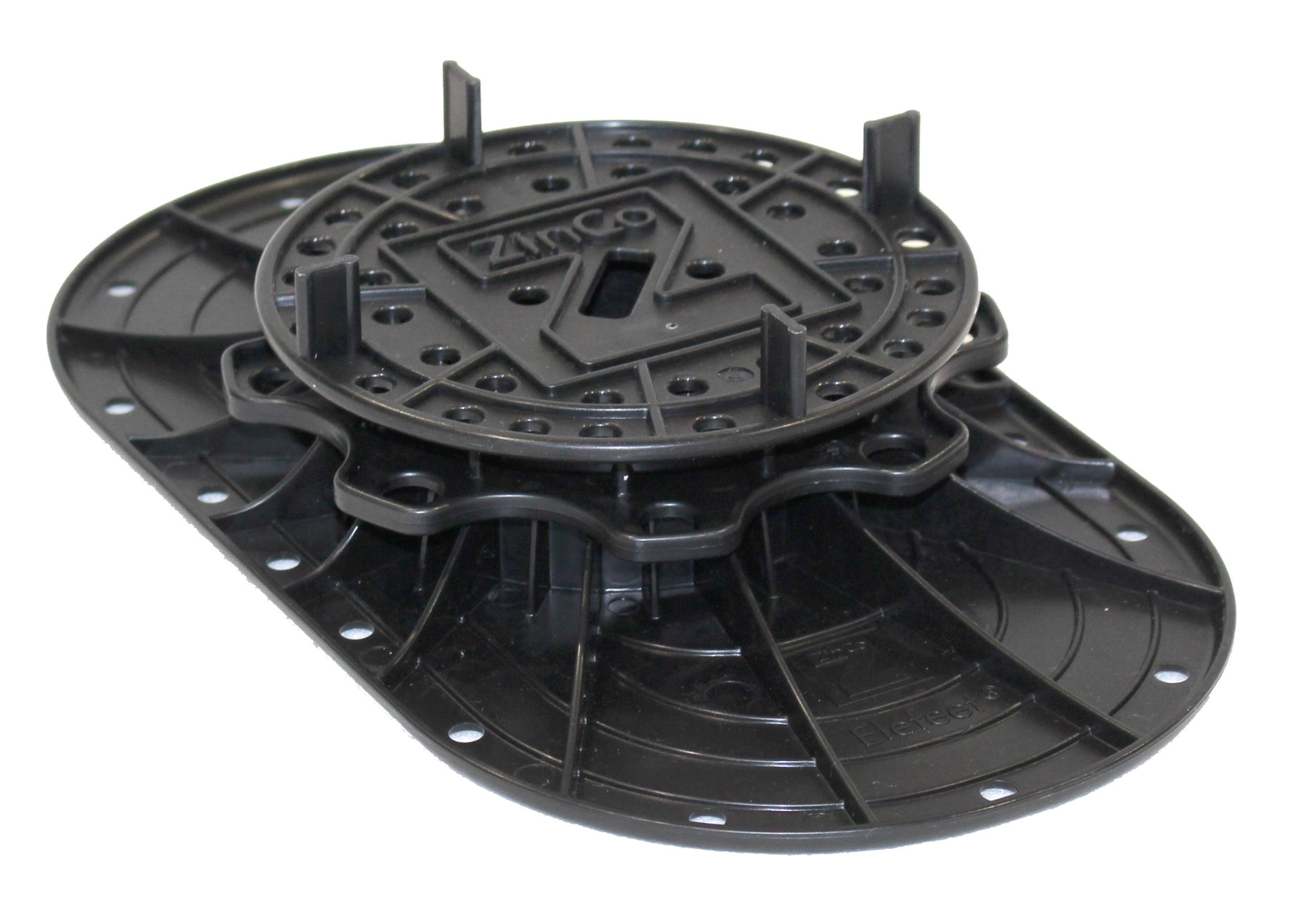

Zinco Elefeet E38, supports de socle réglables en hauteur pour revêtements 38 - 60 mm
Supports de socle réglables en hauteur avec plateau d'appui stable et plaque de base adaptable, pour la surélévation de revêtements de dalles sur les surfaces de toitures.
en polypropylène stable, plaque de base ovale approximativement 250 x 140 mm, paquet de 60 pièces, pression de 600 kg, à utiliser sous des revêtements bordés de tous côtés de manière stable selon la classe de charge Z selon DIN EN 1991-1-1 (balcons, terrasses de toit, loggias).
| Réf. produit : | 9661 |
|---|---|
| Couleur: | noir |
| Matériau: | Polypropylène |
| Hauteur [mm]: | 38,0 |
| Unité d'emballage: | Carton de 60 pièces |
| Poids [g]: | 194,0 |
| Infos supplémentaires: | Plaque de pied ovale env. 250 x 140 mm ; capacité de charge jusqu'à 600 kg par plateau d'appui ou 300 kg par segment de 90° ; plage de réglage : env. 38-60 mm |
En polypropylène stable, plaque de base ovale d'environ 250 x 140 mm, réglable en hauteur, comme support pour les revêtements en dalles, avec entretoises de joint intégrées de 3 mm d'épaisseur, compensation possible de la pente jusqu'à 2°, capacité de charge jusqu'à 600 kg/plateau, fournir et poser dans les règles de l'art.
Convient aux revêtements selon la classe de charge Z selon DIN EN 1991-1-1 (balcons, terrasses de toit, loggias). Réduction des bruits d'impact testée selon la norme DIN EN ISO 10140
jusqu'à 37 dB.
Hauteur des plots : approximativement / environ 38 à 60 mm
Marque : Zinco "Elefeet® E 38"
Unité : pce
N° d'article : 9661
1. Nettoyer la surface
2. Poser Elastosave ES 30 avec un chevauchement d'environ 5 cm ; ne pas couper sur l'étanchéité/imperméabilisation.
3. Avant de poser les plots Elefeet®, prérégler grossièrement la hauteur.
4 Installer les accessoires en fonction de la situation des bords.
4.1 Utiliser des Arrêts de Rive pour les dalles entières ou les découpes > 25 cm.
4.2 Utiliser les bras en porte-à-faux devant les sorties de porte ou lors de la pose d'un caniveau. Dans la zone d'une jonction de dalles, il convient de placer un appui sur pilotis.
4.3 Utiliser des appuis d'onglet et de rive en cas de pose en diagonale, de raccords muraux inclinés ou de caniveaux. Utiliser des croisillons supplémentaires lors du retrait des séparateurs de joints des plots Elefeet®.
5. Pour une protection supplémentaire du Mur d'entrée / de la façade ou de l'étanchéité, une protection d'arête peut être placée sur le repliage/ relevage des accessoires.
6. Un Tampon de Protection peut être utilisé comme optimisation acoustique. Pour les panneaux fins (< 35 mm), les Tampons de Protection doivent toujours être utilisés.
Avis :
- L'Elastosave ES 30 de faible épaisseur (3 mm) minimise l'effet "trampoline" (qui doit être évité selon la FLL), protège néanmoins l'étanchéité/imperméabilisation et réduit les bruits d'impact.
- Comme alternative à la protection des bords, poser le tapis de protection Elastosave ES 30 jusqu'au bord supérieur du revêtement afin d'éviter d'endommager l'étanchéité/imperméabilisation.
- Si nécessaire, couper les plots Elefeet® au niveau du repère sur la face inférieure de la plaque de base.
- En cas d'irrégularités dues à des chocs de l'étanchéité/imperméabilisation, une bande d'Elastosave ES 30 peut être placée en dessous.
Conseils :
Couper les plots Elefeet® au niveau de la ligne pointillée afin d'aller le plus loin possible dans l'angle.
Si nécessaire, entailler et casser les séparateurs de joint à l'aide d'un couteau.
Aligner le revêtement à l'aide d'un niveau à bulle ou d'une mire.
En cas d'irrégularités ou de basculement de certaines plaques, une bague d'ajustement de 1 mm peut être placée sous le coin correspondant.
En cas d'irrégularités du support dues à des joints de l'étanchéité/imperméabilisation ou autres, placer des bandes d'Elastosave ES 30.
En raison de la forme de la Grille de Terrasse TR, des croisillons de joint supplémentaires sont nécessaires dans les coins.
La clé de réglage pour Elefeet® permet de réajuster la hauteur sans effort, même en cas de légère charge.
