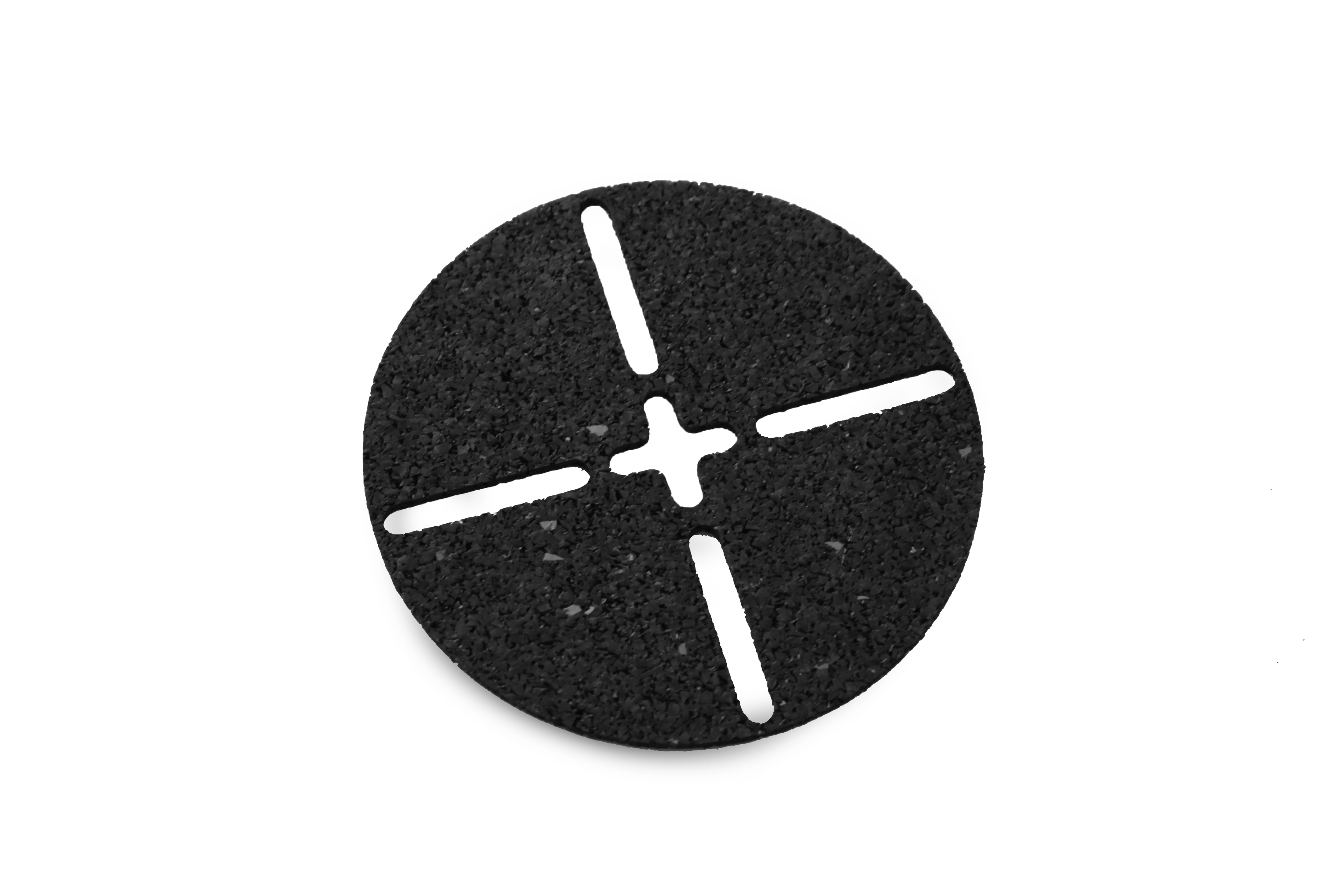

Zinco Elefeet Tampon de Protection épaisseur 3 mm, paquet de 100 pièces
Tampon de Protection à monter sur la tête de lit Elefeet® comme support pour les plaques céramiques fines.
Réf. produit :
9636
Informations sur le produit "Zinco Elefeet Tampon de Protection épaisseur 3 mm, paquet de 100 pièces"
noir, en granulés de caoutchouc recyclé pour la pose sur les plots Elefeet.
| Réf. produit : | 9636 |
|---|---|
| Couleur: | noir |
| Matériau: | Granulés de caoutchouc recyclé |
| Épaisseur [mm]: | 3 |
| Unité d'emballage: | Carton de 100 pièces |
| Poids [kg]: | d'environ 3,0 |
en granulés de caoutchouc recyclé, d'environ 3 mm d'épaisseur, convenant aux plaques céramiques fines, à livrer et à installer sur la tête de lit Elefeet®.
Marque : Zinco "Tampon de Protection Elefeet®"
Unité : pce
N° d'article : 9636
Partie 1 : pour les plots Elefeet® (terrasse enbois)
Partie 2 : pour le système de rails Elefeet® (dalle)
Partie 3 : pour le système de rails Elefeet® (terrasse en bois)
Nettoyer la surface.
Poser Elastosave ES 30 avec un chevauchement d'environ 5 cm ; ne pas couper sur l'étanchéité/imperméabilisation.
Avant de poser les plots Elefeet®, prérégler grossièrement la hauteur.
Installer les accessoires en fonction de la situation des bords.
Utiliser des Arrêts de Rive pour les dalles entières ou les découpes > 25 cm.
Utiliser des bras en porte-à-faux devant les sorties de porte ou lors de la pose d'un caniveau. Dans la zone d'une jonction de dalles, il convient de placer un appui sur pilotis.
Utiliser des appuis d'onglet et de rive en cas de pose en diagonale, de raccords muraux inclinés ou de caniveaux. Utiliser des croisillons supplémentaires lors du retrait des séparateurs de joints des plots Elefeet®.
Pour une protection supplémentaire du Mur d'entrée / de la façade ou de l'étanchéité, une protection d'arête peut être placée sur le repliage/ relevage des accessoires.
Un Tampon de Protection peut être utilisé comme optimisation acoustique. Pour les panneaux fins(< 35 mm), les Tampons de Protection doivent toujours être utilisés.
Avis :
- L'Elastosave ES 30 de faible épaisseur (3 mm), minimise l'effet "trampoline" (qui doit être évité selon la FLL), tout en protégeant l'étanchéité/imperméabilisation et en réduisant les bruits d'impact.
- Comme alternative à la protection des bords, poser le tapis de protection Elastosave ES 30 jusqu'au bord supérieur du revêtement afin d'éviter d'endommager l'étanchéité/imperméabilisation.
- Pour les étanchéités synthétiques, il faut vérifier si elles sont compatibles avec le caoutchouc (c'est généralement le cas pour les lés compatibles avec le bitume). Si ce n'est pas le cas, une couche de séparation supplémentaire (Zinco TGF 20) est nécessaire.
- Si nécessaire, couper les plots Elefeet® au niveau du marquage sur la face inférieure de la plaque de base.
- En cas d'irrégularités dues aux joints de l'étanchéité/imperméabilisation, une bande d'Elastosave ES 30 peut être placée en dessous.
- Si le bras en porte-à-faux ou l'onglet est découpé avant la pose, l'interface doit être re-galvanisée dans les règles de l'art
Conseils pour la pose :
Placer les plots Elefeet® sur la ligne en pointillés Capuchonner ...
... pour aller le plus loin possible dans l'angle.
Si nécessaire, entailler et casser les séparateurs de joint à l'aide d'un couteau.
Aligner le revêtement à l'aide d'un niveau à bulle ou d'une mire.
En cas d'irrégularités ou de basculement de certains panneaux...
... il est possible de placer une bague d'ajustement de 1 mm sous le coin correspondant.
En cas d'irrégularités du support dues à des joints de l'étanchéité/imperméabilisation ou autres, placer des bandes d'Elastosave ES 30.
En raison de la forme de la Grille de Terrasse TR, des croisillons de joint supplémentaires sont nécessaires dans les coins.
La clé de réglage pour Elefeet® permet de réajuster la hauteur sans effort, même en cas de légère charge.
Nettoyer la surface.
Poser Elastosave ES 30 avec un chevauchement d'environ 5 cm ; ne pas couper sur l'étanchéité/imperméabilisation
Poser grossièrement les rails d'appui et les plots Elefeet®.
Placer le support de Rive à l'extrémité du rail, s'y référer et mesurer l'Arrêt de Rive S sur le côté à la dimension du panneau + le joint. Placer le premier Arrêt de Rive S après environ 12 cm
Distance = dimension du panneau + joint
Aligner les plots Elefeet® et les poser à la distance maximale prescrite (voir tableau 1). Fixer les plots Elefeet® et le rail à l'aide de pinces de fixation, environ 2 à 3 par rail, comme aide au montage
Partie 2 : pour le système de rails Elefeet® (dalle)
Partie 3 : pour le système de rails Elefeet® (terrasse en bois)
Partie 1 : pour les plots Elefeet® (revêtement de sol) :
Ces Instructions de montage décrivent les étapes essentielles de l'utilisation de ces produits. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail.
Nettoyer la surface.
Poser Elastosave ES 30 avec un chevauchement d'environ 5 cm ; ne pas couper sur l'étanchéité/imperméabilisation.
Avant de poser les plots Elefeet®, prérégler grossièrement la hauteur.
Installer les accessoires en fonction de la situation des bords.
Utiliser des Arrêts de Rive pour les dalles entières ou les découpes > 25 cm.
Utiliser des bras en porte-à-faux devant les sorties de porte ou lors de la pose d'un caniveau. Dans la zone d'une jonction de dalles, il convient de placer un appui sur pilotis.
Utiliser des appuis d'onglet et de rive en cas de pose en diagonale, de raccords muraux inclinés ou de caniveaux. Utiliser des croisillons supplémentaires lors du retrait des séparateurs de joints des plots Elefeet®.
Pour une protection supplémentaire du Mur d'entrée / de la façade ou de l'étanchéité, une protection d'arête peut être placée sur le repliage/ relevage des accessoires.
Un Tampon de Protection peut être utilisé comme optimisation acoustique. Pour les panneaux fins(< 35 mm), les Tampons de Protection doivent toujours être utilisés.
Avis :
- L'Elastosave ES 30 de faible épaisseur (3 mm), minimise l'effet "trampoline" (qui doit être évité selon la FLL), tout en protégeant l'étanchéité/imperméabilisation et en réduisant les bruits d'impact.
- Comme alternative à la protection des bords, poser le tapis de protection Elastosave ES 30 jusqu'au bord supérieur du revêtement afin d'éviter d'endommager l'étanchéité/imperméabilisation.
- Pour les étanchéités synthétiques, il faut vérifier si elles sont compatibles avec le caoutchouc (c'est généralement le cas pour les lés compatibles avec le bitume). Si ce n'est pas le cas, une couche de séparation supplémentaire (Zinco TGF 20) est nécessaire.
- Si nécessaire, couper les plots Elefeet® au niveau du marquage sur la face inférieure de la plaque de base.
- En cas d'irrégularités dues aux joints de l'étanchéité/imperméabilisation, une bande d'Elastosave ES 30 peut être placée en dessous.
- Si le bras en porte-à-faux ou l'onglet est découpé avant la pose, l'interface doit être re-galvanisée dans les règles de l'art
Conseils pour la pose :
Placer les plots Elefeet® sur la ligne en pointillés Capuchonner ...
... pour aller le plus loin possible dans l'angle.
Si nécessaire, entailler et casser les séparateurs de joint à l'aide d'un couteau.
Aligner le revêtement à l'aide d'un niveau à bulle ou d'une mire.
En cas d'irrégularités ou de basculement de certains panneaux...
... il est possible de placer une bague d'ajustement de 1 mm sous le coin correspondant.
En cas d'irrégularités du support dues à des joints de l'étanchéité/imperméabilisation ou autres, placer des bandes d'Elastosave ES 30.
En raison de la forme de la Grille de Terrasse TR, des croisillons de joint supplémentaires sont nécessaires dans les coins.
La clé de réglage pour Elefeet® permet de réajuster la hauteur sans effort, même en cas de légère charge.
Partie 2 : pour le système de rails Elefeet® (revêtement de dalles) :
Nettoyer la surface.
Poser Elastosave ES 30 avec un chevauchement d'environ 5 cm ; ne pas couper sur l'étanchéité/imperméabilisation
Poser grossièrement les rails d'appui et les plots Elefeet®.
Placer le support de Rive à l'extrémité du rail, s'y référer et mesurer l'Arrêt de Rive S sur le côté à la dimension du panneau + le joint. Placer le premier Arrêt de Rive S après environ 12 cm
Distance = dimension du panneau + joint
Aligner les plots Elefeet® et les poser à la distance maximale prescrite (voir tableau 1). Fixer les plots Elefeet® et le rail à l'aide de pinces de fixation, environ 2 à 3 par rail, comme aide au montage
| Entraxe Rail | Rail d'appui 34 x 34 mm | Rail d'appui 34 x 43 mm |
| 600 mm | 600 mm | 700 mm |
| 500 mm | 600 mm | 750 mm |
| 400 mm | 600 mm | 800 mm |
| 300 mm | 600 mm | 850 mm |
| Porte-à-faux Rail * | 200 mm | 400mm |
(Tableau 1) Distance entre les plots sous le rail d'appui
* au-dessus du dernier plot dans la zone de bordure
Poser les Connecteurs de Profil longitudinalement des deux côtés, plier les Connecteurs de Profil à l'aide de deux pinces selon l'angle nécessaire.
Avis :
- Le tapis Elastosave ES 30 de 3 mm d'épaisseur minimise l'effet "trampoline" (qui doit être évité selon la FLL), protège néanmoins l'étanchéité/imperméabilisation et réduit les bruits de pas.
- Poser le tapis de protection Elastosave ES 30 jusqu'au bord supérieur du revêtement afin d'éviter d'endommager l'étanchéité/imperméabilisation.
- Pour les étanchéités synthétiques, vérifier si elles sont compatibles avec le caoutchouc (c'est généralement le cas pour les membranes compatibles avec le bitume). Si ce n'est pas le cas, une couche de séparation supplémentaire (Zinco TGF 20) est nécessaire.
- Si nécessaire, les plots Elefeet® peuvent être coupés au niveau du marquage sur la face inférieure de la plaque de base.
- En cas d'irrégularités dues aux joints de l'étanchéité/imperméabilisation, une bande d'Elastosave ES 30 peut être placée en dessous.
- Appliquer les vis de manière droite et en exerçant une pression afin d'éviter qu'elles ne "tournent" (couple de serrage max. 6Nm)
Renfort à Longueur Variable pour le revêtement en dalles, peut être ajusté en cas d'imprécision des dalles. Les supports de distance 300, 400, 500 et 600 sont utilisés pour les terrasses en bois
Monter le Connecteur de Profil 90° en veillant à ce que la cornière affleure l'extrémité du rail.
Chaque forme de plan peut ainsi être facilement formée.
Enlever les séparateurs de joint des plateaux d'appui si nécessaire. Visser dans la zone de bordure ou sur les tronçons à fort passage.
Poser les dalles, en cas d'irrégularités de l'épaisseur des dalles, celles-ci peuvent être équilibrées par une bague d'ajustement ou par le réglage d'un plot Elefeet®.
Conseils pour la pose
Lors de la pose d'une Grille de Terrasse, des croisillons de joints supplémentaires sont nécessaires.
Plusieurs points d'appui possibles pour les dalles de terrasse en grès cérame ou pour un assemblage de dalles avec un nombre réduit de plots.
Pour pouvoir former une sortie de porte stable, le rail est posé perpendiculairement (au moins une largeur de dalle) à la sortie.
Les angles compliqués peuvent également être résolus à l'aide des raccords. Dans ce cas, la distance entre le rail et le mur ne doit pas être inférieure à 3 cm ou 6 cm avec l'Arrêt de Rive.
La clé de réglage pour Elefeet® permet de réajuster la hauteur sans effort, même en cas de légère charge.
Aligner les lames de terrasse sur les rails. Visser les vis pour Terrasse verticalement entre deux lames dans la sous-construction. Travailler avec un espacement régulier des joints.
Poser la lame de terrasse sur le rail et insérer la pince centrale de madrier Terrasse en bois entre deux lames dans la rainure. Visser la bride sur le rail. Tirer complètement la deuxième lame de manière à obtenir un espacement régulier des joints. Insérer la pince de bordure de madrier Terrasse en bois au bord ou à la sortie de la porte.
Contrôler régulièrement la hauteur de construction. Si nécessaire, réajuster la hauteur à l'aide de la clé de réglage pour Elefeet®.
* au-dessus du dernier plot dans la zone de bordure
Poser les Connecteurs de Profil longitudinalement des deux côtés, plier les Connecteurs de Profil à l'aide de deux pinces selon l'angle nécessaire.
Avis :
- Le tapis Elastosave ES 30 de 3 mm d'épaisseur minimise l'effet "trampoline" (qui doit être évité selon la FLL), protège néanmoins l'étanchéité/imperméabilisation et réduit les bruits de pas.
- Poser le tapis de protection Elastosave ES 30 jusqu'au bord supérieur du revêtement afin d'éviter d'endommager l'étanchéité/imperméabilisation.
- Pour les étanchéités synthétiques, vérifier si elles sont compatibles avec le caoutchouc (c'est généralement le cas pour les membranes compatibles avec le bitume). Si ce n'est pas le cas, une couche de séparation supplémentaire (Zinco TGF 20) est nécessaire.
- Si nécessaire, les plots Elefeet® peuvent être coupés au niveau du marquage sur la face inférieure de la plaque de base.
- En cas d'irrégularités dues aux joints de l'étanchéité/imperméabilisation, une bande d'Elastosave ES 30 peut être placée en dessous.
- Appliquer les vis de manière droite et en exerçant une pression afin d'éviter qu'elles ne "tournent" (couple de serrage max. 6Nm)
Renfort à Longueur Variable pour le revêtement en dalles, peut être ajusté en cas d'imprécision des dalles. Les supports de distance 300, 400, 500 et 600 sont utilisés pour les terrasses en bois
Monter le Connecteur de Profil 90° en veillant à ce que la cornière affleure l'extrémité du rail.
Chaque forme de plan peut ainsi être facilement formée.
Enlever les séparateurs de joint des plateaux d'appui si nécessaire. Visser dans la zone de bordure ou sur les tronçons à fort passage.
Poser les dalles, en cas d'irrégularités de l'épaisseur des dalles, celles-ci peuvent être équilibrées par une bague d'ajustement ou par le réglage d'un plot Elefeet®.
Conseils pour la pose
Lors de la pose d'une Grille de Terrasse, des croisillons de joints supplémentaires sont nécessaires.
Plusieurs points d'appui possibles pour les dalles de terrasse en grès cérame ou pour un assemblage de dalles avec un nombre réduit de plots.
Pour pouvoir former une sortie de porte stable, le rail est posé perpendiculairement (au moins une largeur de dalle) à la sortie.
Les angles compliqués peuvent également être résolus à l'aide des raccords. Dans ce cas, la distance entre le rail et le mur ne doit pas être inférieure à 3 cm ou 6 cm avec l'Arrêt de Rive.
La clé de réglage pour Elefeet® permet de réajuster la hauteur sans effort, même en cas de légère charge.
Partie 3 : pour le système de rails Elefeet® (terrasse en bois) :
Aligner les lames de terrasse sur les rails. Visser les vis pour Terrasse verticalement entre deux lames dans la sous-construction. Travailler avec un espacement régulier des joints.
Poser la lame de terrasse sur le rail et insérer la pince centrale de madrier Terrasse en bois entre deux lames dans la rainure. Visser la bride sur le rail. Tirer complètement la deuxième lame de manière à obtenir un espacement régulier des joints. Insérer la pince de bordure de madrier Terrasse en bois au bord ou à la sortie de la porte.
Contrôler régulièrement la hauteur de construction. Si nécessaire, réajuster la hauteur à l'aide de la clé de réglage pour Elefeet®.
