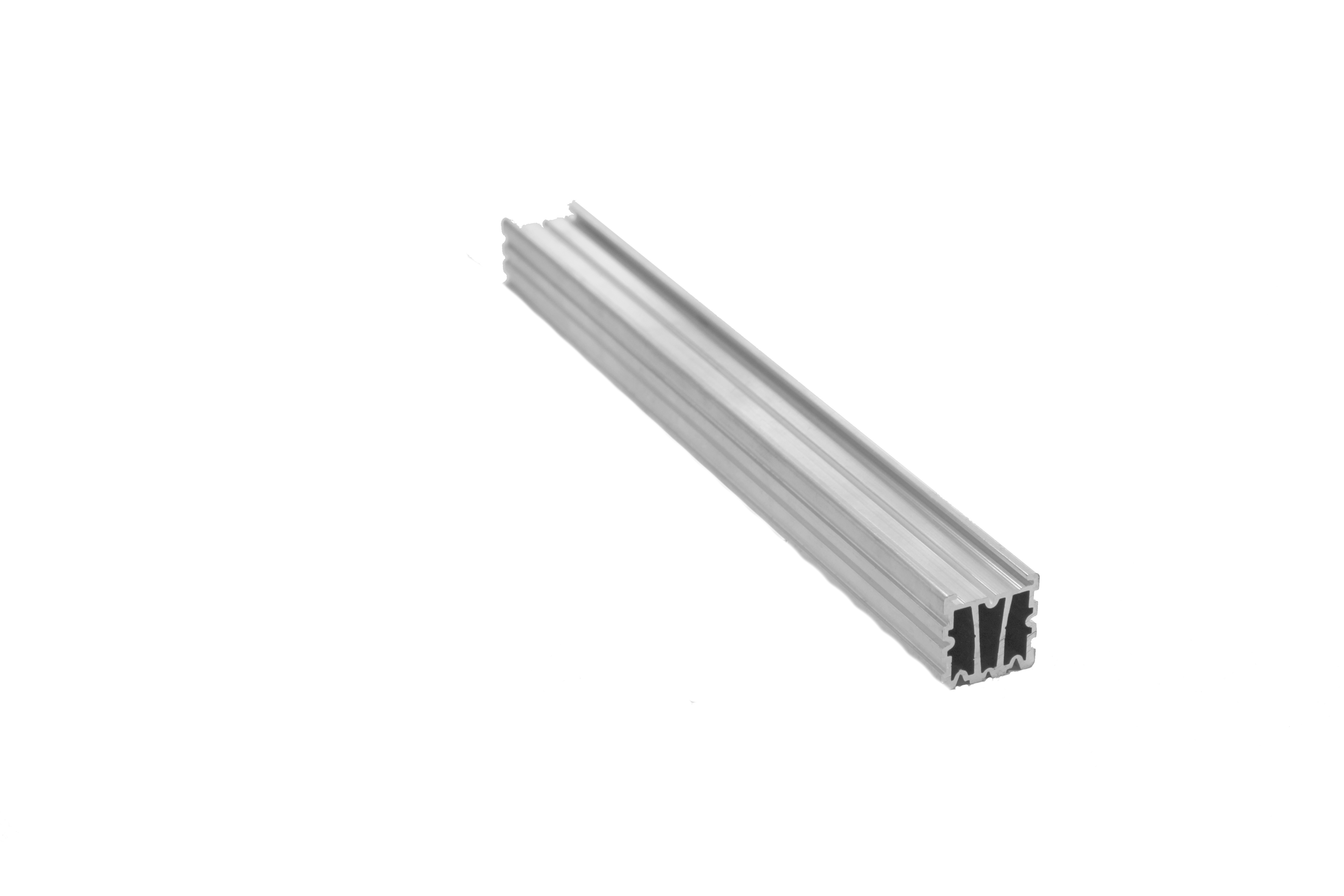

Zinco Elefeet rail d'appui 34 x 34 mm, longueur 2 m, en aluminium
Profilés en aluminium extrudé pour la construction rapide de sous-constructions stables pour les dalles et les terrasses en bois en combinaison avec les plots Elefeet®.
Profilé en aluminium extrudé L x H (34 x 34mm) ; construction basse pour des hauteurs de montage réduites ; matériau : EN AW 6060 T66 ; comme sous-construction pour les revêtements en dalles et les terrasses en bois sur Zinco Elefeet ; poids = approximativement / environ 2,2 kg
| Réf. produit : | 960010 |
|---|---|
| Longueur [m]: | 2,0 |
| Matériau: | Aluminium EN AW 6060 T66 |
| Largeur [mm]: | 34,0 |
| Hauteur [mm]: | 34,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 2,2 |
Profilé en aluminium extrudé léger L x l x H (2000 x 34 x 34 mm) ; Matériau : EN AW 6060 T66 ; comme sous-construction pour les revêtements de dalles et les revêtements en bois/WPC sur Zinco Elefeet® ; fournir et poser dans les règles de l'art.
Marque : Zinco "Rail d'appui Elefeet® 34 x 34 mm, longueur 2 m"
Unité : pce
N° d'article : 960010
Les revêtements posés sur le système de rails Elefeet® n'ont pas besoin d'être solidement bordés sur tout leur pourtour, car les rails d'appui forment une sous-construction stable en association avec les connecteurs de profil et les Arrêts de Rive.
Deux ou quatre vis suffisent par raccord. Il n'est pas nécessaire de pré-percer la rainure de vissage, mais la vis doit être placée le plus perpendiculairement possible au rail et être serrée (couple de serrage max. 6 NM). Les goujons découpés s'insèrent exactement dans la double rainure du profilé, ce qui permet un positionnement sûr, rapide et affleurant. De même, les goujons transmettent les forces qui s'exercent dans le rail. Pour les coins déviés de l'angle droit, le raccord variable peut être facilement plié à l'angle souhaité.
Nous recommandons toujours le rail de support haut. Si celui-ci est trop haut dans certaines zones, il est possible de passer au rail bas. Pour cela, il faut utiliser des connecteurs rail haut/rail bas. Pour les plateaux d'appui, il est recommandé de visser les rangées extérieures afin d'éviter tout mouvement du revêtement sur les rails.
Revêtement de sol
1. Nettoyer la surface
2. Poser Elastosave ES 30 avec un chevauchement d'environ 5 cm ; ne pas couper sur l'étanchéité/imperméabilisation.
3. Poser grossièrement les rails d'appui et les plots Elefeet®.
4. Placer le support de Rive à l'extrémité du rail, s'y référer et mesurer l'Arrêt de Rive S sur le côté à la dimension du panneau + le joint. Placer le premier Arrêt de Rive S après approximativement 12 cm.
5. Aligner les plots Elefeet® et les poser à la distance maximale prescrite (voir tableau 1). Fixer les plots Elefeet® et le rail à l'aide de pinces de fixation, approximativement 2-3 par rail comme aide au montage.
| Entraxe Rail | Rail d'appui 34x34 mm | Rail d'appui 34x43 mm |
| 600 mm | 600 mm | 700 mm |
| 500 mm | 600 mm | 750 mm |
| 400 mm | 600 mm | 800 mm |
| 300 mm | 600 mm | 850 mm |
| Porte-à-faux rail* | 200 mm | 400 mm |
| *au-dessus du dernier plot dans la zone de bordure | ||
6. Poser les Connecteurs de Profil longitudinalement des deux côtés, plier les Connecteurs de Profil de manière variable avec deux pinces à l'angle nécessaire.
Avis :
- Le tapis Elastosave ES 30 de 3 mm d'épaisseur minimise l'effet "trampoline" (qui doit être évité selon la FLL), protège néanmoins l'étanchéité/imperméabilisation et réduit les bruits de pas.
- Poser le tapis de protection Elastosave ES 30 jusqu'au bord supérieur du revêtement afin d'éviter d'endommager l'étanchéité/imperméabilisation.
- Si nécessaire, les plots Elefeet® peuvent être coupés au niveau du marquage sur la face inférieure de la plaque de base.
- En cas d'irrégularités dues à des chocs de l'étanchéité/imperméabilisation, une bande d'Elastosave ES 30 peut être placée en dessous.
- Appliquer les vis de manière droite et en exerçant une pression afin d'éviter qu'elles ne "tournent" (couple de serrage max. 6Nm).
7. Support de distance variable pour revêtement en plaques, peut être ajusté en cas d'imprécision des plaques.
Les supports de distance 300, 400, 500 et 600 sont utilisés pour les terrasses en bois.
8. Monter le Connecteur de Profil 90° en veillant à ce que la cornière affleure l'extrémité du rail.
9. Enlever les séparateurs de joint des plateaux d'appui si nécessaire. Visser dans la zone de bordure ou sur les tronçons à fort passage.
10. Poser les dalles, en cas d'irrégularités de l'épaisseur des dalles, celles-ci peuvent être équilibrées par une bague d'ajustement ou par le réglage d'un plot Elefeet®.
Conseils
Lors de la pose d'une Grille de Terrasse, des croisillons de joints supplémentaires sont nécessaires.
Plusieurs points d'appui possibles pour les dalles de terrasse en grès cérame ou pour un assemblage de dalles avec un nombre réduit de plots.
Pour pouvoir former une sortie de porte stable, le rail est posé perpendiculairement (au moins une largeur de dalle) à la sortie.
Les angles compliqués peuvent également être résolus à l'aide des raccords. Dans ce cas, la distance entre le rail et le mur ne doit pas être inférieure à 3 cm ou 6 cm avec l'Arrêt de Rive.
La clé de réglage pour Elefeet® permet de réajuster la hauteur sans effort, même en cas de légère charge.
