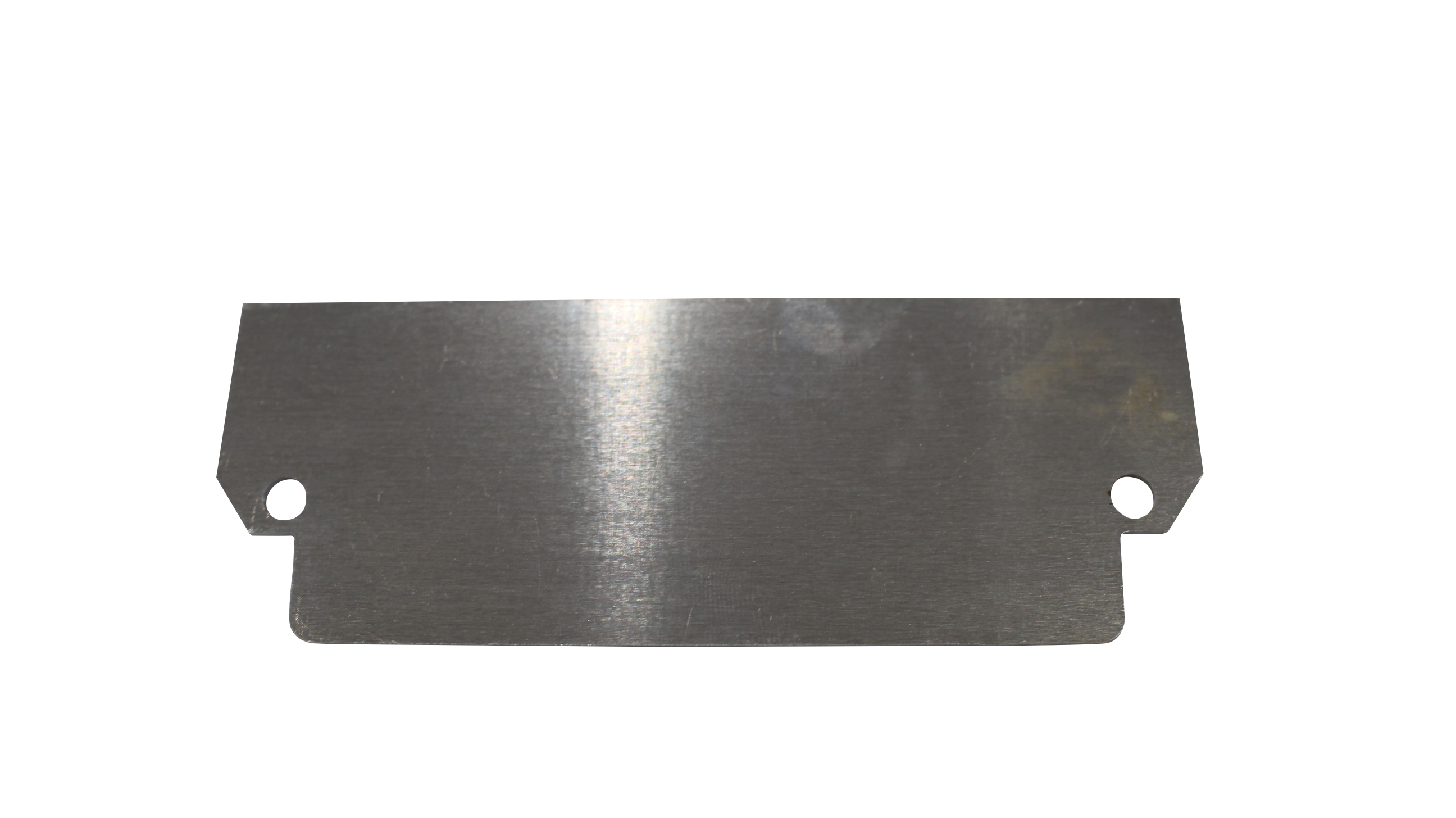

Zinco Embout d'Extrémité pour FRA 40/100 Set à 2 pièces
Réf. produit :
4703
Informations sur le produit "Zinco Embout d'Extrémité pour FRA 40/100 Set à 2 pièces"
Embout d'Extrémité en aluminium à poser sur la Grille de Drainage FRA 40 avec bouchon plastique à insérer dans la rainure des gouttières.
| Réf. produit : | 4703 |
|---|---|
| Unité d'emballage: | Set de 2 pièces |
Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives en vigueur, notamment les dispositions relatives à la protection du travail.
Les caniveaux de façade et de terrasse sont installés à la bonne hauteur, en fonction de la pente du revêtement, sur la couche de pose ou le lit de gravillons. Pour tous les caniveaux de façade et de terrasse, il est possible d'utiliser des anneaux Elering et des plots Elefeet® comme support alternatif. Les corps de caniveaux doivent être placés de manière étanche les uns contre les autres et doivent être reliés aux connecteurs bout à bout en introduisant et en repliant les bandes au niveau des fentes. Si nécessaire, les corps de caniveau et les grilles métalliques doivent être coupés à longueur et ébavurés à l'aide d'une meuleuse. Les interfaces de la grille métallique en acier galvanisé doivent être galvanisées ultérieurement avec des produits appropriés. Les situations d'angle sont réalisées en utilisant des angles 90°. Les grilles métalliques sont mises en place et les embouts de finition des caniveaux sont insérés dans la rainure des caniveaux à l'aide de bouchons en plastique.
1.1 Dalles de béton ou de pierre naturelle, d ≥ 40 mm
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion en bas)
1.4 Natte de protection de l'accumulateur SSM 45
1.5 Construction du toit avec étanchéité/imperméabilisation résistante aux racines
2.1 Profil de serrage et de protection AP 150
2.2 Grille de Drainage FRA 75/150
Les caniveaux de façade et de terrasse sont installés à la bonne hauteur, en fonction de la pente du revêtement, sur la couche de pose ou le lit de gravillons. Pour tous les caniveaux de façade et de terrasse, il est possible d'utiliser des anneaux Elering et des plots Elefeet® comme support alternatif. Les corps de caniveaux doivent être placés de manière étanche les uns contre les autres et doivent être reliés aux connecteurs bout à bout en introduisant et en repliant les bandes au niveau des fentes. Si nécessaire, les corps de caniveau et les grilles métalliques doivent être coupés à longueur et ébavurés à l'aide d'une meuleuse. Les interfaces de la grille métallique en acier galvanisé doivent être galvanisées ultérieurement avec des produits appropriés. Les situations d'angle sont réalisées en utilisant des angles 90°. Les grilles métalliques sont mises en place et les embouts de finition des caniveaux sont insérés dans la rainure des caniveaux à l'aide de bouchons en plastique.
1.1 Dalles de béton ou de pierre naturelle, d ≥ 40 mm
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion en bas)
1.4 Natte de protection de l'accumulateur SSM 45
1.5 Construction du toit avec étanchéité/imperméabilisation résistante aux racines
2.1 Profil de serrage et de protection AP 150
2.2 Grille de Drainage FRA 75/150
Ce produit est un accessoire de
Zinco Grille de Drainage FRA 40/100-1 H : 40 mm, L : 100 mm, L : 1 m
Canaux de drainage fendus au sol et latéralement, à installer devant les sorties de porte ou le long des façades.
Canaux de drainage fendus au sol et latéralement, à installer devant les sorties de porte ou le long des façades.

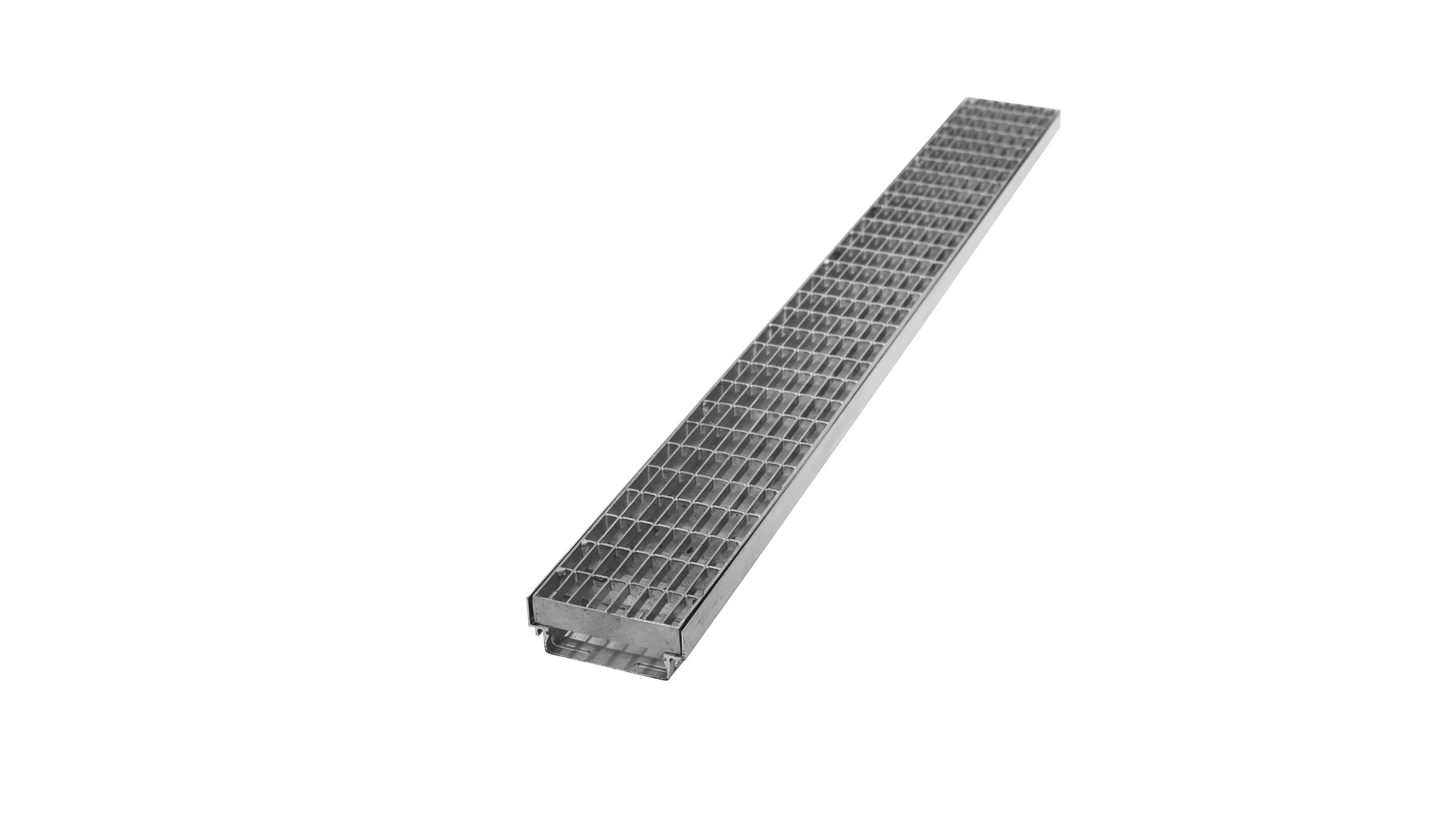

Zinco Grille de Drainage FRA 40/100-2 H : 40 mm, L : 100 mm, L : 2 m
