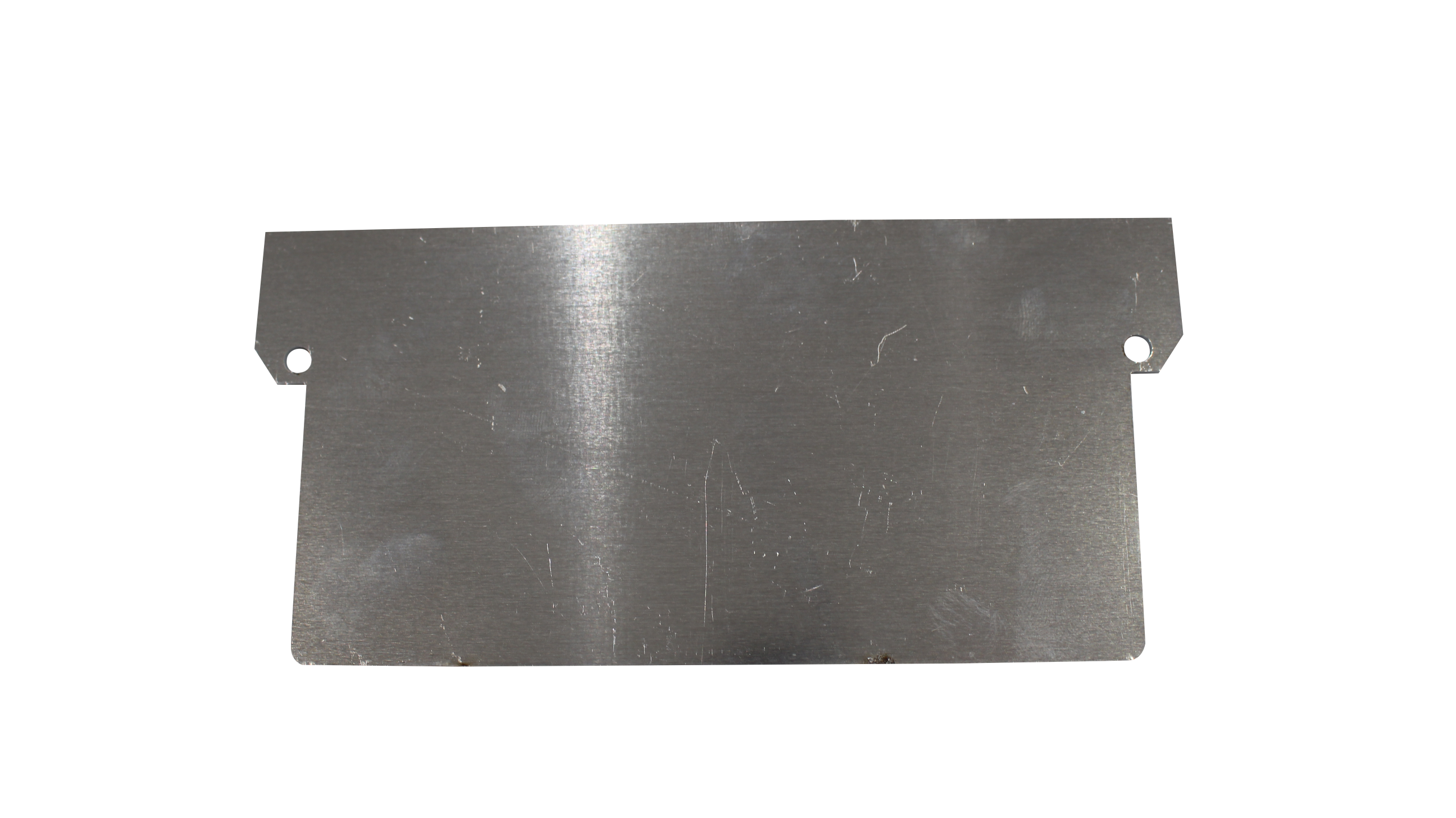

Zinco Embout d'Extrémité pour FRA 75/150 Set à 2 pièces
Réf. produit :
4730
Informations sur le produit "Zinco Embout d'Extrémité pour FRA 75/150 Set à 2 pièces"
Embout d'Extrémité en aluminium à poser sur les Grilles de Drainage FRA 75, avec bouchon plastique à insérer dans la rainure des gouttières.
| Réf. produit : | 4730 |
|---|---|
| Unité d'emballage: | Set de 2 pièces |
Ce produit fait partie d'un système, vous trouverez le texte d'appel d'offres ici :
/Zinco-Grille de Drainage-FRA-75-150-1-H-75-mm-B-150-mm-L-1-m/4728
/Zinco-Grille de Drainage-FRA-75-150-1-H-75-mm-B-150-mm-L-1-m/4728
Ces instructions de montage décrivent les étapes essentielles de l'utilisation de ce produit. Veuillez également respecter les normes et directives applicables, en particulier les dispositions relatives à la sécurité au travail.
Les caniveaux de façade et de terrasse doivent être posés à la bonne hauteur, en fonction de la pente du revêtement, sur la couche de pose ou le lit de gravillons. Pour tous les caniveaux de façade et de terrasse, il est également possible d’utiliser des anneaux Eleringe et des supports surélevés Elefeet® comme appuis. Les corps de caniveaux doivent être placés bout à bout et assemblés à l’aide des Connecteurs de jonction en insérant et en repliant les bandes dans les fentes. Si nécessaire, les corps de caniveaux et les grilles métalliques doivent être coupés à la longueur souhaitée à l’aide d’une tronçonneuse et ébavurés. Les zones de coupe de la grille métallique en acier galvanisé doivent être galvanisées à nouveau à l’aide de produits adaptés. Les angles sont réalisés à l’aide de pièces d’angle 90°. Les grilles métalliques sont posées et les embouts d'extrémité sont insérés aux extrémités du caniveau à l’aide de bouchons en plastique à emboîter dans la rainure du caniveau.
1.1 Dalles en béton ou en pierre naturelle, d ≥ 40 mm
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion en bas)
1.4 Tapis de protection des réservoirs SSM 45
1.5 Construction du toit avec étanchéité résistante aux racines
2.1 Profil de serrage et de protection AP 150
2.2 Grille de Drainage FRA 75/150
Les caniveaux de façade et de terrasse doivent être posés à la bonne hauteur, en fonction de la pente du revêtement, sur la couche de pose ou le lit de gravillons. Pour tous les caniveaux de façade et de terrasse, il est également possible d’utiliser des anneaux Eleringe et des supports surélevés Elefeet® comme appuis. Les corps de caniveaux doivent être placés bout à bout et assemblés à l’aide des Connecteurs de jonction en insérant et en repliant les bandes dans les fentes. Si nécessaire, les corps de caniveaux et les grilles métalliques doivent être coupés à la longueur souhaitée à l’aide d’une tronçonneuse et ébavurés. Les zones de coupe de la grille métallique en acier galvanisé doivent être galvanisées à nouveau à l’aide de produits adaptés. Les angles sont réalisés à l’aide de pièces d’angle 90°. Les grilles métalliques sont posées et les embouts d'extrémité sont insérés aux extrémités du caniveau à l’aide de bouchons en plastique à emboîter dans la rainure du caniveau.
1.1 Dalles en béton ou en pierre naturelle, d ≥ 40 mm
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion en bas)
1.4 Tapis de protection des réservoirs SSM 45
1.5 Construction du toit avec étanchéité résistante aux racines
2.1 Profil de serrage et de protection AP 150
2.2 Grille de Drainage FRA 75/150
Ce produit est un accessoire de
Zinco Grille de Drainage FRA 75/150-2 H : 75 mm, L : 150 mm, L : 2 m
Canaux de drainage fendus au sol et latéralement, à installer devant les sorties de porte ou le long des façades.
Canaux de drainage fendus au sol et latéralement, à installer devant les sorties de porte ou le long des façades.

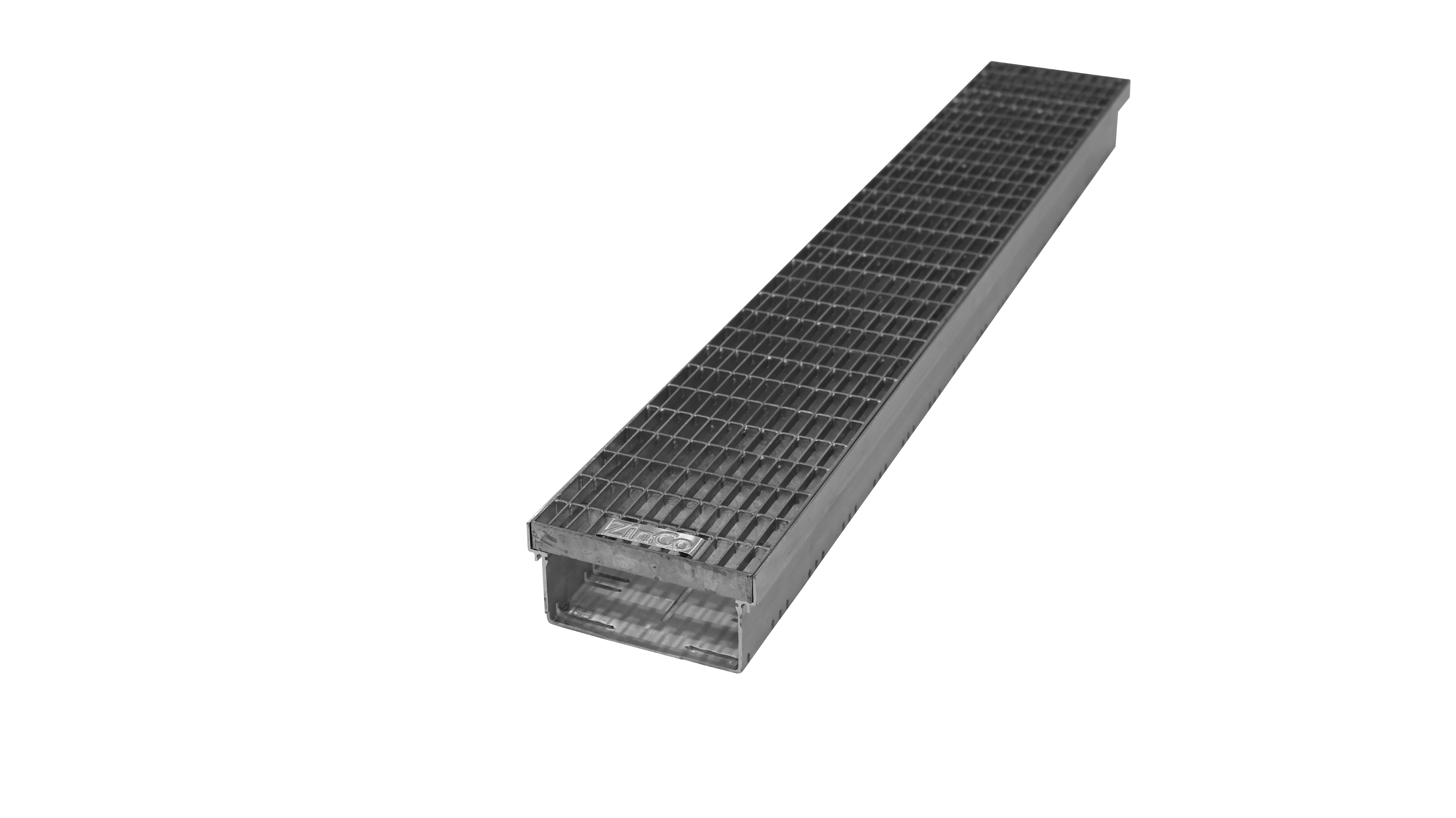

Zinco Grille de Drainage FRA 75/150-1 H : 75 mm, L : 150 mm, L : 1 m
