Zinco Grille de Drainage-Terrasse FTR 55/75-G H : 55-75 mm, L : env. 145 mm, L : env. 1 m
Canal de drainage à fentes latérales à installer devant les sorties de porte ou le long des façades.
Canal de drainage réglable verticalement ; recouvrement en grille métallique galvanisée à chaud, largeur des mailles approximativement / 11 mm ; corps du caniveau en aluminium, fentes latérales, largeur des fentes environ 3 mm, avec connecteur à emboîtement intégré qui sert également de fermeture en position relevée.
| Réf. produit : | 4748 |
|---|---|
| Couleur: | argent |
| Longueur [m]: | 1,0 |
| Matériau: | Grille métallique en acier galvanisé à chaud |
| Largeur [mm]: | 145,0 |
| Hauteur [mm]: | 55,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 5,5 |
| Infos supplémentaires: | Largeur des mailles : approximativement 33 x 11 mm ; largeur des fentes : environ 3 mm ; plage de réglage : d'environ 55 à 75 mm ; matériau du corps de caniveau : aluminium ; matériau de la grille : galvanisé à chaud ; corps de caniveau fendu latéralement |
Corps de caniveau en aluminium, fentes en bas et sur les côtés, largeur des fentes env. 3 mm, recouvrement en grille métallique galvanisée à chaud, largeur des mailles env. 33 x 11 mm, largeur env. 14,5 cm, hauteur réglable de 55 à 75 mm, longueur env. 1,00 m, fournir et monter dans les règles de l'art sur un support stable, avec connecteur à emboîtement intégré qui sert également de fermeture lorsqu'il est relevé.
Marque : Zinco Grille de Drainage "FTR 55/75-G"
Unité : m
N° d'article : 4748
Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail.
Les caniveaux présentent toujours un corps de caniveau fendu, à travers lequel l'eau accumulée est dirigée vers les sorties via des couches de drainage de dimensions appropriées.
1
La pose :
Les Canal pour façades et terrasses FTR sont conçus pour être posés directement dans des matériaux en vrac. Comme il s'agit de caniveaux en aluminium, la pose dans du mortier n'est pas possible.
Le raccordement de plusieurs caniveaux se fait à l'aide de connecteurs. Lorsqu'ils sont relevés, ils constituent la fermeture du caniveau. Un connecteur est fourni par caniveau.
Si des pièces d'angle sont nécessaires, elles sont posées comme les caniveaux décrits ci-dessus. Les angles à 90° déjà préfabriqués sont livrés, tout comme les caniveaux, avec un connecteur à chaque fois.
L'ajustement de la hauteur se fait par le haut en dévissant les vis.
2
Découpe :
Les caniveaux de façade et de terrasse peuvent être coupés à l'aide d'une meuleuse d'angle usuelle équipée d'un disque métallique. Le raccourcissement des chéneaux doit être effectué sur la moitié perforée afin de pouvoir déplacer les vis qui servent d'appui. Pour le caillebotis en aluminium, il faut éventuellement déplacer la barrette de renfort la plus proche de la coupe.
Pour la grille métallique galvanisée, les arêtes vives doivent être ébavurées après la coupe et les coupes doivent être protégées contre la corrosion, par exemple avec un spray de galvanisation à froid.

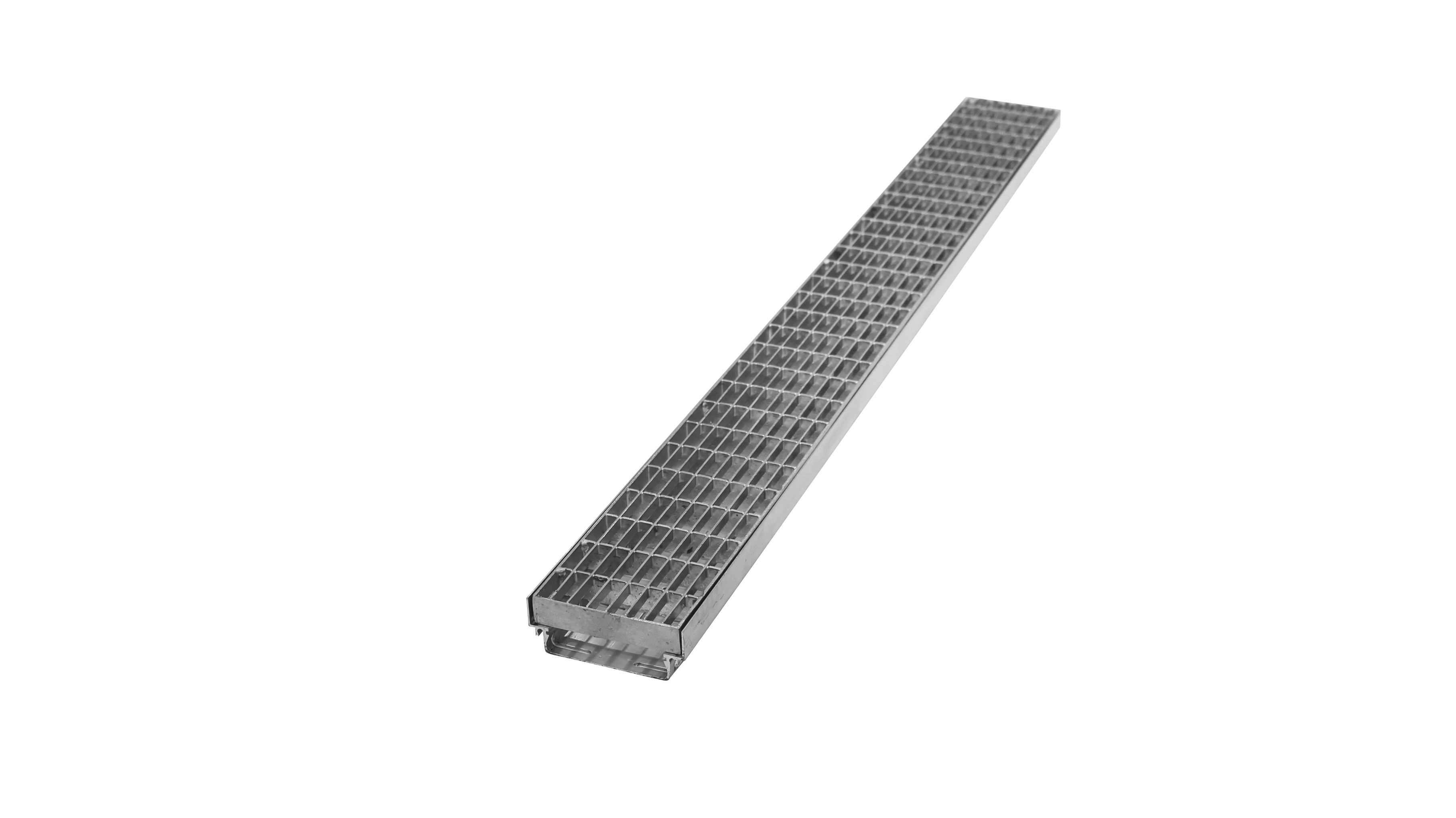

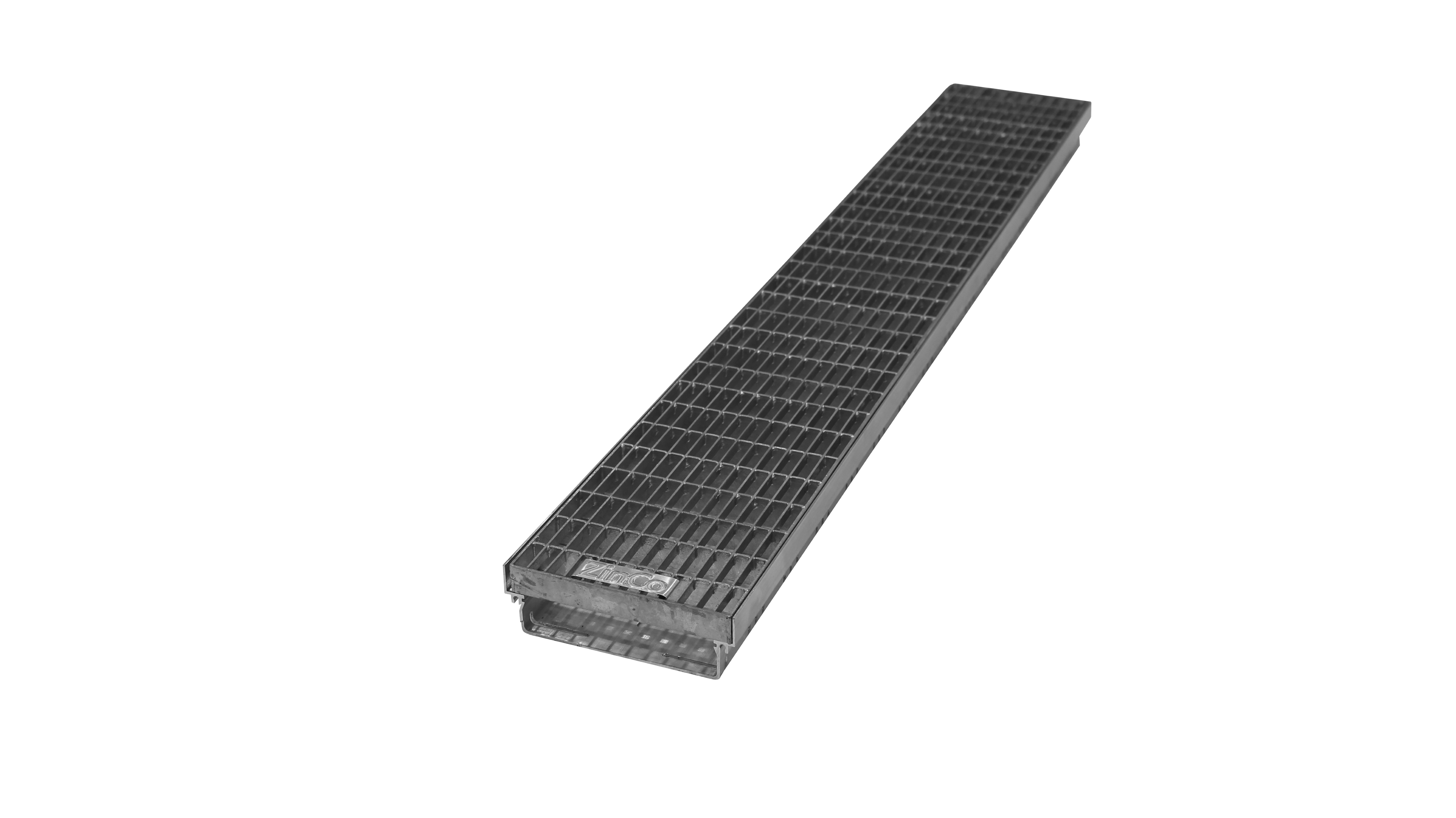

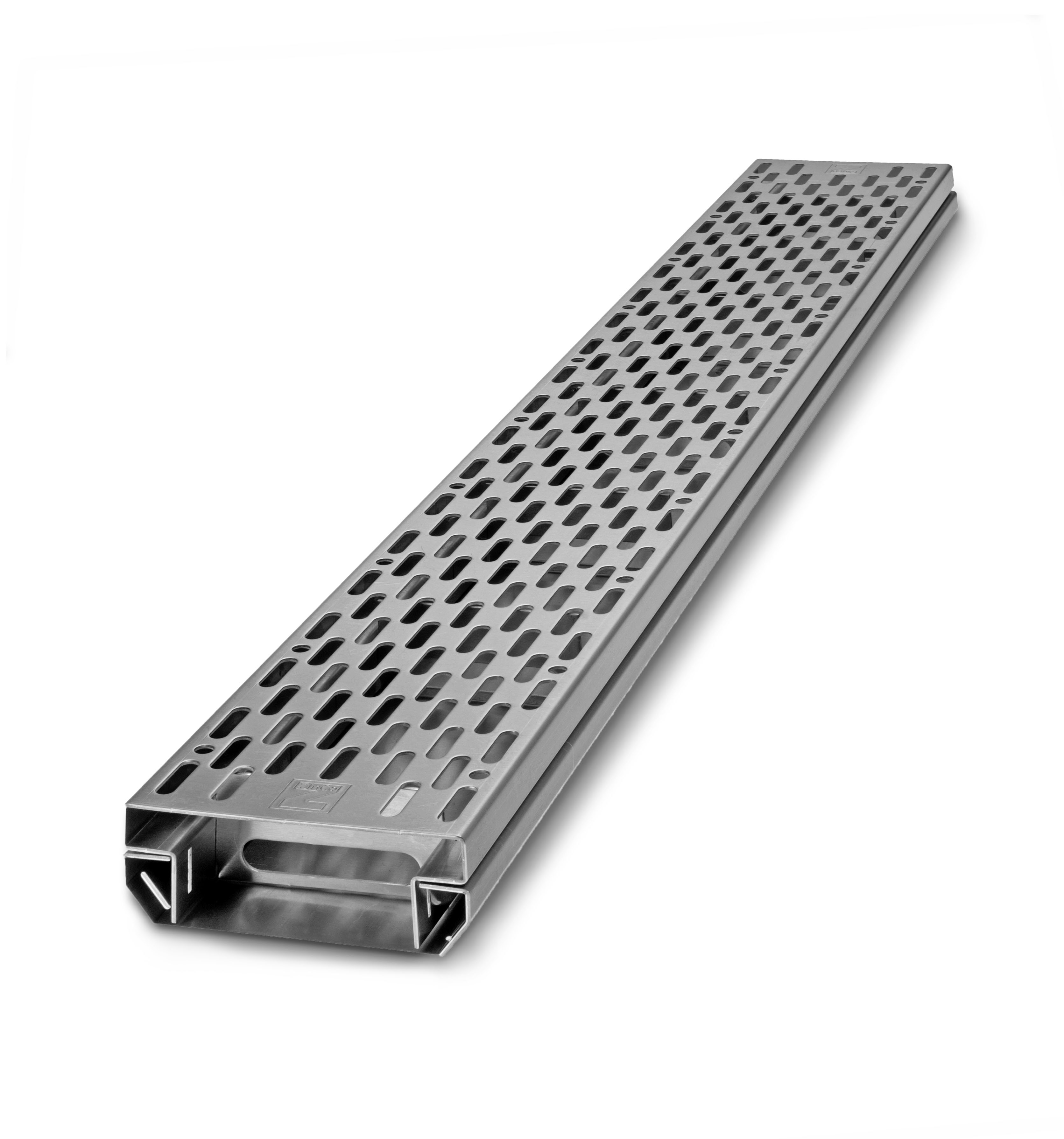

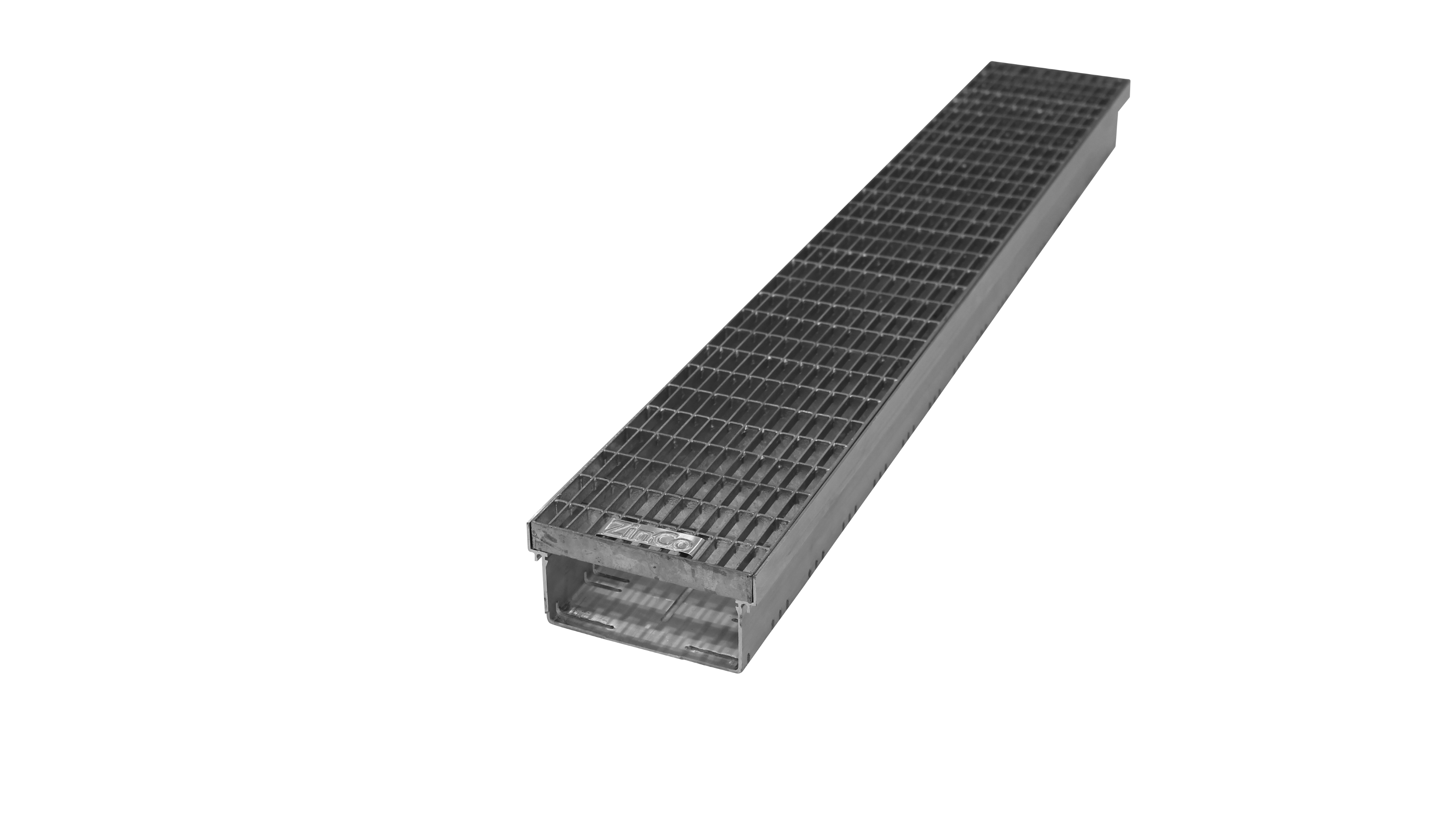

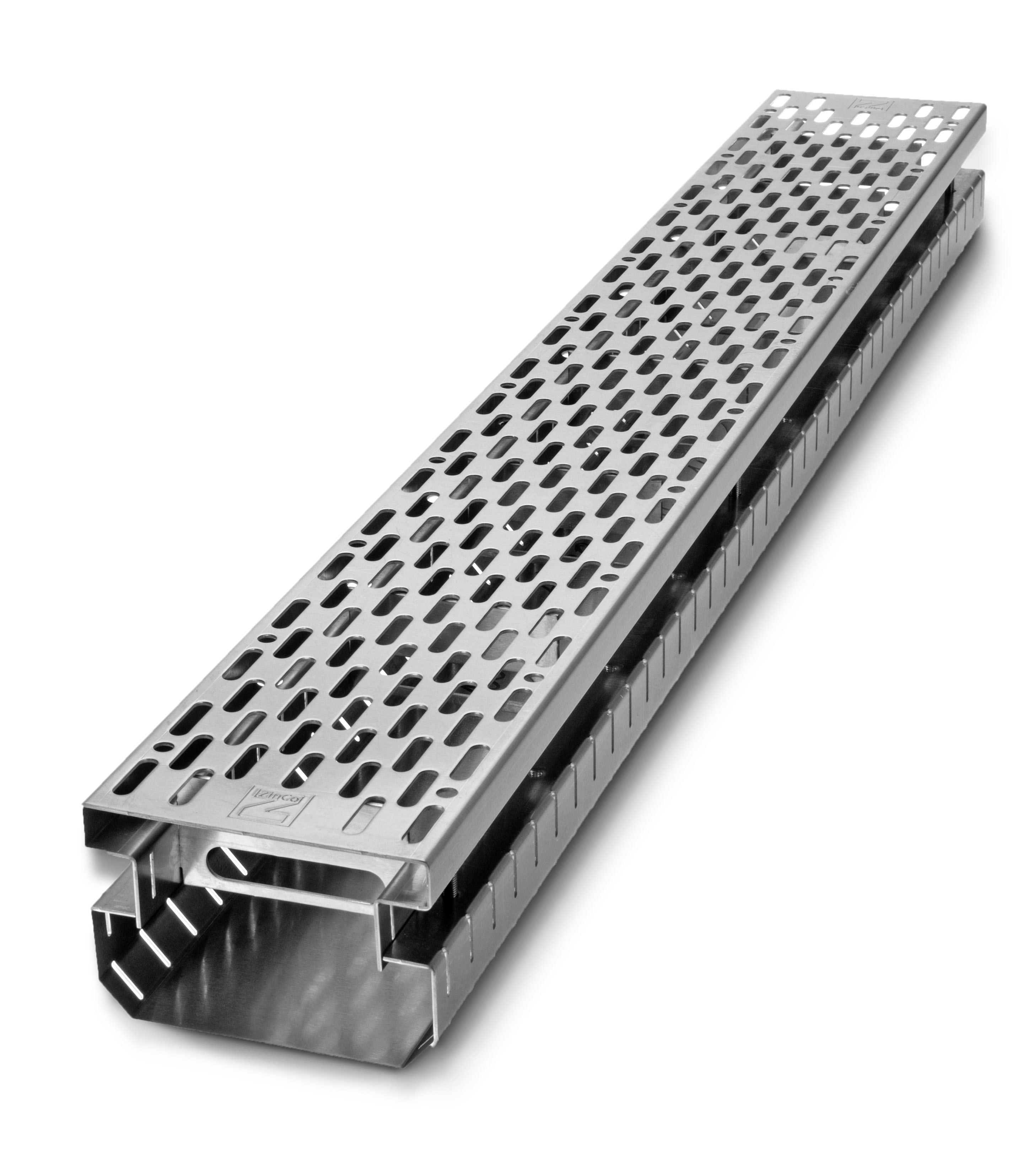

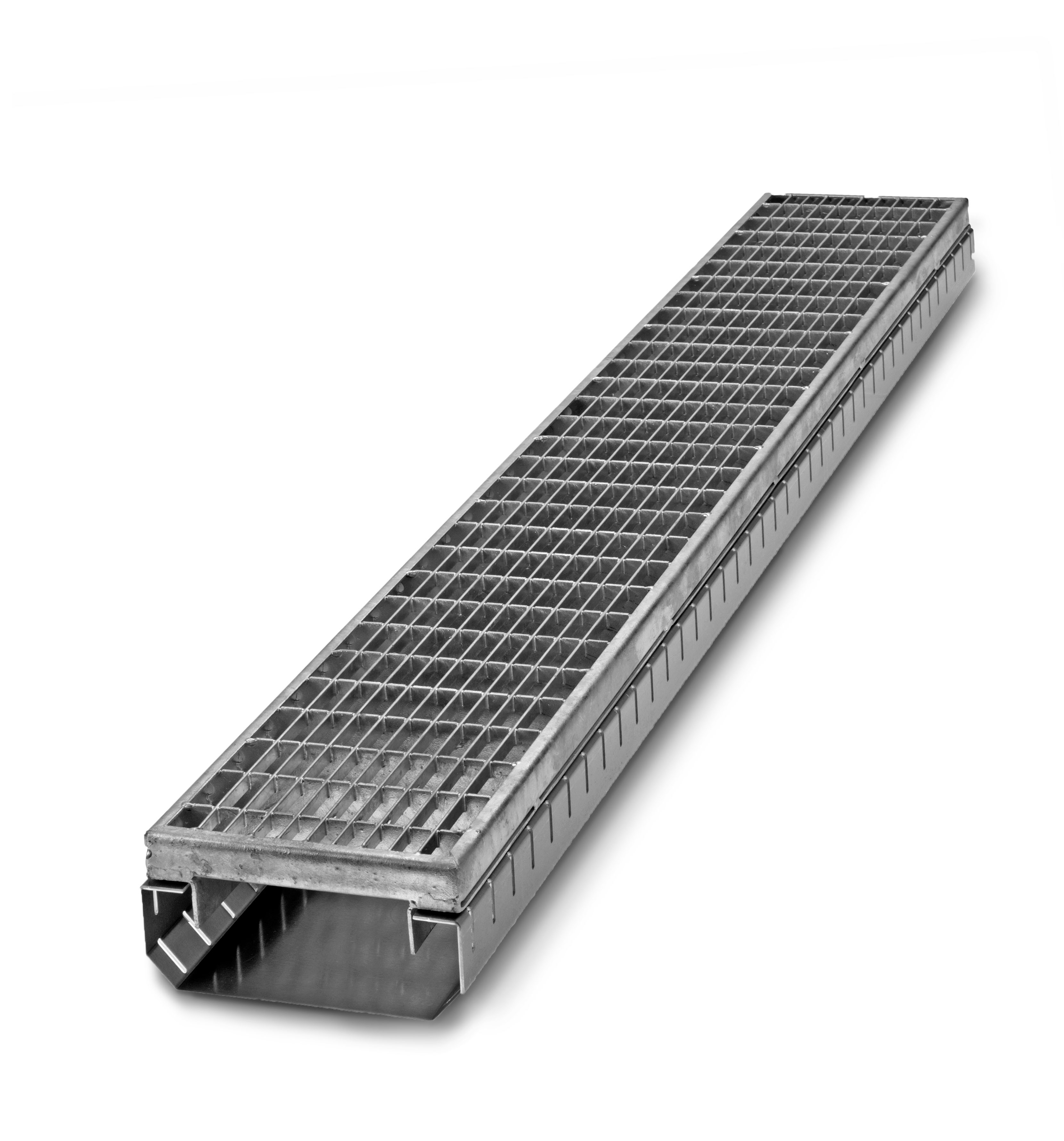

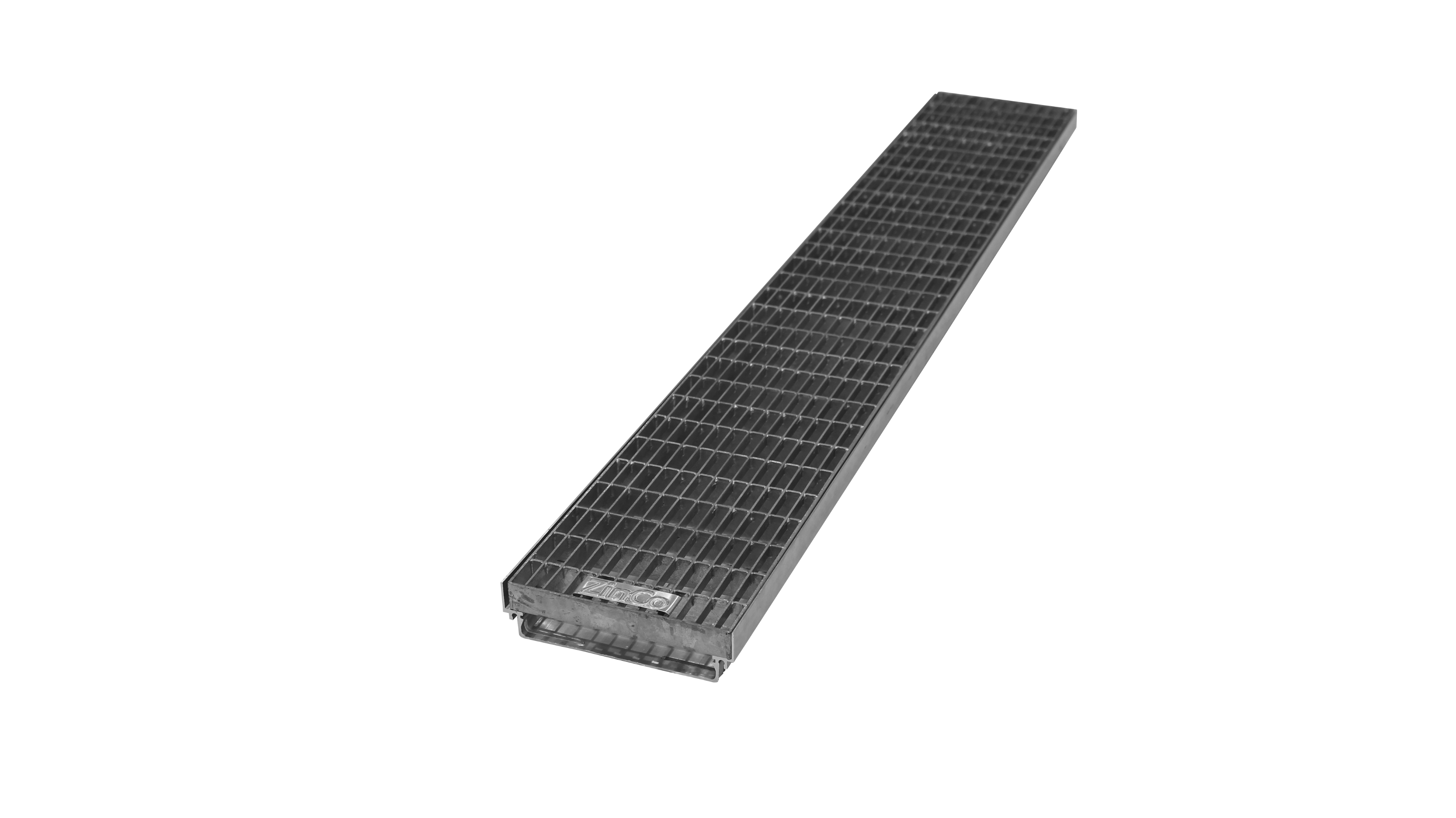

Ce produit existe aussi dans d'autres dimensions / spécifications
