Zinco Grille de Terrasse TR-H 40 x 40-95 réglable verticalement de 95 à 125 mm
Grilles stables en acier galvanisé à chaud à installer au-dessus d'un écoulement de terrasse.
Dimensions extérieures du cadre env. 40 x 40 cm, dimensions de l'ouverture env. 34 x 34 cm, grille largeur des mailles env. 33 x 11 mm, galvanisé à chaud, cadre de retenue du gravier en tôle d'acier galvanisée et revêtue de matière plastique, vieil argent antique, avec perforations pour fentes, poids approximativement / environ 6,0 kg/pièce
| Réf. produit : | 4409 |
|---|---|
| Couleur: | vieil argent antique |
| Matériau: | Cadre de rétention de gravier : acier galvanisé, revêtement plastique, Grille : acier galvanisé |
| Hauteur [mm]: | 95,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 6,0 |
| Dimension extérieure du cadre [mm]: | 400 x 400 |
| Dimension de l'ouverture [mm]: | 340 x 340 |
| Infos supplémentaires: | largeur des fentes : environ 3,5 mm ; largeur des mailles : environ 33 x 11 mm ; plage de réglage : environ 95-125 mm |
Hauteur 9,5 cm, dimensions extérieures du cadre env.40 x 40 cm, dimensions de l'ouverture env. 34 x 34 cm, hauteur réglable verticalement d'env. 95 à 125 mm sans enlever la grille, en acier galvanisé à chaud, capacité de charge : classe K selon DIN 19599, largeur des mailles env. 33 x 11 mm, avec cadre pare-gravier fendu en tôle d'acier plastifiée, livrer et monter sur un sol solide au-dessus de la sortie.
Marque : Zinco Grille de Terrasse "TR-H 40 x 40-95"
Unité : pce
N° d'article : 4409
Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail.
1
Montage :
Les grilles de terrasse se composent d'un cadre de rétention de gravier et d'une grille métallique. Elles sont adaptées à l'installation dans les revêtements de terrasse et sont placées directement au-dessus de la sortie du toit, sur la natte de protection et de stockage. Au préalable, toutes les couches sont découpées dans le diamètre de la sortie. Une coupe en croix ne suffit pas à cet effet.
L'élément de drainage est découpé de manière à être directement raccordé à la Grille de Terrasse.

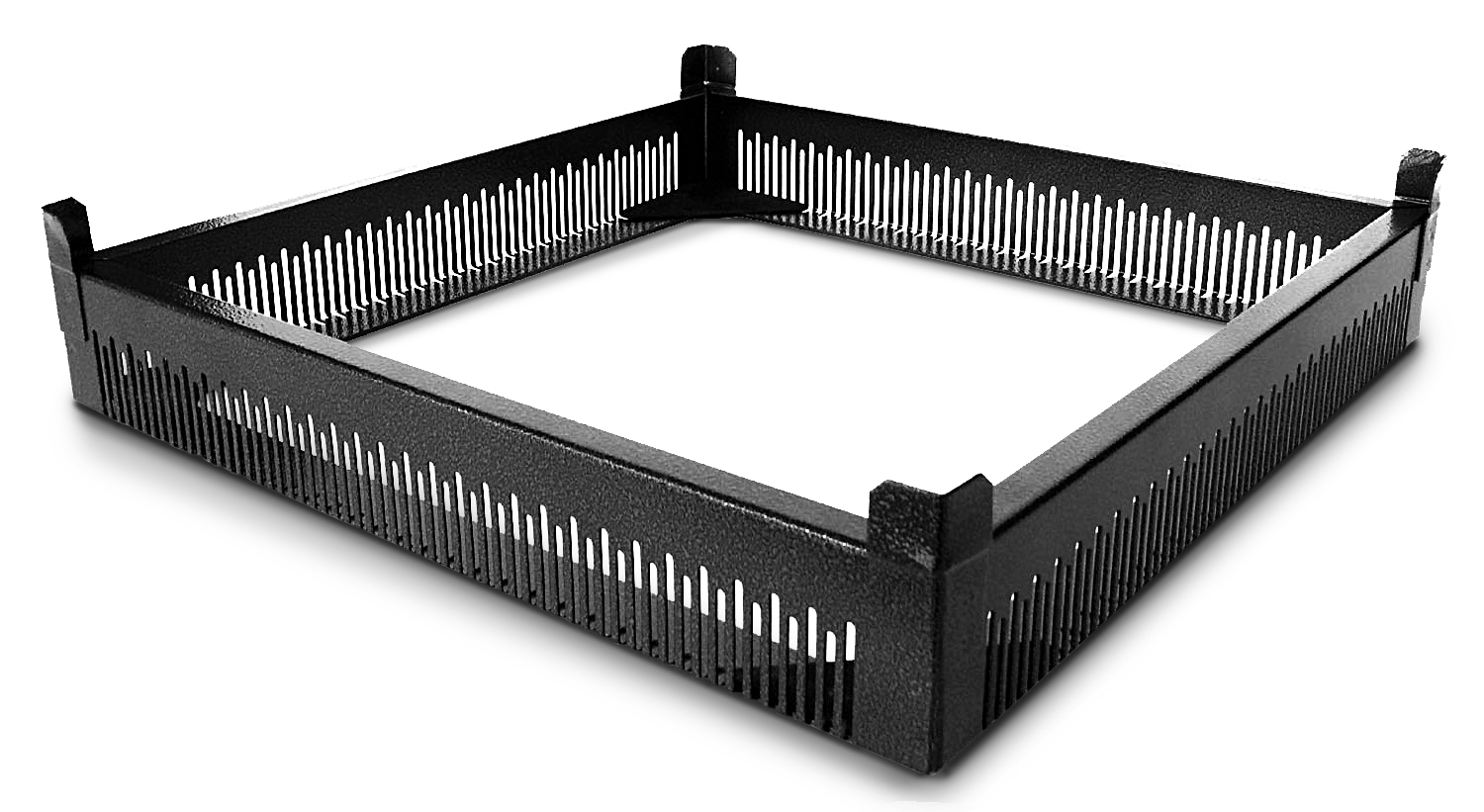

Des pièces d'extension peuvent être utilisées pour s'adapter à la hauteur souhaitée. Ceux-ci sont placés sous la Grille de Terrasse sur le tapis de protection. Trois pièces d'extension au maximum sont possibles. La grille de terrasse est placée sur la dernière pièce d'extension. Le réglage précis de la hauteur s'effectue par le haut à l'aide d'un tournevis, sans démonter la grille.
2
Découpage :
Les grilles de terrasse ne peuvent pas être découpées.
