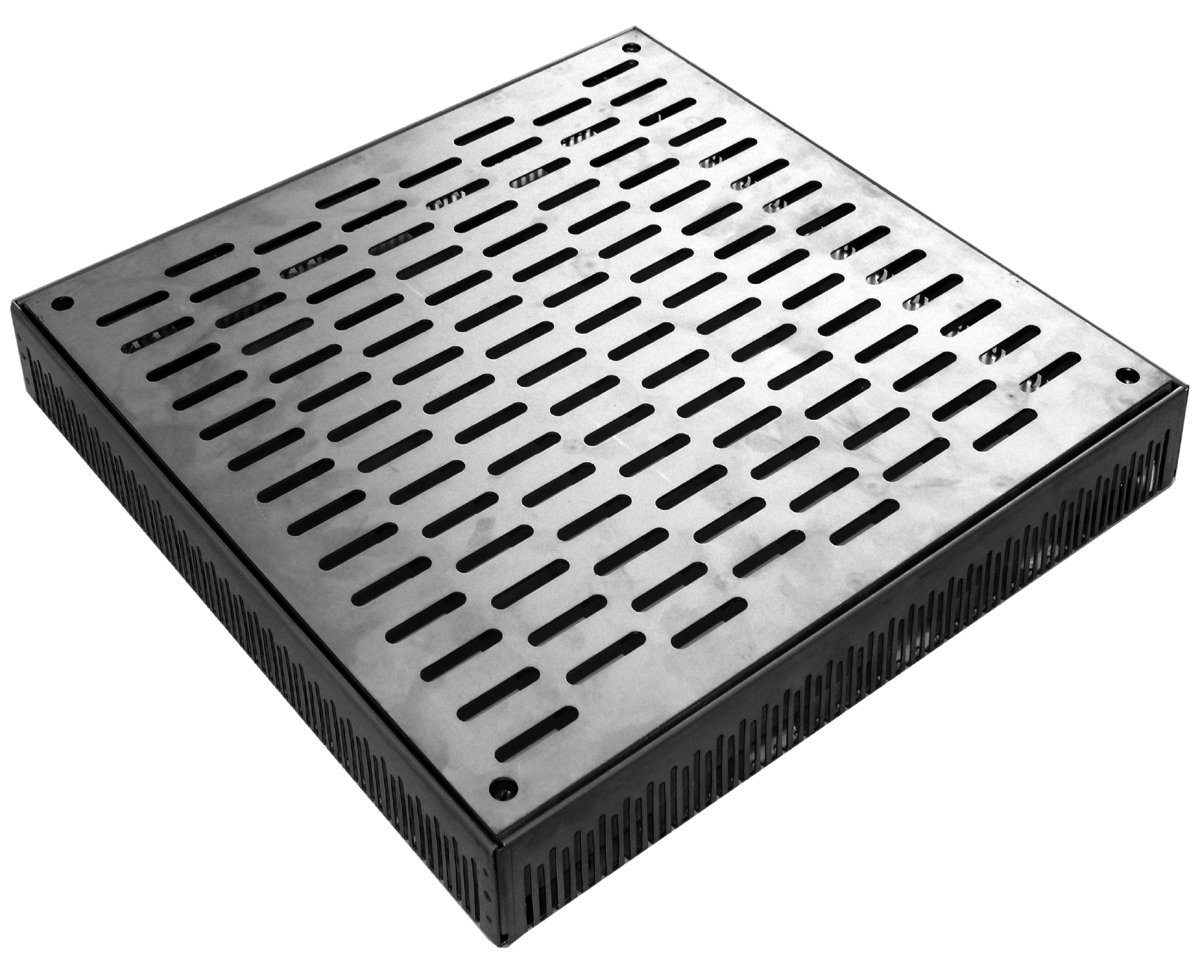

Zinco Grille de Terrasse TR-H 40 x 40-E, Acier inoxydable, fentes oblongues, HV 65-95
Grilles stables en acier galvanisé à chaud à installer au-dessus d'un écoulement de terrasse
Dimensions extérieures du puits approximativement / environ 40 x 40 cm, dimensions de l'ouverture environ 34 x 34 cm, corps de canal avec trous oblongs (environ 39 x 8 mm), aspect de caniveau BTR, cadre de rétention de gravier en acier inoxydable avec trous oblongs.
| Réf. produit : | 4474 |
|---|---|
| Matériau: | Cadre de rétention de gravier : Acier inoxydable, Couverture : Acier inoxydable |
| Hauteur [mm]: | 65,0 |
| Unité d'emballage: | pièce |
| Dimension extérieure du cadre [mm]: | 400 x 400 |
| Dimension de l'ouverture [mm]: | 340 x 340 |
| Infos supplémentaires: | avec trous oblongs (env. 39 x 8 mm) en aspect gouttière BTR ; plage de réglage approximativement / environ 65-95 mm |
en Acier inoxydable avec trous oblongs (env. 39 x 8 mm), aspect caniveau BTR, hauteur 6,5 cm, dimensions extérieures du cadre env.40 x 40 cm, dimensions de l'ouverture env. 34 x 34 cm, hauteur réglable d'env. 65 à 95 mm, capacité de charge : classe K selon DIN 19599, avec cadre pare-gravier fendu en acier inoxydable, livrer et installer sur un sol ferme au-dessus de la sortie.
Marque : Zinco Grille de Terrasse "TR-H 40 x 40 Acier inoxydable"
Unité : pce
N° d'article : 4474
La Grille de Terrasse TR-H doit être installée sur la couche de protection au-dessus du drain de la terrasse, l'ajustement grossier de la hauteur se fait en choisissant le cadre de rétention de gravier correspondant. Une fois le revêtement terminé, le réglage fin de la hauteur s'effectue par le haut à l'aide d'un tournevis. Il n'est pas nécessaire de démonter le test de grille.
Montage pièce d'extension pour TR-H (N° de commande 4412)
Pour l'adaptation à la hauteur souhaitée, on utilise des pièces d'extension (N° de commande 4412). Ceux-ci sont placés sous la Grille de Terrasse sur la couche de protection. Trois pièces d'extension au maximum sont possibles. La grille de terrasse est posée sur la dernière pièce d'extension. Une fois le revêtement terminé, le réglage fin de la hauteur s'effectue par le haut à l'aide d'un tournevis. Il n'est pas nécessaire de démonter le caillebotis.
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion vers le bas)
1.4 Natte de protection de l'accumulateur SSM 45
1.5 Construction du toit avec étanchéité/imperméabilisation résistante aux racines
2.1 Grille de Terrasse TR-H 40 x 40 - 65
2.2 Pièce d'extension pour TR-H 40 x 40 - 65
3.1 Sortie du toit
