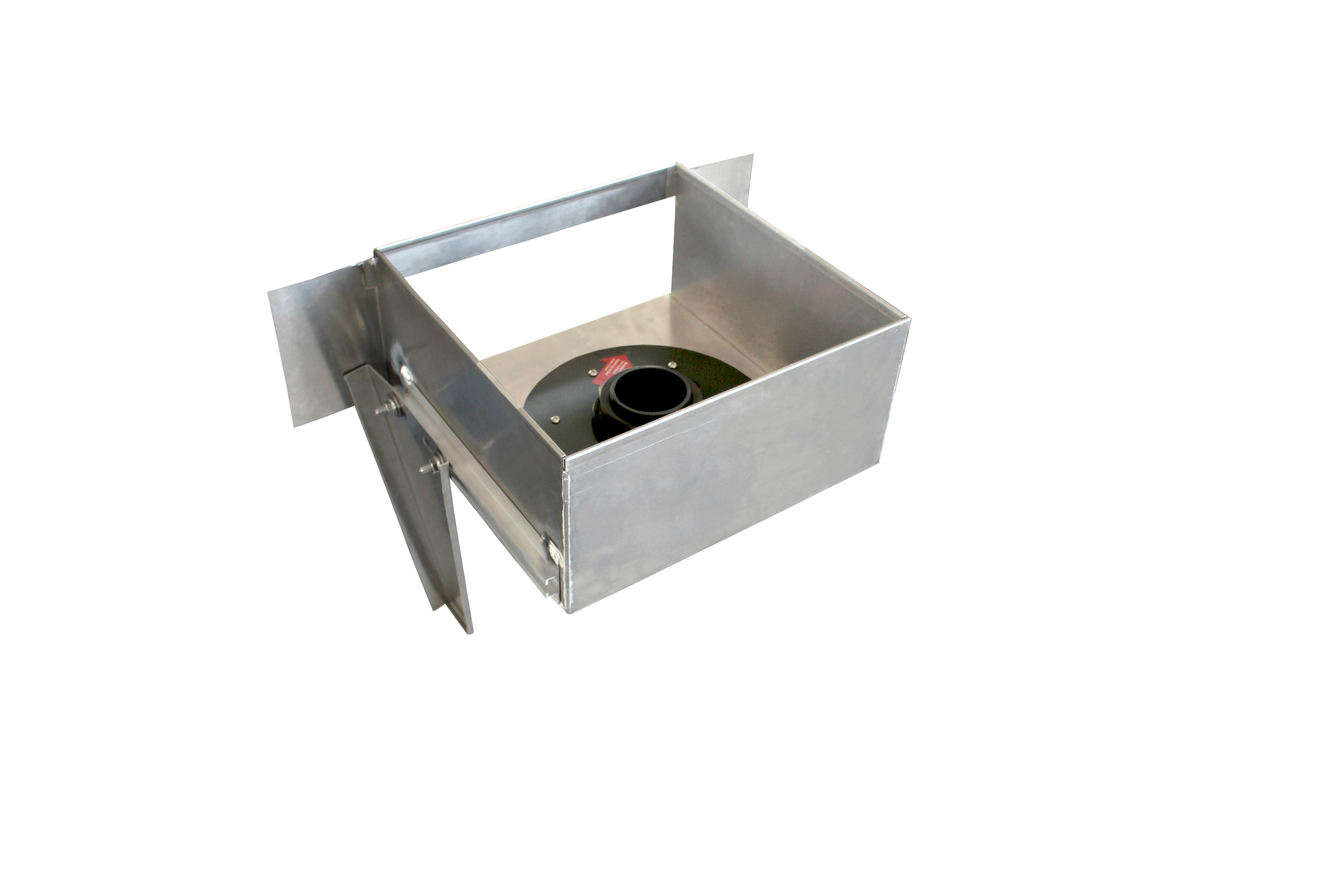

Zinco Tiefgaragen-Randübergabeschacht Set inkl. Retentions-Drossel RD 28

Zinco Kit de Rétention et Limiteur d'Ecoulement RD 28

Puits de transfert périphérique en aluminium à installer au bord du garage souterrain et à recevoir le réducteur de rétention RD 28.

Réf. produit : 4022

Ce produit existe aussi dans d'autres dimensions / spécifications: 4021

Informations sur le produit "Zinco Kit de Rétention et Limiteur d'Ecoulement RD 28"

Regard de Visite pour la connexion d'un tuyau de descente au bord du garage souterrain et le logement de l'étrangleur de rétention RD 28. Composé d'une partie inférieure de regard de visite en aluminium avec collerette de raccordement pour l'étanchéification avec de la matière synthétique liquide sur le repliage côté bâtiment. Hauteur approximativement / environ 200 mm, couverture, 400 x 400 mm. Y compris 2 consoles en acier galvanisé pour soutenir le Regard de Visite en saillie et fixer le tuyau de descente, couvercle inclus, étrangleur de rétention RD 28 inclus.

Properties table
Réf. produit :	4022
Matériau:	Puits de transfert périphérique en aluminium, RD 28 en PVC rigide
Hauteur [mm]:	200
Unité d'emballage:	pièce
Poids [kg]:	9
Dimension extérieure de la gaine [mm]:	400 x 400
Infos supplémentaires:	Débit d'eau moyen réglable - pour une hauteur d'accumulation de départ de 55 mm : d'environ 0,025 l/s à environ 0,60 l/s ; pour une hauteur d'accumulation de départ de 85 mm : d'environ 0,030 l/s à environ 0,75 l/s

Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail

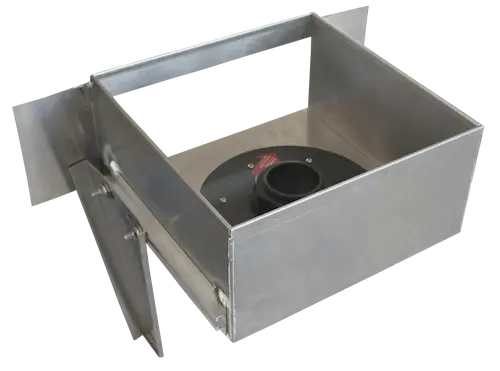

Le Regard de Visite pour garage souterrain se compose d'une partie inférieure de Regard de Visite et comprend l'étrangleur de rétention RD 28.

1_IMG_9345

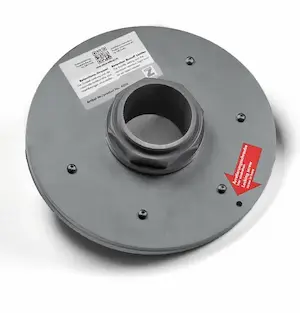

Réducteur de rétention RD 28 :

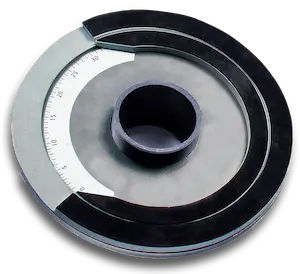

Vue de dessous :

Le puits de transfert de bord de garage souterrain doit être positionné sur le bord du garage souterrain au-dessus du tuyau de descente. Les collerettes de raccordement prémontées sur la partie inférieure du Regard de Visite servent à l'étanchéité. Une découpe d'approximativement / environ 45 cm de largeur et de max. 20 cm de profondeur dans le repliage est nécessaire sur le chantier. La partie inférieure du Regard de Visite doit être insérée dans le découper, les cols de raccordement doivent être étanchéifiés de manière professionnelle avec de la résine liquide sur le repliage / relevage.

L'eau de pluie ne doit pénétrer dans le puits que par l'ouverture prévue à cet effet. Il faut éviter que le puits ne s'affaisse en raison d'un montage correct.

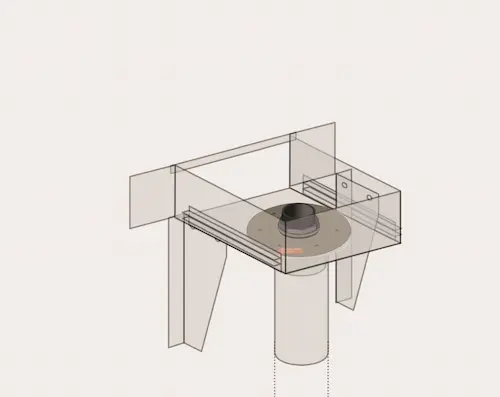

Vue ouverte :

4_TG_Kontrollschacht_2

Vue fermée :

Si l'on travaille avec des pièces d'extension, il faut enlever le couvercle du Regard de Visite avant le montage, mettre en place le nombre nécessaire de pièces d'extension et remettre le couvercle sur le Regard de Visite (hauteur maximale approximativement / environ 60 cm).
L'étrangleur de rétention RD doit être placé au-dessus de l'ouverture vers le tuyau de descente. Le passage de l'eau doit être réglé et ajusté à l'aide de l'échelle sur l'élément d'étranglement rapporté. Pour cela, il faut tourner la bride à visser vers la gauche ou vers la droite afin d'agrandir ou de réduire l'ouverture du passage d'eau.
