Zinco Retentions-Drossel-Set RDS 28 bestehend aus RD 28 und KS 10/40

Zinco Kit de Rétention et Limiteur d'Ecoulement RDS 28 composé de RD 28 et KS 10/40

Elément d'étranglement réglable maintenu par sa charge morte.

Réf. produit : 4000

Ce produit a des accessoires: 4013, 4012

Ce produit existe aussi dans d'autres dimensions / spécifications: 4002

Informations sur le produit "Zinco Kit de Rétention et Limiteur d'Ecoulement RDS 28 composé de RD 28 et KS 10/40"

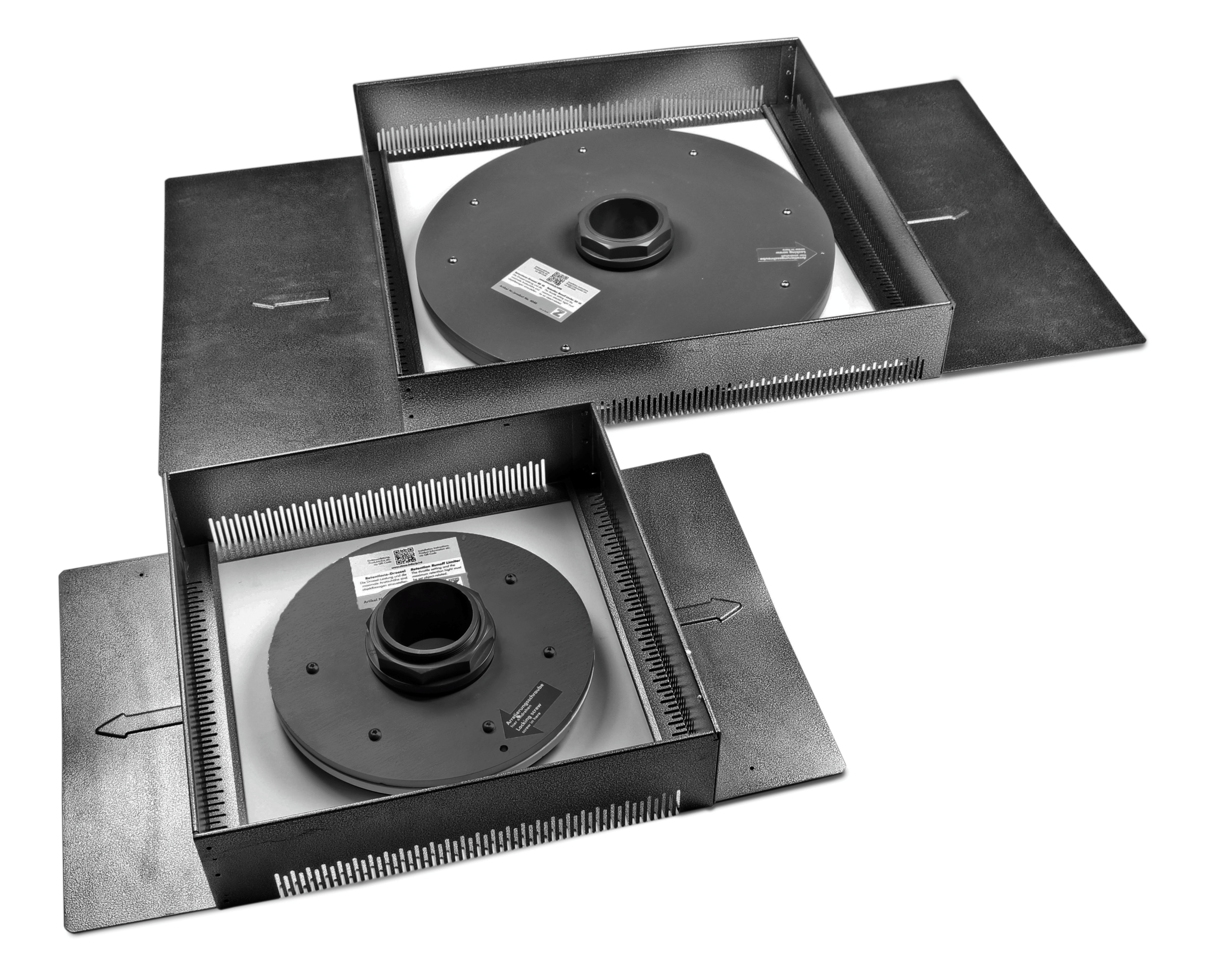

Composé d'un étranglement de rétention RD 28, réglable, à monter sur des écoulements de toit plat avec collerette de raccordement, bride, manchon de trop-plein et bagues de réglage en plastique, diamètre de la bride env. 280 mm, diamètre du manchon de trop-plein env. 75 mm, hauteur de trop-plein max. env. 85 mm, poids env. 2,5 kg, et Regard de Visite KS 10/40, hauteur 10 cm, dimension extérieure 40 x 40 cm,avec bride d'appui extractible sur deux côtés opposés, dimension extérieure du regard avec bride extraite env. 40 x 62 cm, dimension de l'ouverture env. 34,5 x 33,5 cm, corps de base en aluminium plastifié avec perforation latérale en forme de fente, couvercle verrouillable, en tôle d'acier galvanisée et plastifiée, couleur vieil argent antique, poids approximatif / environ 4,5 kg/pièce, poids total du set environ 7 kg

Properties table
Réf. produit :	4000
Matériau:	Regard de Visite : aluminium, Self : PVC dur
Hauteur [mm]:	100
Unité d'emballage:	pièce
Poids [kg]:	7,0
Dimension extérieure de la gaine [mm]:	400 x 400
Dimension de l'ouverture [mm]:	345 x 335
Bride [mm]:	400 x 630
Infos supplémentaires:	Diamètre de l'étrangleur : env. 280 mm ; diamètre du tuyau de trop-plein (intérieur) env. 75 mm ; hauteur du trop-plein (réglable) : approximativement / environ 30-100 mm

se composant de :

Etrangleur de rétention RD 28, utilisable au-dessus des écoulements de toitures plates avec collerette de raccordement, matériau : PVC dur, diamètre de l'étrangleur env. 280 mm, diamètre du manchon de trop-plein (intérieur) env. 75 mm, hauteur du trop-plein réglable de 20 à 85 mm,

et un

Regard de Visite KS 10/40

Hauteur 10 cm, dimensions extérieures du regard env. 40 x 40 cm, dimensions d'ouverture env. 34,5 x 33,5 cm, en aluminium plastifié, couleur vieil argent antique, avec bride d'appui extensible sur deux côtés opposés, perforation à fente sur tout le pourtour, couvercle verrouillable, amovible et résistant au piétinement en tôle d'acier galvanisée et plastifiée, rehaussable jusqu'à 50 cm avec des pièces d'extension KSA 10/40 de 10 cm de hauteur (N° de commande 4012).

livrer et monter au-dessus des sorties du toit sur les éléments Retentions-Spacer.

Un calcul spécifique à l'objet pour le réglage de l'élément d'étranglement est effectué par le fabricant.

Marque : Zinco Kit de Rétention et Limiteur d'Ecoulement RDS 28

Unité : pce

N° d'article : 4000

Le Kit de Rétention et Limiteur d'Ecoulement RDS se compose d'un réducteur de rétention RD et d'un Regard de Visite KS. L'étrangleur de rétention RD doit être positionné au-dessus de l'écoulement du toit plat et est maintenu par sa charge morte pour éviter qu'il ne glisse. Le passage de l'eau doit être réglé et ajusté à l'aide de l'échelle sur l'élément d'étranglement rapporté. Pour cela, il faut tourner la bride à visser vers la gauche ou vers la droite afin d'agrandir ou de réduire l'ouverture du passage d'eau. La hauteur du trop-plein doit être mesurée sur place et réglée de 30 mm à 100 mm au moyen du tuyau de trop-plein. Le réglage du débit et de la hauteur de trop-plein se fait selon les indications de la planification de l'évacuation des eaux. Un Regard de Visite doit être placé au-dessus de chaque Réducteur de Rétention RD. Avant le montage, les brides du Regard de Visite doivent être tirées dans le sens de la flèche jusqu'à ce qu'elles s'enclenchent. La feuille filtrante est posée sur le Regard de Visite et découpée de manière à ce que les fentes du Regard de Visite restent libres, mais que les deux brides soient recouvertes. La taille de l'ouverture à découper est d'environ 30 cm x 30 cm. Si l'on travaille avec des pièces d'extension, le couvercle du Regard de Visite doit être retiré avant le montage, le nombre nécessaire de pièces d'extension doit être mis en place et le couvercle doit être replacé sur le Regard de Visite (hauteur maximale approximativement / environ 60 cm). Une bande de gravier d'environ 30 cm de largeur est posée autour du Regard de Visite. Celle-ci empêche le glissement et l'enracinement des plantes et assure un marquage optique.
