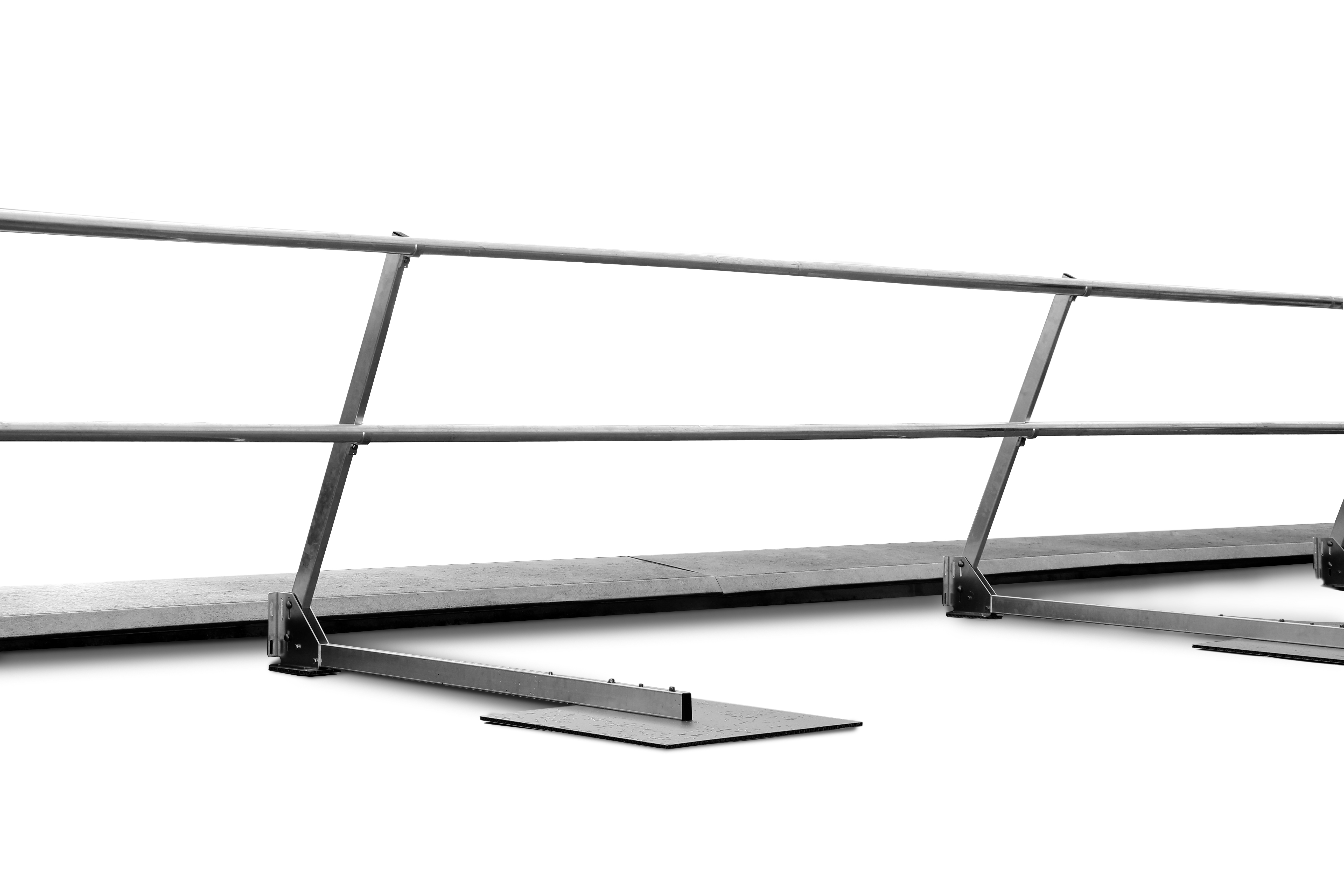

Zinco Module de poteaux Fallnet ASG Garde-corps de travail, y compris support de charge. Plaque

Fallnet®ASG-Garde-corps d'entretien

Instructions de montage et Instructions d'utilisation pour Fallnet ASG à TÉLÉCHARGER

Instructions de montage et d'entretien importantes :

Le ZinCo Fallnet ® ASG, associé à une charge superposée sous forme d'une végétalisation stable d'au moins 80 kg/m² (poids sec), constitue un système de protection latérale collective pour les travaux de maintenance temporaires selon la norme EN 13374 classe A.

Fabrication d'une végétalisation stable :

La végétalisation sert de contrepoids au Fallnet ® ASG. Il convient donc d'accorder une attention particulière à sa stabilité de position. Pour le substrat de végétation, il faut utiliser pour les composants principaux un matériau anguleux, concassé et spécifiquement lourd avec une densité apparente d'au moins 1000 kg/m³. La charge surfacique minimale à l'état sec installé de la végétalisation est de 80 kg/m². La mesure de végétalisation elle-même assure une protection supplémentaire grâce à l'enracinement. S'il existe un risque d'érosion par le vent entre la mise en place du matériau de remblai (= substrat) et la mesure de végétalisation, il convient de prendre des contre-mesures supplémentaires, par exemple sous la forme de nattes/éléments pré-végétalisés ou également de Jute Anti-Erosion Net. Un entretien et une maintenance annuels sont impératifs. Il faut s'assurer qu'il y ait durablement une végétation sur toute la surface et donc un enracinement = protection de la situation. L'épaisseur minimale de couche requise, en fonction du substrat utilisé, doit être vérifiée par échantillonnage lors de l'entretien annuel et documentée.

Consignes générales de montage, d'entretien et de sécurité

• Le montage et le contrôle du ZinCo Fallnet® ASG doivent être effectués par un personnel qualifié et instruit, en respectant les présentes instructions.
• Avant la construction, il convient de vérifier que toutes les pièces du ZinCo Fallnet® ASG ne sont pas endommagées. Toutes les pièces endommagées doivent être remplacées.
• La pente de toit ne doit pas dépasser 5°.
• Le ZinCo Fallnet® ASG ne doit être utilisé que sur des toits avec bordure / attique / parapet de toit. La hauteur de l'acrotère doit être d'au moins 50 mm. Si la différence entre la surface du substrat et le bord supérieur de la bordure est inférieure à 150 mm, des planches de rive supplémentaires doivent être montées.
• La distance entre les poteaux ne doit pas dépasser 2,6 m.
• Un module de poteaux doit toujours être monté au début/à la fin du ZinCo Fallnet® ASG. Le dépassement maximal de la lisse de garde-corps/de la lisse intermédiaire est ici de 0,3 m.
• La lisse de garde-corps ou la lisse intermédiaire est prolongée en emboîtant les différents éléments les uns dans les autres. Les connecteurs doivent être assemblés jusqu'à la butée.
• Le blocage des assemblages par emboîtement des lisses de garde-corps, des lisses intermédiaires et des raccords d'angle s'effectue à l'aide d'une vis de perçage.
• Les angles des lisses de garde-corps et des lisses intermédiaires doivent être formés avec des raccords d'angle. Les distances entre les Raccords d'Angle et les poteaux sont de 0,44 m maximum d'un côté et de 1,65 m maximum de l'autre côté.
• Les poteaux sont réglables verticalement. L'espace libre entre la lisse intermédiaire et la planche de rive ou entre la lisse intermédiaire et le bord supérieur de la bordure / attique doit être de 470 mm maximum dans chaque cas.
• Tous les écrous et vis doivent être serrés à 10 Nm. Pour éviter le "grippage", les longes doivent être pourvues d'un lubrifiant approprié.
• Il faut veiller à ce que les ouvertures entre le système de protection latérale et les autres constructions au bord du bâtiment / bord de chute soient aussi petites que possible et ne dépassent pas 120 mm pour la lisse de garde-corps / lisse intermédiaire et 20 mm pour la planche de rive.
• La Barre de Sécurité doit se trouver à au moins 1000 mm au-dessus de la surface prévue du substrat.

Consignes de sécurité et directives générales :

• Avant la construction, s'assurer que toutes les pièces nécessaires sont disponibles.
• Seuls des éléments d'origine non endommagés doivent être utilisés.
• N'apporter au produit aucune modification susceptible de nuire au fonctionnement ou à la sécurité.
• Pour tous les travaux, respecter les règles techniques en vigueur, les prescriptions relatives aux travailleurs (AUVA), le décret sur la sécurité des entreprises (BetrSichV) ainsi que les informations, règles et prescriptions des associations professionnelles.
• Lors du montage du ZinCo Fallnet® ASG, il faut veiller à ce que les monteurs soient protégés contre les chutes.
• Après la chute d'une personne ou la chute d'un objet contre ou dans le ZinCo Fallnet ® ASG, il est interdit d'utiliser le garde-corps
• le garde-corps ne peut continuer à être utilisé que s'il a été contrôlé et libéré par une personne compétente.
• Il convient de veiller à ce que la stabilité du ZinCo Fallnet® ASG soit vérifiée après le montage ou avant le début des travaux sur le toit. Il convient notamment de vérifier la stabilité de la végétation. Si des signes d'érosion sont visibles, il convient de vérifier l'épaisseur minimale de la couche de support de la végétation et, le cas échéant, de bloquer le garde-corps jusqu'à ce que le défaut soit corrigé.

ZinCo Fallnet ASG Éléments structurels :

1 module de poteaux
(complet avec potence
et plaque de contrepoids)
2 Barre de Sécurité
3 Lisse intermédiaire
4 Planche de rive
5 Poids de charge
6 Raccord d'Angle

Outils nécessaires :

Clé à vis SW 13
Serrer les écrous avec un mouvement de torsion de 10 Nm
Visseuse sans fil
Mèche de 3,5 mm de diamètre
Scie à onglet, adaptée à l'aluminium ou alternativement coupe-tube 2 pouces

Mettre en place les poteaux :

En principe, le garde-corps peut être monté selon deux inclinaisons : 90° ou 67,5°. C'est pourquoi les étapes nécessaires pour les deux cas d'application sont indiquées ci-après dans la colonne correspondante.

Desserrer la sécurité de transport du module de potelet :

Desserrer l'écrou marqué et dévisser la vis.

Étape 2 : Amener le poteau à l'inclinaison souhaitée :

Déplier le poteau à 90° et introduire la vis. / Ouvrir le poteau à 67,5° et introduire la vis.

Fixation des poteaux :

Pour la position du poteau à 90° : placer la rondelle et l'écrou et serrer.

Pour la position du poteau à 67,5° : placer la rondelle et l'écrou et serrer.

Appliquer un tapis de protection sur la surface du toit :

Indépendamment de l'inclinaison souhaitée pour les poteaux du garde-corps, il convient d'appliquer sur toute la surface, conformément à l'inclinaison souhaitée pour les poteaux, une natte de protection
Une natte de protection d'au moins 300 g/m² est appliquée.

Mise en place des modules de poteaux :

Pousser chaque poteau entièrement contre la bordure / attique / parapet de toit !

Monter les lisses de garde-corps et les lisses intermédiaires :

Insérer la Barre de Sécurité/intermédiaire dans la fixation du tube. Serrer la vis à fond.

Assemblage de la Barre de Sécurité ou de la Barre intermédiaire :

Prolonger la lisse de garde-corps ou la lisse intermédiaire en emboîtant les différents éléments les uns derrière les autres.

Attention ! Veiller impérativement à ce que les raccords enfichables soient assemblés jusqu'à la butée.

L'assemblage par emboîtement est fixé durablement au moyen de vis de perçage.

Formation des angles :

Insérer l'articulation en fonte dans la Barre de Sécurité/intermédiaire, percer un trou de 3,5 mm de diamètre à chaque fois
à environ 15 mm du bord et fixer l'articulation en fonte avec des vis de perçage autotaraudeuses. Il est judicieux de fixer la
Fixer l'articulation en fonte d'un côté avant de fixer les montants afin d'éviter toute chute (bord de toit / périmètre !)

Les distances entre les articulations et les poteaux sont de 0,44 m maximum d'un côté et de 1,65 m maximum du deuxième côté.

Appliquer de la végétation pour sécuriser la position

Conformément aux avis donnés au début du document pour une végétalisation en position sûre, il faut maintenant réaliser une végétalisation en position sûre sur toute la surface. La végétalisation vient ici également se poser sur la plaque de contrepoids de la flèche du poteau et assure ainsi le lestage nécessaire !

Monter les planches de bord

Cette étape n'est nécessaire que si la distance entre le plan de travail et le bord supérieur de la bordure / attique est inférieure à 15 cm. Veiller à ce que l'espace libre entre le bord inférieur de la planche et la surface du substrat soit toujours inférieur à 20 mm.

Selon la hauteur de la végétalisation, deux cas de montage différents se présentent :

Cas 1 : utilisation du trou oblong supérieur au pied du poteau : pour chaque poteau, insérer deux vis à tête marteau dans la rainure en T inférieure de la planche de bordure, les enfiler dans les trous oblongs longs du pied du poteau, placer les écrous et les serrer.

Cas 2 : utilisation de 2 étriers en tôle par poteau

Si la hauteur de la végétalisation est suffisante, fixer la planche de bordure directement sur le Poteau de Rembarde :

Insérer quatre vis à tête marteau par poteau dans la rainure en T de la planche de rive et les introduire dans les trous des tôles de fixation sur le poteau. Fixer ensuite les écrous et les serrer à fond.

Assemblage de la planche de rive et de la formation d'angle

Insérer quatre vis à tête marteau dans le support d'assurage de la planche de rive, les insérer dans les trous du raccord d'about ou d'angle, poser des rondelles et des écrous, puis serrer.
