Zinco Pare-Graviers KL Largeur approximativement 10 cm, aluminium

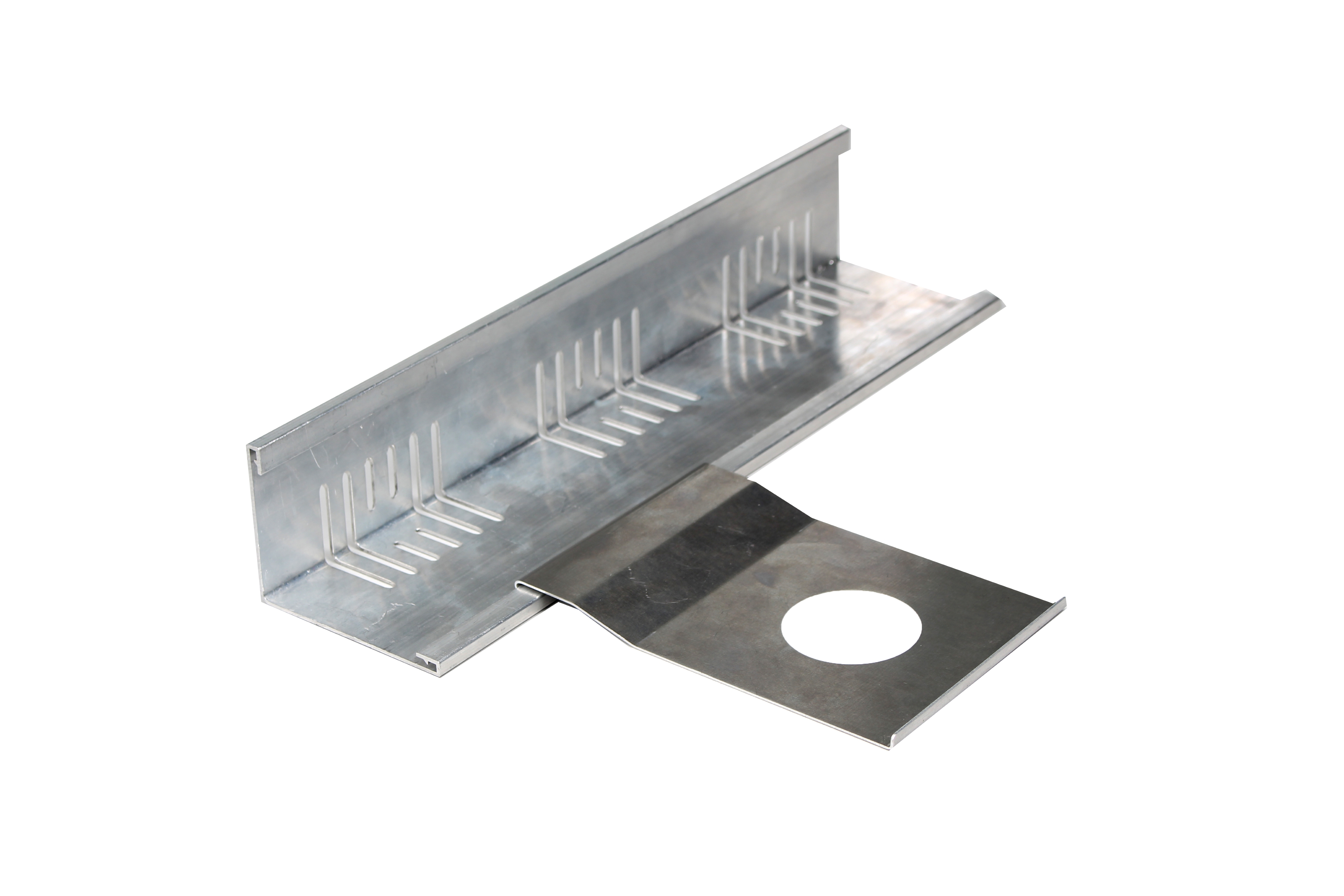

Fixation des Pare-Graviers KL 60/80 à KL 140/160 au moyen de profilés de maintien :

Les profilés de maintien (N° de commande 7905) peuvent être utilisés avec tous les guides de gravier en aluminium extrudé ZinCo (KL 60/80, KL 80/100, KL 100/120 et KL 140/160). Ils servent à sécuriser les Pare Graviers sur les toits à faible pente (jusqu'à 10° maximum) pour éviter qu'ils ne glissent.

Les profilés de retenue sont introduits jusqu'à la butée dans la feuillure de la patte servant d'appui. Les pattes elles-mêmes sont à leur tour fixées sur l'étanchéité du toit par des bandes de 10 cm de largeur et d'environ 25 cm de longueur, réalisées dans le même matériau que l'étanchéité du toit elle-même. Il faut veiller à ce que la bande d'étanchéité soit directement en contact avec le repliage / relevage arrière de la bande, d'environ 4 mm de hauteur. Le montage des profilés doit être effectué de manière à ce que la charge sur les bandes soit exercée en traction !

Par Pare-Graviers de 2 m de longueur, il faut prévoir - en fonction de la charge - au moins deux profilés de maintien, en veillant à ce que l'étanchéité du toit soit elle-même fixée sur le support dans la zone concernée. Les joints des Pare Graviers doivent être sécurisés à l'aide de connecteurs.

1 = Pare-Graviers ZinCo KL 60/80, KL 80/100, KL 100/120, KL 140/160

2 = Profilé de maintien (N° de commande 7905)

3 = Bande de matériau d'étanchéité, dimensions approximativement / environ 10 cm x 25 cm

4 = Charge uniquement en traction
