Zinco Profil de couplage KP40/40 pour relier des SB200 individuels
Le profilé de couplage KP 40/40 fait partie de la surélévation solaire verticale pour les modules bifaciaux.
en aluminium naturel AlMgSi 0,5, état brut d'extrusion, L x H = 40 x 40 mm, poids d'environ 1,0 kg/m, longueur 6 000 mm, avec une rainure de montage de chaque côté, fixation au support à l'aide de vis à tête marteau M10, qualité A2, matériel supplémentaire requis : deux Connecteurs de Profil par joint, référence : 9735
| Réf. produit : | 9731 |
|---|---|
| Couleur: | Aluminium naturel |
| Longueur [m]: | 6,0 |
| Matériau: | aluminium extrudé AlMgSi 0,5 |
| Largeur [mm]: | 40 |
| Hauteur [mm]: | 40 |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 6,45 |
| Informations complémentaires: | avec une rainure de montage de chaque côté |
Fourniture et montage d'un profilé d'accouplement pour relier des SB 200 individuels, en aluminium naturel AlMgSi 0,5, brut de laminage, l x h = 40 x 40 mm, poids d'environ 1,0 kg/m, longueur 6000 mm, y compris connecteurs (besoin de 2 pièces par joint) et moyens de vissage
Marque : Zinco "Profilé d'accouplement KP 40/40", y compris raccords et vis
Unité : pce
N° d'article : 9731
Étendue de la livraison par unité :
1 Zinco Base Solaire® SB 200
1 Kit de cadres de base solaire SGS 90
2 profilés de couplage
4 raccords de modules
4 Raccord d'Angle
2 connecteurs centraux
1 paquet de matériel de fixation
Outils nécessaires :
Clé à douille SW 15
Clé à douille SW 13
Tronçonneuse à disque
Étapes de montage :
Placer le Kit de cadres de base solaire SGS 90 sur les points de fixation prémontés de la Base Solaire SB 200.
Serrer à la main le SGS 90 avec les écrous, y compris la rondelle, couple de serrage ≥ 20 Nm.
SB 200 avec SGS 90 monté, à dimensionner selon la planification Zinco.

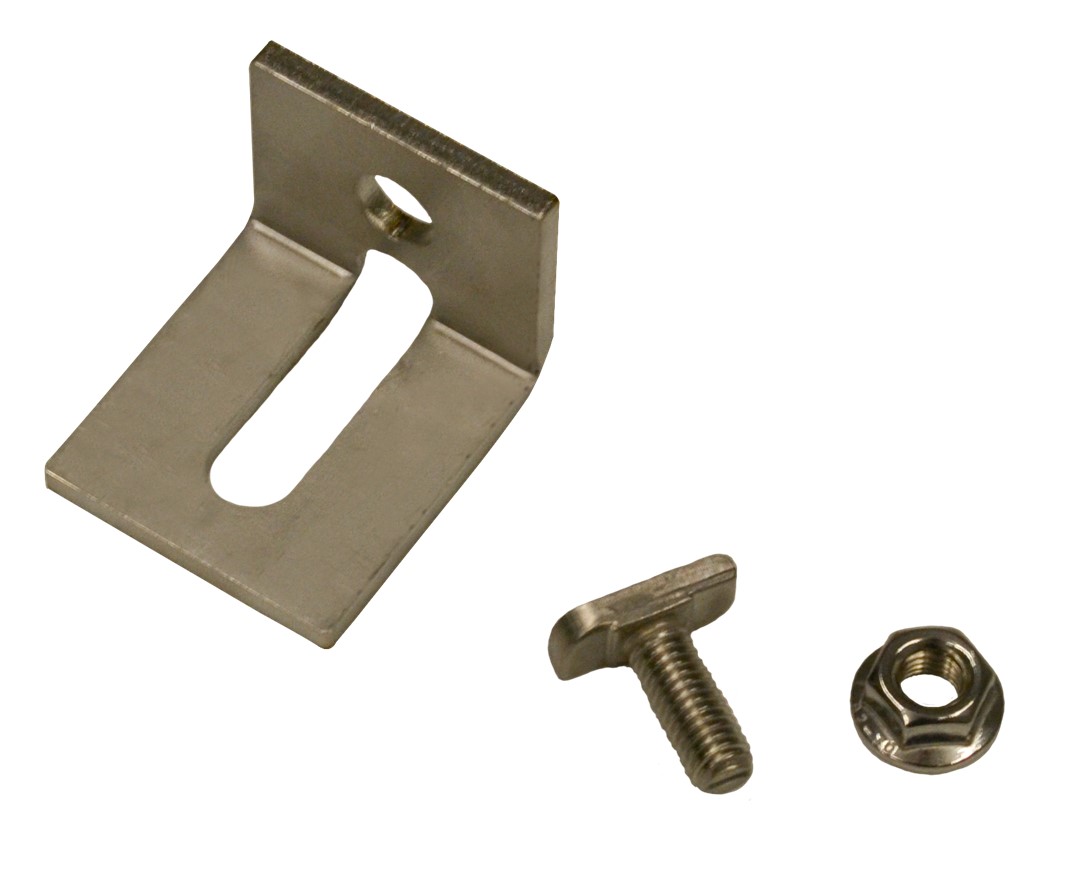

Profilés de couplage horizontaux avec Raccord d'Angle...
... ou le raccord central et le matériel de fixation avec le SGS 90, couper les profilés de couplage en fonction de la taille du module
Les profilés de couplage horizontaux, reliés aux SGS 90.
Mise en place du module bifacial, montage au moyen de 4 connecteurs de module et du matériel de fixation sur les profilés de couplage horizontaux.
Unité de module entièrement montée avec 2 SGS 90.
Avis :
- La température du matériau ne doit pas être inférieure à +5 ° lors de l'exécution du montage.
- Le SB 200 est placé sur une couche de protection et doit toujours être rempli et recouvert sur toute sa surface avec des matériaux en vrac.
- Réaliser la charge superposée selon les indications de la statique.
- Nous déclinons toute responsabilité en cas de non-respect des instructions de montage.
