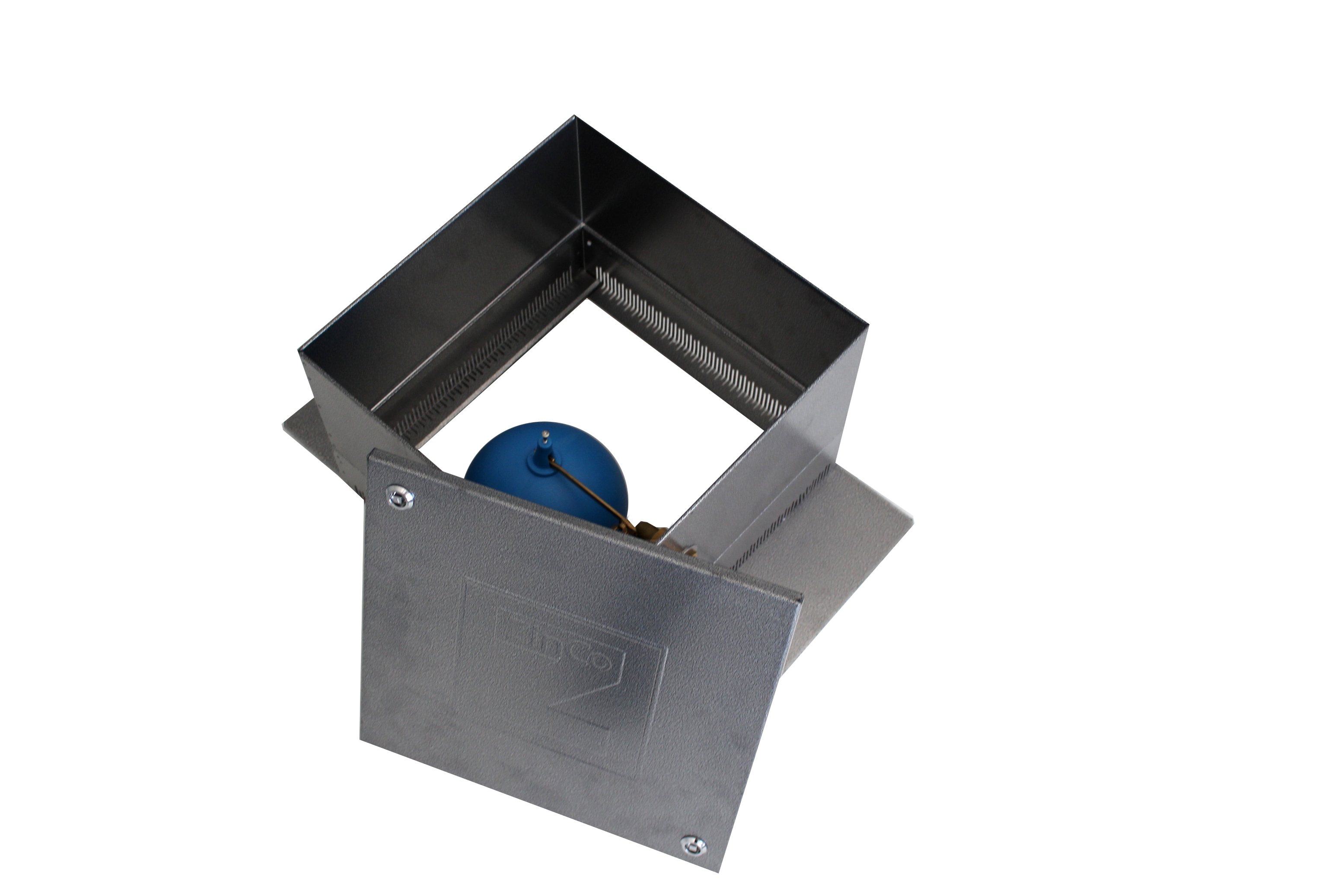

Zinco Puits de contrôle et d'irrigation KB 30, hauteur 30 cm, contrôlé par flotteur
Puits d'irrigation pour l'arrosage automatique des toits verts intensifs jusqu'à une superficie approximativement / environ de 400 m².
automate d'arrosage commandé par flotteur pour l'arrosage par aspersion sur les toits à degré zéro, distances de séparation selon DIN EN 1717, kit comprenant une vanne d'entrée avec flotteur (1/2 pouce), un Regard de Visite KS 10/40, une rehausse KSA 20/40, un couvercle verrouillable, poids : approximativement / environ 7,65 kg.
| Réf. produit : | 4034 |
|---|---|
| Couleur: | vieil argent antique |
| Matériau: | Puits : aluminium, revêtement en matière plastique, pièce d'extension et couvercle : tôle d'acier galvanisée et plastifiée |
| Hauteur [mm]: | 300,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 7,65 |
| Dimension extérieure de la gaine [mm]: | 400 x 400 |
| Dimension de l'ouverture [mm]: | 370 x 370 |
| Largeur de la fente [mm]: | 3,0 |
| Infos supplémentaires: | Pression d'écoulement minimale approximativement / environ 1,0 bar, pression d'eau maximale admissible environ 6,0 bar, hauteur d'accumulation environ 3-10 cm, différentiel de commutation < 5 mm. |
Hauteur approximativement 30 cm, dimensions extérieures du puits environ 40 x 40 cm, bride environ 40 x 62 cm, largeur d'ouverture environ 34,5 x 33,5 cm, en aluminium et acier galvanisé, revêtement par poudre, avec bride extractible. Valve à flotteur intégrée pour la régulation automatique du niveau de remplissage. Alimentation en eau par tuyau ou canalisation 1/2" ; couverture, couvercle verrouillable.
Pression d'écoulement minimale approximativement / environ 1,0 bar
pression d'eau max. admissible approximativement / environ 6,0 bar
hauteur d'accumulation possible approximativement 10 cm
Marque : Zinco Puits de contrôle et d'arrosage "KB 30
Unité : pce
N° d'article : 4034
1.2 Terre de système "jardin du toit" ou terre de système "gazon", à partir de 200 mm, pour une hauteur de remblayage de plus de 350 mm avec Zincolit® Plus comme sous-substrat
1.3 Toile Filtrante SF
1.4 Floradrain® FD 60 neo rempli d'approximativement 27 l/m² de ZinColit® Plus, (ouvertures pour la diffusion en haut)
1.5 Natte de protection ISM 50
1.6 Bande anti-racines WSB 100-PO
1.7 Structure du toit avec étanchéité du toit résistante aux racines
2.1 Puits de contrôle et d'irrigation KB 30
2.2 Bande de gravier / plaques dans le lit de gravillons comme bande de propreté
2.3 Feuille filtrante SF
Installation du puits de contrôle et d'irrigation KB 30
Avant d'installer le Regard de Visite et d'Irrigation KB 30, les brides du Regard de Visite doivent être retirées dans le sens de la flèche jusqu'à ce qu'elles s'enclenchent. Ensuite, le KB 30 est placé directement sur la couche de protection au niveau de l'arrivée d'eau existante. Si l'on travaille avec des éléments de rehausse (KSA 8 ou KSA 20), le couvercle du Regard de Visite est retiré pour le montage, le nombre nécessaire d'éléments de rehausse est mis en place et le couvercle est replacé sur le Regard de Visite (hauteur maximale approximativement / environ 60 cm). Une bande de gravier d'environ 30 cm de largeur est posée autour du Regard de Visite. Celle-ci empêche le glissement et l'enracinement des plantes et assure un marquage optique. L'alimentation en eau doit être raccordée à la vanne d'entrée prémontée par le biais d'un tuyau ou d'une conduite ½". Une pression d'écoulement minimale admissible d'approximativement / environ 1,0 bar, une pression d'eau maximale admissible d'environ 6,0 bar, doit être respectée.
Montage du kit de verrouillage
En cas d'utilisation d'un kit de verrouillage, celui-ci est installé dans les trous pour les doigts du couvercle. Pour ce faire, les écrous situés à l'arrière du dispositif de blocage sont dévissés, les dispositifs de blocage sont insérés par le haut dans le trou correspondant et orientés de manière à ce que le quart de tour du mécanisme de fermeture s'engage sur le bord du Regard de Visite. Pour finir, les écrous sont remis en place par le bas et serrés.
Entretien
Le Regard de Visite doit être régulièrement ouvert et le dispositif de flottement contrôlé au cours de l'entretien et de la maintenance d'une végétalisation. Les impuretés doivent être éliminées afin de garantir le bon fonctionnement.
