Zinco Renfort Shear-Fix LF150 Paquet de 20 pièces et clé pour trous frontaux

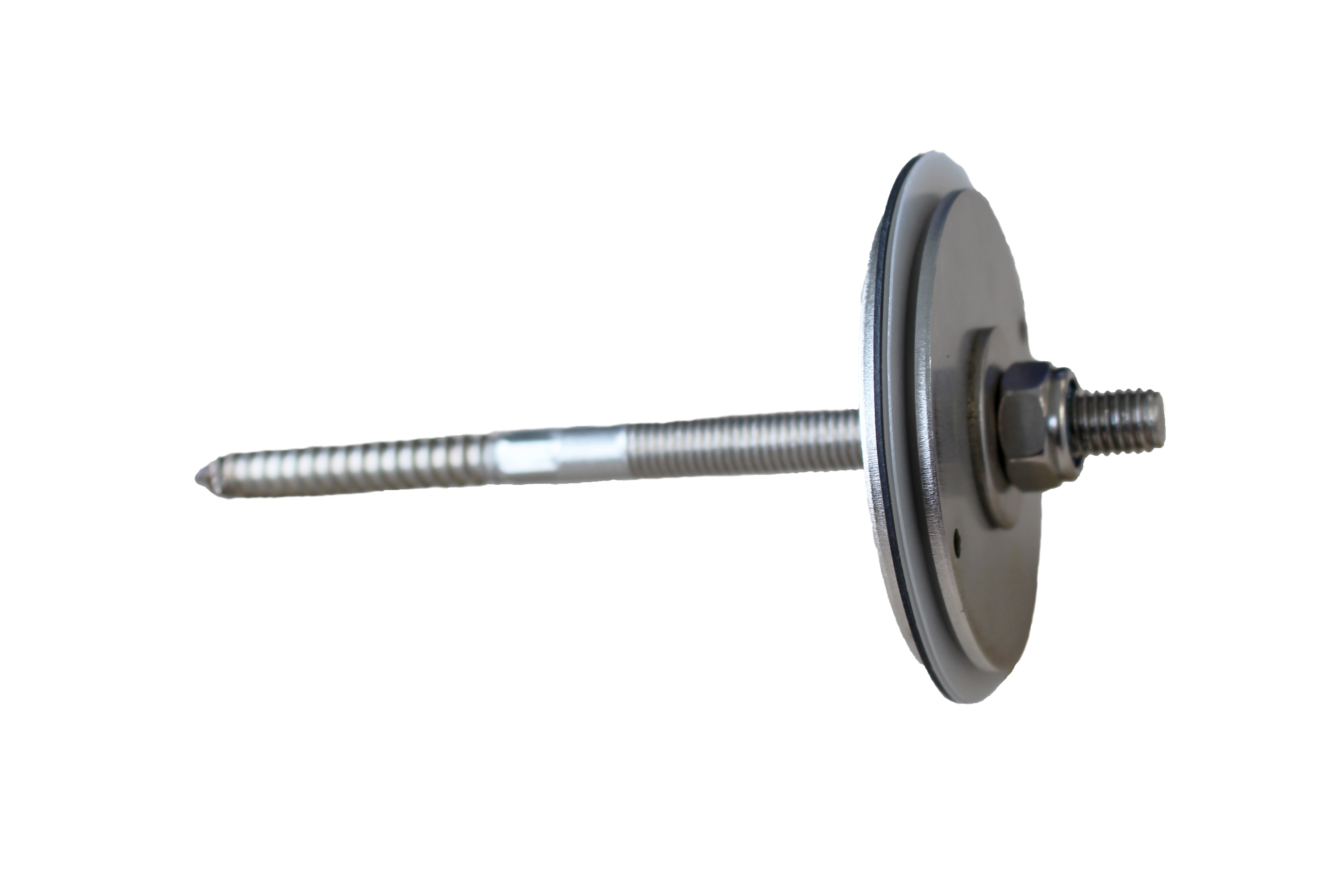

Ancre à visser stable en acier inoxydable massif à installer dans les toitures étanches avec support en bois selon le principe de la bride libre / fixe.
résistance au cisaillement max. jusqu'à 150 kg/pièce, vis d'ancrage en deux parties en Acier inoxydable pour l'absorption et la dérivation des forces de traction et de cisaillement dans les toitures étanches, comprenant une vis à double filetage, longueur totale env. 150 mm, diamètre 10 mm, avec plaque de base soudée (bride fixe) et plaque de pression libre (bride libre), diamètre 70 mm chacune, épaisseur 4 mm chacune, y compris accessoires pour la fixation dans le support en bois. Le système Renfort Shear-Fix LF 150 est un système de bride fixe libre conforme à la norme DIN 18195. Poids complet : approximativement / environ 320 g. Peut être posé dans le béton avec un mortier composite approprié. Pour la fixation de la bride libre, une clé à ergots réglable de 4 mm avec un espacement des trous de 60 mm est fournie.
| Réf. produit : | 956720 |
|---|---|
| Matériau: | Acier inoxydable |
| Unité d'emballage: | Paquet de 20 pièces |
| Poids [g]: | 320,0 |
| Infos supplémentaires: | Capacité de charge : approximativement 1,5 kN/support ; profondeur de vissage : environ 120 mm ; dépassement de la vis : environ 25 mm. |
Étendue de la livraison
N° de commande 956705 : 5 unités ; N° de commande 956720 : 20 unités + clé
Une unité comprend:1 vis à double filetage avec plaque de base, 1 plaque de pression, 1 écrou M10 + rondelle (tous en Acier inoxydable), 1 couche intermédiaire (EPDM), 2 couches de séparation et de glissement (HDPE).
Pour la fixation de la bride libre, une clé de 4 mm réglable pour trous frontaux est nécessaire. Espacement des trous 60 mm (étendue de la livraison pour l'art. n° 956720).
Les instructions de montage doivent être respectées !
Accessoires : Fixation pour les Pare Graviers ZinCo ; article n° 7902
Ce produit existe aussi dans d'autres dimensions / spécifications
