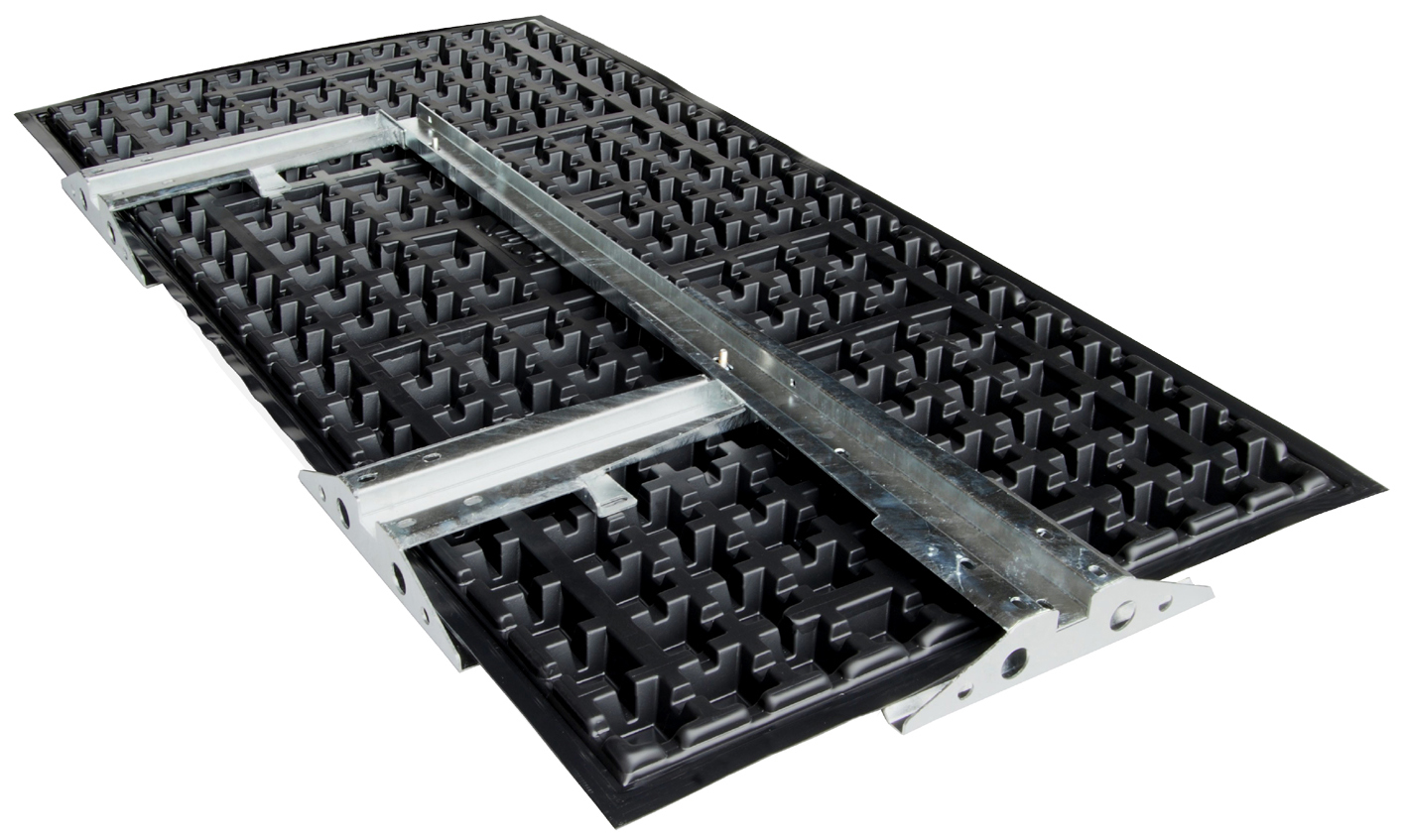

Base de garde-corps Angle GB Zinco Droite, avec trois logements de poteaux
Base de construction maintenue par une charge superposée pour des solutions de garde-corps sans pénétration (également disponible avec une option de fixation supplémentaire sur demande pour le Fallnet® SB 200-Rail) sur des toits plats ou des terrasses de toit. La charge superposée peut être fournie par des revêtements de dalles dans un lit de gravillons ou des matériaux en vrac (gravier, substrats de végétalisation, etc.).
Base de construction pour solutions d'angle de garde-corps sans pénétration en plastique ABS profilé avec profilés de renfort en aluminium sur la face inférieure et un profilé frontal et deux profilés courts sur la face longitudinale, logement de poteaux avec chacun une bride à vis en acier, galvanisé à chaud selon la directive DASt 022, pour recevoir 4 vis M 10 espacées de 100 x 75 mm, hauteur de la bride à vis au-dessus du niveau supérieur de la plaque de base env. 35 mm, volume de remplissage jusqu'au niveau supérieur de la plaque de base env. 16 l/m2, dimensionné selon DIN EN 1991-1-1/NA pour des forces horizontales jusqu'à 1 kN/m, hauteur totale approximativement / environ 78 mm.
| Réf. produit : | 3446 |
|---|---|
| Couleur: | noir |
| Longueur [m]: | 2,0 |
| Matériau: | Logement du poteau : acier galvanisé à chaud, Plaque de base : plastique ABS avec profils de renfort en aluminium intégrés sur la face inférieure |
| Largeur [m]: | 1,0 |
| Hauteur [mm]: | 78,0 (total) |
| Unité d'emballage: | pièce |
| Poids [kg]: | 16,0 (total) |
| Pression [kN/m²] (en mm): | 250,0 (pour un écrasement de 10%) |
| Volume de remplissage [l/m²]: | 16,0 |
| Compatible avec le bitume: | oui |
| Infos supplémentaires: | Logement du poteau : longueur approximativement / environ 1470 mm, hauteur environ 35 mm à partir du haut de la plaque de base. Bride à visser : quatre trous oblongs pour vis M 10, distance 100 x 75 mm. |
Base de construction pour solutions de garde-corps sans pénétration en plastique ABS profilé, hauteur totale env. 78 mm, longueur x largeur env. 200 x 100 cm, hauteur Plaque de base env. 43 mm, avec profilés de renfort en aluminium sur la face inférieure, un logement de poteau frontal et deux logements de poteau courts sur la longueur avec bride à visser horizontale en acier, galvanisé à chaud selon la directive DASt 022, pour recevoir 4 vis M 10 à une distance de 100 x 75 mm, hauteur de la bride à visser au-dessus du niveau supérieur de la plaque de base env. 35 mm, dimensionné selon DIN EN 1991-1-1/NA pour des forces horizontales jusqu'à 1 kN/m avec une charge d'au moins 200 kg/m², fournir et jointoyer de manière étanche
de la plaque de base avec du gravier / grain (taille des grains max. 8/16 mm), besoin approximatif / environ 16 l/m².
Dans le cas d'un revêtement en dalles, le lit de gravillons au-dessus de la base du système doit être d'au moins 5 cm, afin que la bride vissée soit recouverte d'environ 1,5 cm de gravillons.
Marque : Zinco base de garde-corps "GB-Eck Droite"
Unité : pce
N° d'article : 3446
Étendue de la livraison :
Base de garde-corps GB Angle "droit", N° de commande 3446

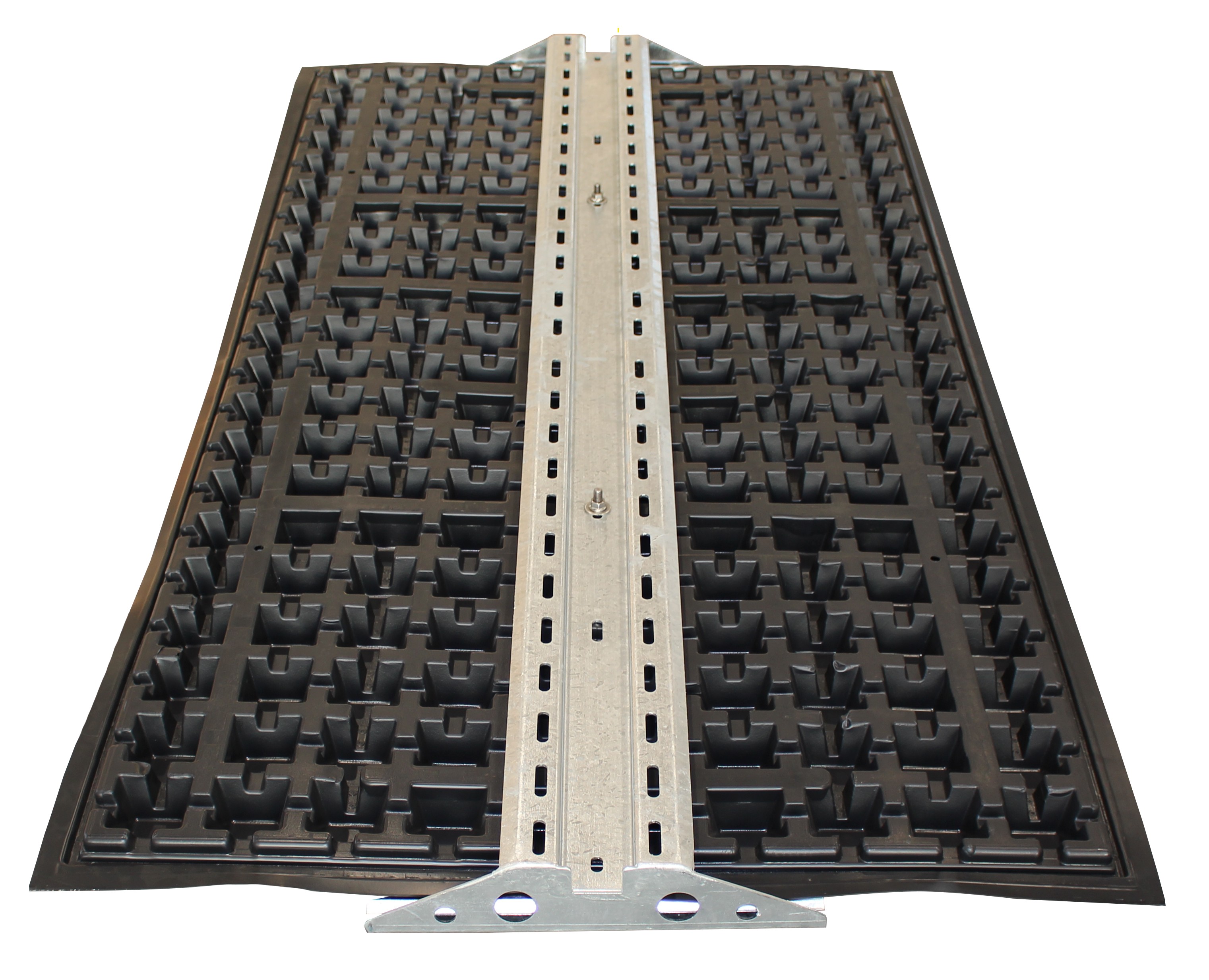

Base de garde-corps GB-F, N° de commande 3498
Étapes de montage de la base de garde-corps GB :
1. Mise en place de la base de garde-corps GB et montage du garde-corps
.webp)
Mesure et pose de la base de garde-corps GB, ainsi que ..
... montage du garde-corps
Schéma de perçage de la bride à visser de la base de garde-corps GB
(4 trous oblongs approximativement / environ 18 x 11)
Mesure et pose de la base de garde-corps selon les documents de planification. Respecter la distance prescrite entre les poteaux de la balustrade. Si un drainage de surface est requis et que la distance entre les poteaux est > 1,0 m, les espaces intermédiaires doivent être formés en conséquence (par ex. Zinco Floradrain® FD 40).
Le montage du garde-corps s'effectue par un assemblage vissé avec une contre-bride adaptée. Les longes (vis M10, rondelles et écrous d'arrêt doivent être en Acier inoxydable. La rondelle doit être placée sous le trou oblong. La température du matériau doit être supérieure à +5° lors du montage. Lors du montage du garde-corps, il convient de respecter les instructions de montage du fabricant !
2. Application de la charge superposée requise
La charge superposée requise dans le tableau ci-contre est indiquée pour la base de garde-corps GB en fonction des forces horizontales requises (h) et de la distance entre les poteaux (s). Si la charge due au vent est supérieure à la charge de longeron requise, celle-ci doit être prise en compte pour déterminer la charge superposée requise. Avant d'appliquer la charge superposée supplémentaire, nous recommandons de vérifier toutes les connexions et la position du garde-corps.
Avis :
En principe, la base de garde-corps doit être remplie de gravillons ou de grains jusqu'au niveau du plafond de la plaque de base (environ 43 mm). Pour un volume de remplissage de 15-16 l/m², cela correspond à une charge superposée d'approximativement / environ 25 kg/m². La charge superposée peut prendre la forme d'un revêtement de dalles dans un lit de gravillons d'au moins 50 mm de hauteur, d'une structure de végétalisation correspondante, de gravier ou d'un autre matériau en vrac équivalent.
charge superposée nécessaire en kg/m²
Forces horizontales h (kN)
| 1,0 | 0,5 | 0,3 | |
| 1,00 s(m) | 200 | 100 | 60 |
| 1,25 s(m) | 250 | 125 | 75 |
| 1,50 s(m) | 150 | 90 |

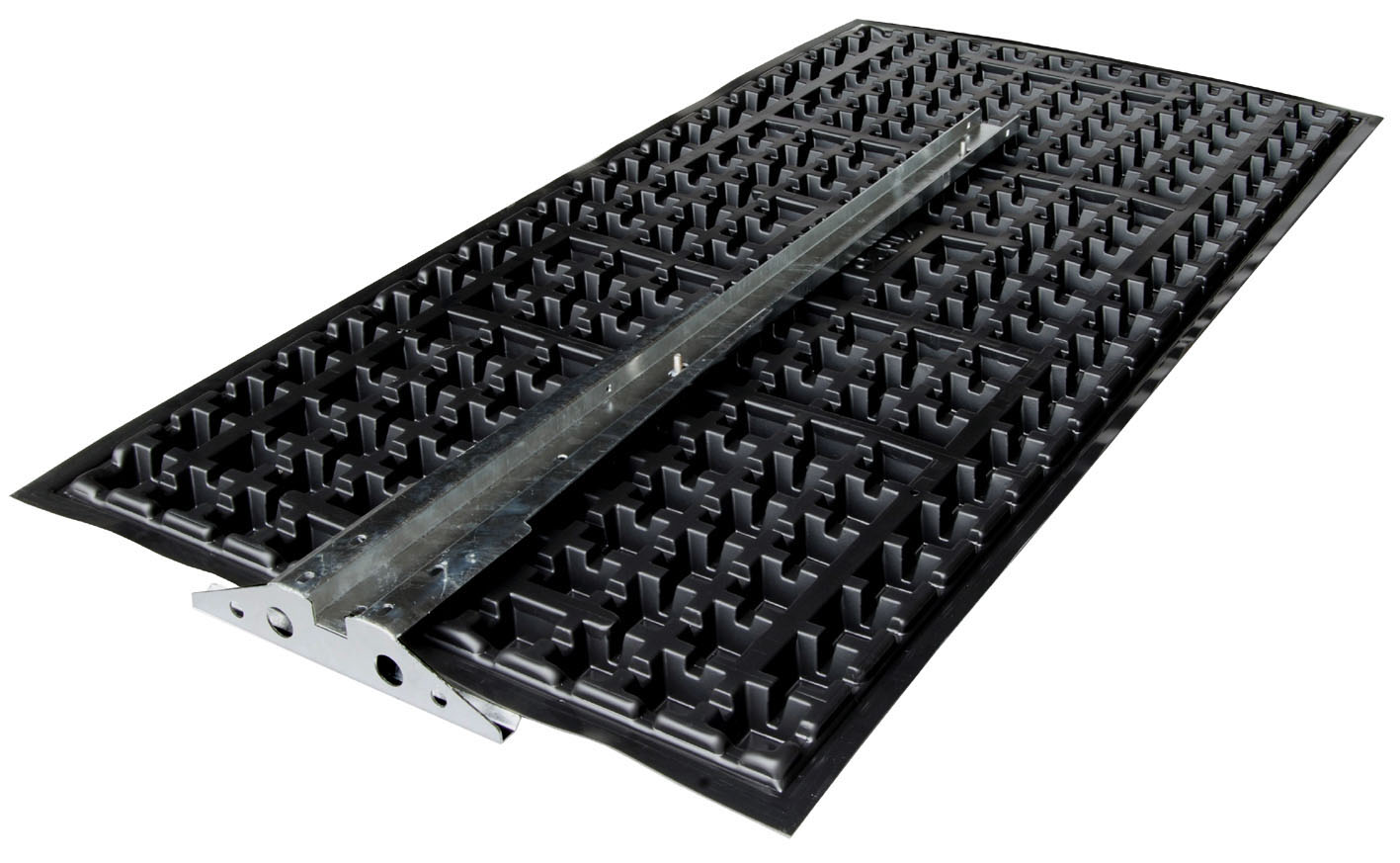

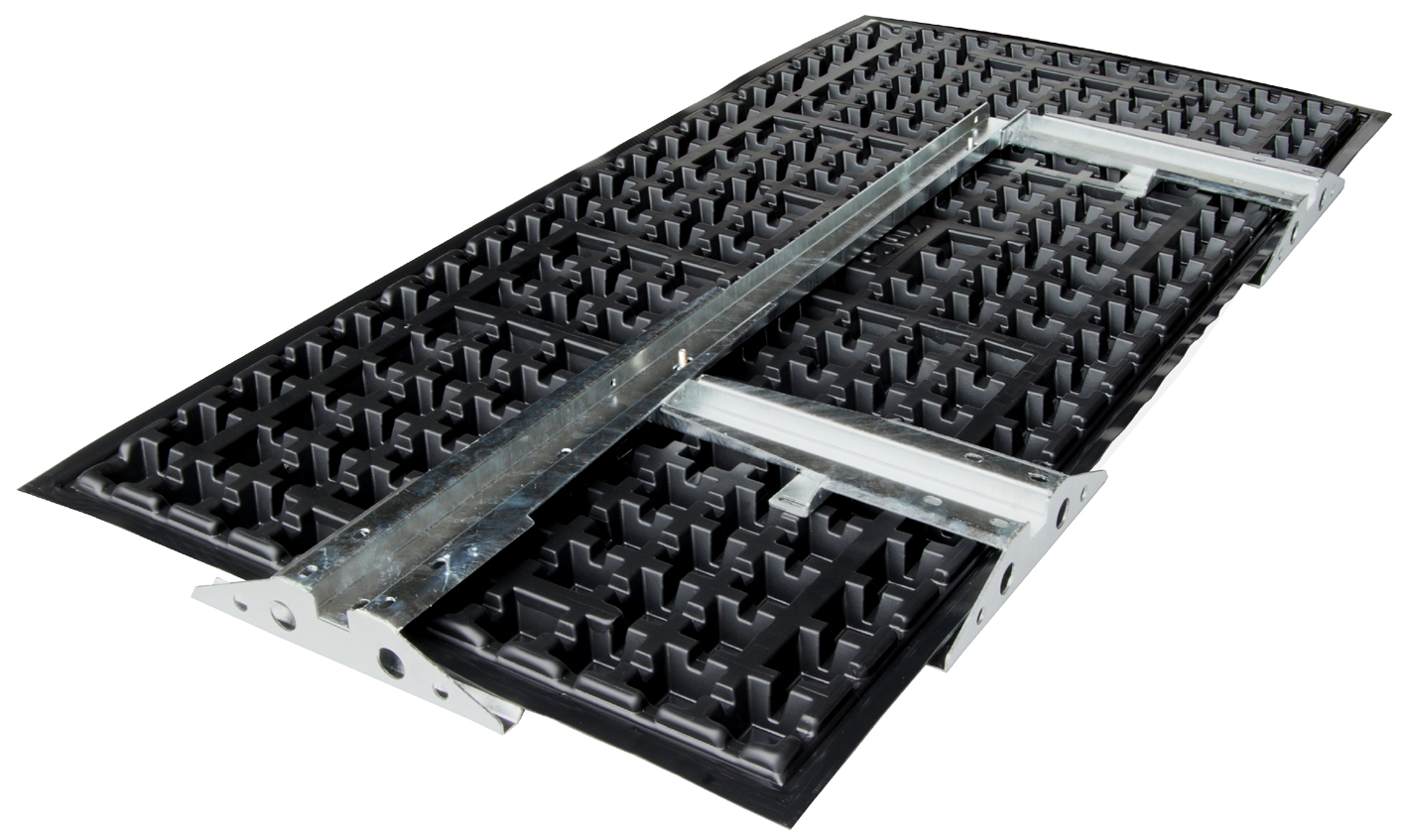

Ce produit existe aussi dans d'autres dimensions / spécifications
