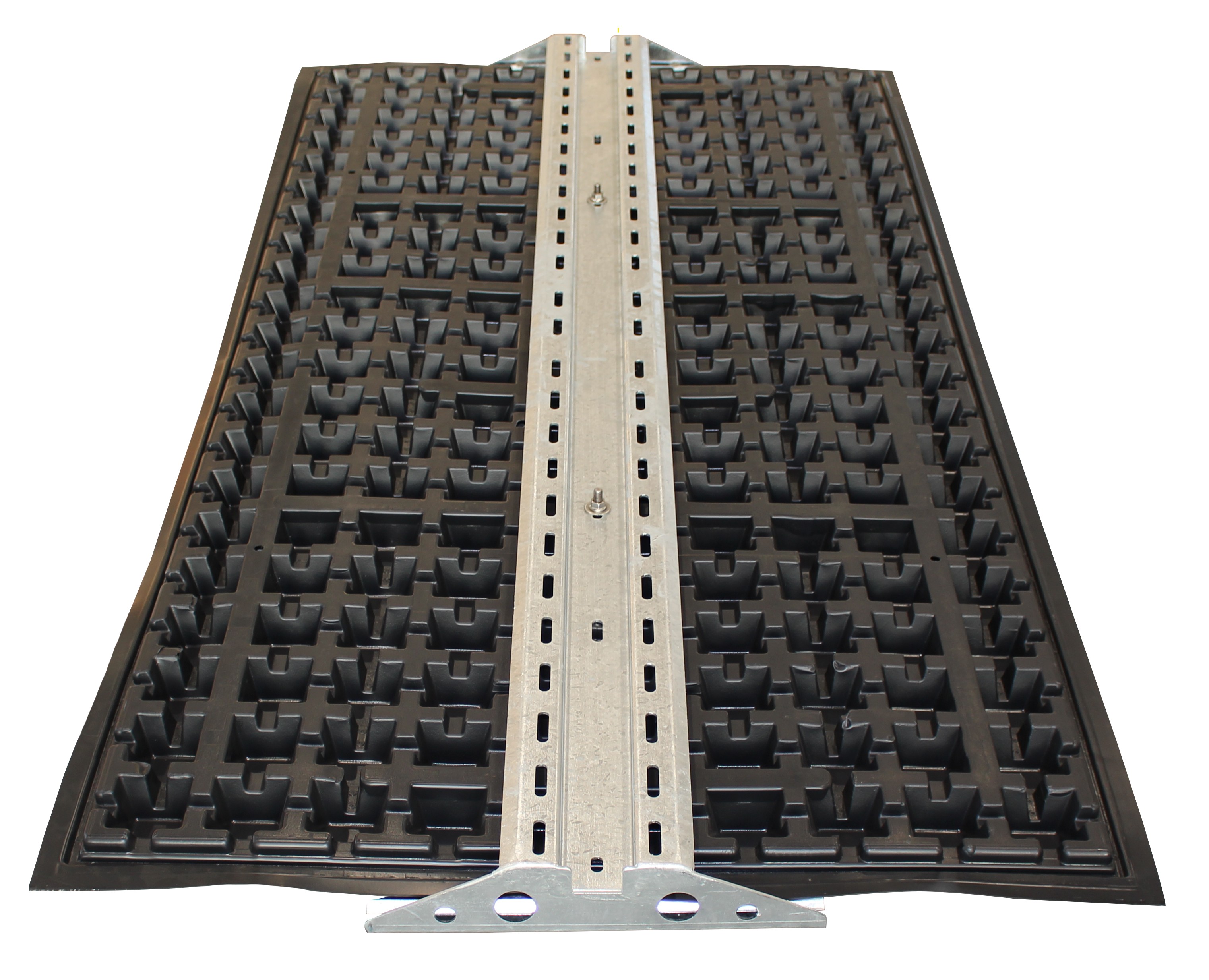

Zinco base de garde-corps GB-F (chemins de fuite) env. 1,0 x 2,0 m, hauteur d'env. 43 mm
Base de construction maintenue par une charge superposée pour des solutions de chemins de fuite sans pénétration sur des toits plats avec des garde-corps des deux côtés à une distance allant jusqu'à 1,86 m. La charge superposée / supplémentaire nécessaire est fournie par le revêtement de dalles à poser dans le lit de gravillons.
Base de construction pour délimitation de chemin de fuite sans pénétration en plastique ABS profilé avec profilés de renfort en aluminium sur la face inférieure et un logement de poteau continu et préperforé en acier, galvanisé à chaud selon la directive DASt 022, pour le montage de deux poteaux opposés avec bride à visser pour recevoir respectivement 4 vis M 10 à une distance de 100 x 75 mm, hauteur de la bride à visser au-dessus de la face supérieure de la plaque de base env. 35 mm, hauteur totale env. 78 mm, volume de remplissage jusqu'au niveau supérieur de la plaque de base env. 16 l/m2, dimensionné selon DIN 1991-1-1/NA pour des forces horizontales jusqu'à 1 kN/m, distance entre les poteaux en continu jusqu'à 1860 mm
| Réf. produit : | 3498 |
|---|---|
| Couleur: | noir / |
| Longueur [m]: | 2,0 |
| Matériau: | Logement du poteau : acier galvanisé à chaud, Plaque de base : plastique ABS avec profils de renfort en aluminium intégrés sur la face inférieure |
| Largeur [m]: | 1,0 |
| Hauteur [mm]: | 78,0 (total) |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 15,0 (total) |
| Pression [kN/m²] (en mm): | 250,0 (pour un écrasement de 10%) |
| Volume de remplissage [l/m²]: | 16,0 |
| Compatible avec le bitume: | oui |
| Informations complémentaires: | Fixation des poteaux : longueur d'environ 2 000 mm, hauteur d'environ 35 mm à partir du bord supérieur de la Plaque de base ; espacement des poteaux réglable en continu jusqu'à 1 860 mm. |
Structure de base pour des bordures de chemins de fuite sans ouverture, en plastique ABS profilé, longueur x largeur environ 200 x 100 cm, hauteur de la Plaque de base environ 43 mm, hauteur totale d’environ 78 mm, avec des profilés de renfort en aluminium sur la face inférieure et un support de poteaux continu et pré-perforé en acier sur la face supérieure, galvanisé à chaud conformément à la directive DASt 022, pour le montage de deux poteaux opposés à l'aide de 4 vis M 10 chacun, espacées de 100 x 75 (en hauteur), bride de vissage d'environ 35 mm au-dessus du niveau supérieur de la Plaque de base, dimensionnée selon la norme DIN EN 1991-1-1/NA pour des forces horizontales allant jusqu’à 1 kN/m avec une Charge superposée / supplémentaire d’au moins 200 kg/m², à livrer et à poser
remblayage de la Plaque de base avec du gravier / des gravillons (taille des grains max. 8/16 mm), quantité nécessaire d'environ 16 l/m².
Dans le cas d’un revêtement en dalles, le lit de gravillons au-dessus de la base du système doit avoir une épaisseur minimale de 5 cm, afin que la bride de vissage soit recouverte d’environ 1,5 cm de gravillons.
Espacement des poteaux : réglable en continu jusqu’à 1 860 mm
Marque : base de garde-corps Zinco « GB-F »
Unité : pièce
Référence : 3498
Étendue de la livraison :

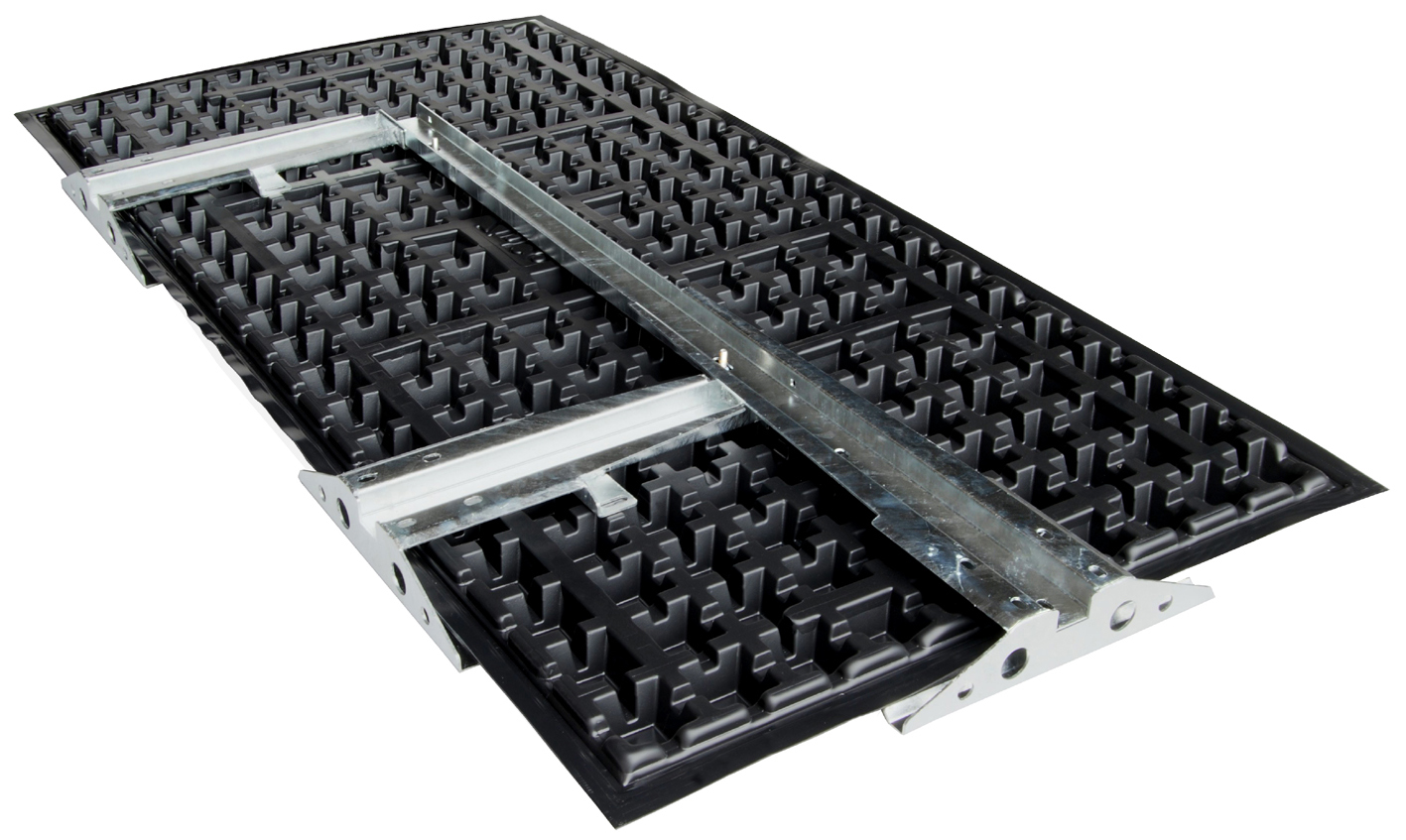

Base de garde-corps GB Angle "droit", N° de commande 3446
Base de garde-corps GB-F, N° de commande 3498
Étapes de montage de la base de garde-corps GB :
1. Mise en place de la base de garde-corps GB et montage du garde-corps
.webp)
Mesure et pose de la base de garde-corps GB, ainsi que ..
... montage du garde-corps
Schéma de perçage de la bride à visser de la base de garde-corps GB
(4 trous oblongs d'environ 18 x 11)
Mesure et pose de la base de garde-corps selon les documents de planification. Respecter la distance prescrite entre les poteaux de la balustrade. Si un drainage de surface est requis et que la distance entre les poteaux est > 1,0 m, les espaces intermédiaires doivent être formés en conséquence (par ex. Zinco Floradrain® FD 40).
Le montage du garde-corps s'effectue par un assemblage vissé avec une contre-bride adaptée. Les longes (vis M10, rondelles et écrous d'arrêt doivent être en Acier inoxydable. La rondelle doit être placée sous le trou oblong. La température du matériau doit être supérieure à +5° lors du montage. Lors du montage du garde-corps, il convient de respecter les instructions de montage du fabricant !
2. Application de la charge superposée requise
La charge superposée requise dans le tableau ci-contre est indiquée pour la base de garde-corps GB en fonction des forces horizontales requises (h) et de la distance entre les poteaux (s). Si la charge due au vent est supérieure à la charge de longeron requise, celle-ci doit être prise en compte pour déterminer la charge superposée requise. Avant d'appliquer la charge superposée supplémentaire, nous recommandons de vérifier toutes les connexions et la position du garde-corps.
Avis :
En principe, la base de garde-corps doit être remplie de gravillons ou de grains jusqu'au niveau du plafond de la plaque de base (environ 43 mm). Pour un volume de remplissage de 15-16 l/m², cela correspond à une charge superposée d'environ 25 kg/m². La charge superposée peut prendre la forme d'un revêtement de dalles dans un lit de gravillons d'au moins 50 mm de hauteur, d'une structure de végétalisation correspondante, de gravier ou d'un autre matériau en vrac équivalent.
charge superposée nécessaire en kg/m²
Forces horizontales h (kN)
| 1,0 | 0,5 | 0,3 | |
| 1,00 s(m) | 200 | 100 | 60 |
| 1,25 s(m) | 250 | 125 | 75 |
| 1,50 s(m) | 150 | 90 |

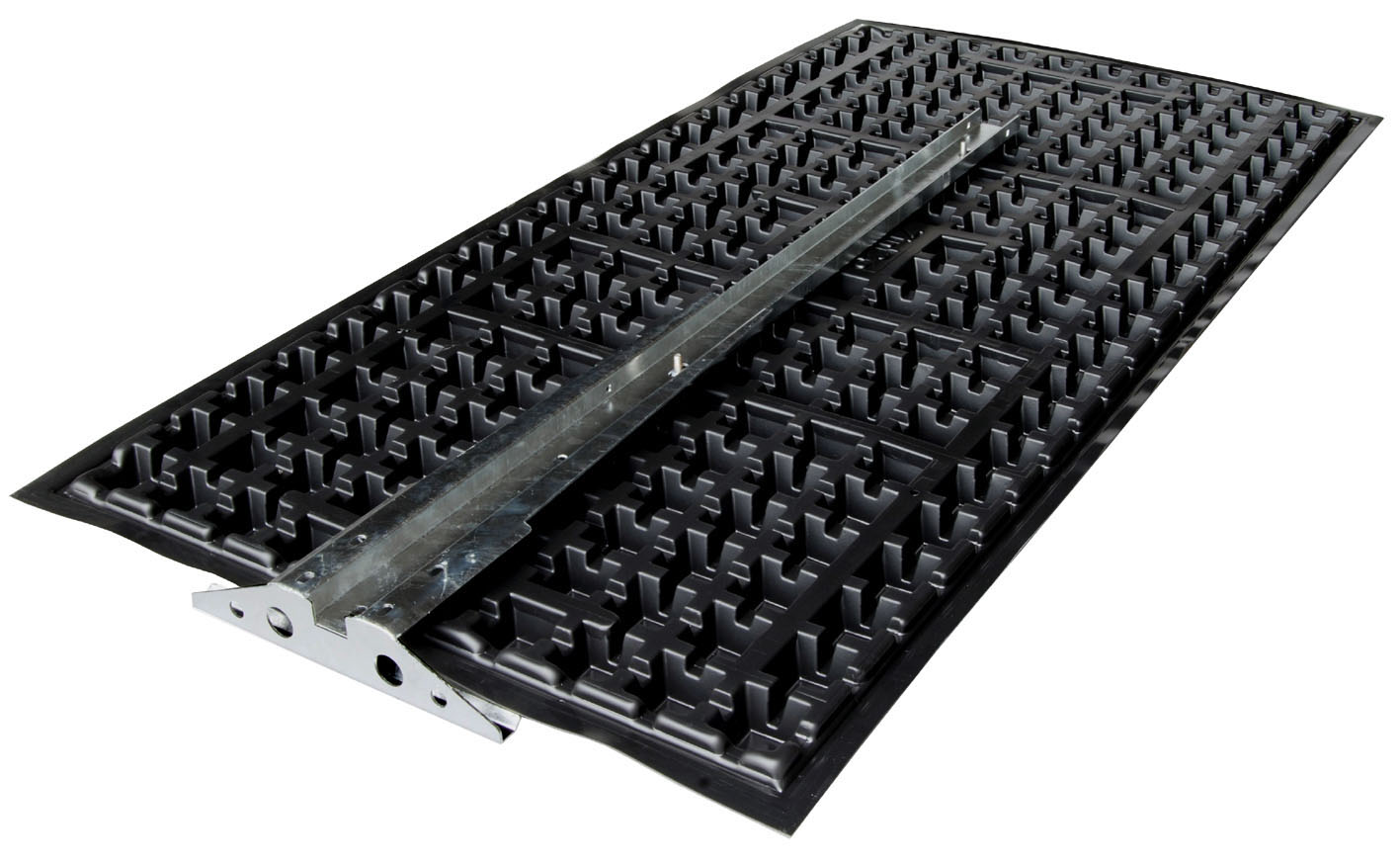

Ce produit existe aussi dans d'autres dimensions / spécifications
