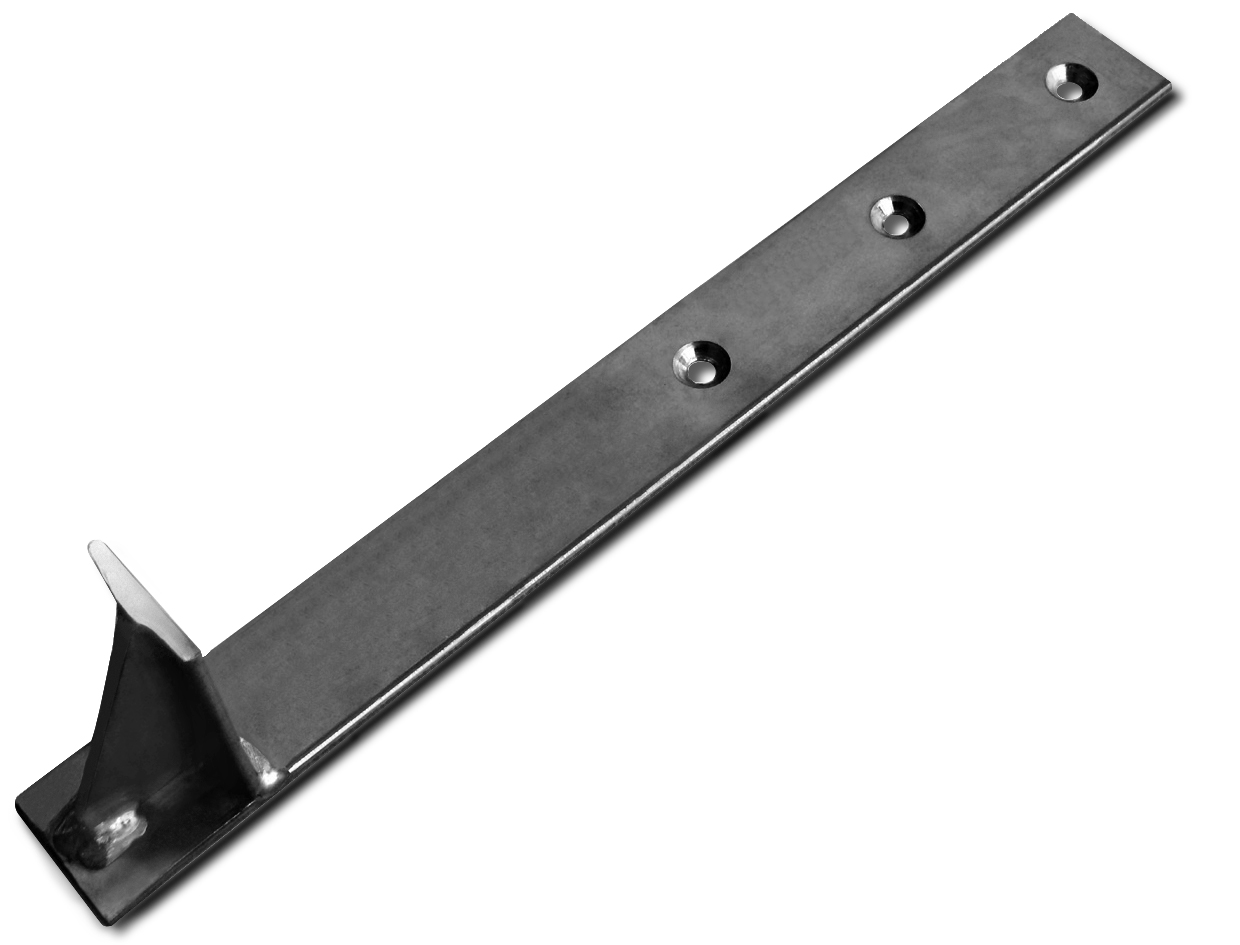

Support de Fixation TSH 100 Zinco pour Profil de Rive, Acier inoxydable massif
Supports stables et esthétiques en Acier inoxydable, utilisables en combinaison avec les Profil de Rive ZinCo comme finition de gouttière pour les toitures végétalisées inclinées.
5 x 50 mm acier plat, longueur des côtés env. 40 cm, hauteur du repliage / relevage avant : env. 100 mm, résistance max. à la poussée : 300 kg/support
| Réf. produit : | 9565 |
|---|---|
| Matériau: | acier inoxydable massif |
| Longueur [mm]: | 400,0 |
| Hauteur [mm]: | 100,0 |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 1,0 |
| Longueur des branches [mm]: | 400,0 |
| Infos supplémentaires: | Acier plat 5 x 50 mm ; résistance à la poussée : max. 300 kg/support |
en Acier inoxydable sablé, épaisseur du matériau env. 5 mm, largeur env. 50 mm, longueur env. 40 cm, hauteur de relevage env. 100 mm, pour protéger la structure de végétalisation contre le glissement sur les toits avec une inclinaison d'au moins 10° en combinaison avec le Profil de Rive TRP 80 ou 140, ancrer dans la structure porteuse avec respectivement 4 vis protégées contre la corrosion (min. 8 x 120 mm) et étancher avec des bandes du matériau d'étanchéité utilisé sur l'objet, livraison incluse. Capacité de charge 300 kg/support.
Marque : Support de Fixation Zinco "TSH 100"
Unité : pce
N° d'article : 9565
1 support (aucun Dispositif de Fixation fourni) Nous recommandons par exemple des vis Spax 8 x 120 mm
Les supports de fixation de gouttière TSH 80 / TSH 100 peuvent être utilisés pour des pentes de toit ≥ 10° (non conformes aux normes DIN 18195, DIN 18531 et aux lignes directrices pour la construction de toits plats).
Utilisation uniquement en cas d’eau non sous pression au sens de la norme DIN 18195.
Remarques préliminaires :
La pose et l'étanchéification des modèles TSH 80 / TSH 100 varient en fonction du matériau d'étanchéité utilisé.
En règle générale, le montage s'effectue sur des chevrons en bois massif, en bois de construction massif (KVH) ou sur d'autres supports appropriés. La largeur des chevrons doit être d'au moins 75 mm. Le TSH 80 / TSH 100 doit être positionné au centre.
En cas de montage sur des coffrages en bois ou du bois massif, l’installateur doit se procurer des vis adaptées. Il convient de respecter l’épaisseur requise des coffrages en fonction de ces vis. Le choix des vis doit permettre de respecter une charge minimale de 1,5 kN pour le TSH 80 et de 3 kN pour le TSH 100.
Étapes de montage des supports de fixation de gouttière TSH 80 / TSH 100 :
- Mesurer et réaliser le marquage des positions de montage.
- Monter correctement le TSH 80 / TSH 100 aux emplacements marqués à l’aide de 3 ou 4 vis Spax ou équivalentes. Veiller à ce que les vis soient placées perpendiculairement à la pente de toit.
- Découper les bandes d'étanchéité utilisées aux dimensions requises.
Étanchéité du toit au bitume et au bitume polymère :
Appliquer une couche d'apprêt sur le TSH au niveau de l'étanchéité. Les membranes en bitume et en bitume polymère doivent être posées conformément aux règles, en au moins deux couches. Le chevauchement de la 1re couche doit dépasser le TSH d’au moins 80 mm ; la 2e couche doit également être soudée avec un chevauchement d’au moins 80 mm par rapport à la 1re couche. Dans le cas d’une étanchéité bitumineuse monocouche, il convient de suivre les instructions du fabricant.
Étanchéité du toit avec des membranes en plastique ou en élastomère :
Les dimensions de la découpe de la membrane d’étanchéité doivent être telles qu’un soudage manuel puisse être effectué dans les règles de l’art, conformément aux instructions du fabricant.
Avis :
Il est interdit d’utiliser des membranes d’étanchéité doublées sur leur face inférieure d’un non-tissé de séparation ou de protection
Recommandation :
Remplir l'espace entre le TSH et la membrane d'étanchéité posée librement par-dessus avec un produit à projeter adapté (par exemple du silicone). - Pour finir, vérifier tous les joints soudés des découpes d’étanchéité.
Ce produit existe aussi dans d'autres dimensions / spécifications
Supports stables et esthétiques en Acier inoxydable, utilisables en combinaison avec les Profil de Rive ZinCo comme finition de gouttière pour les toitures végétalisées inclinées.
