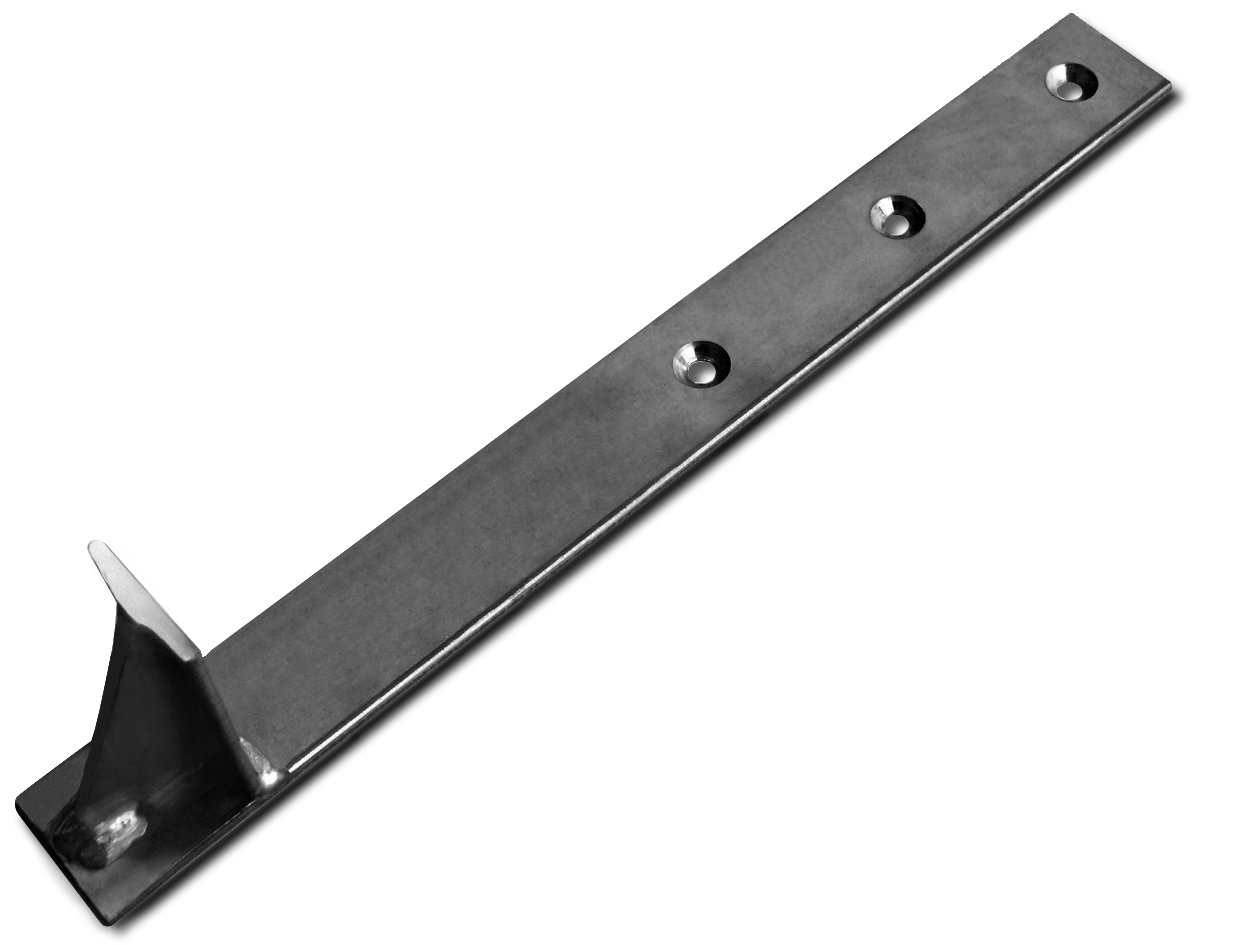

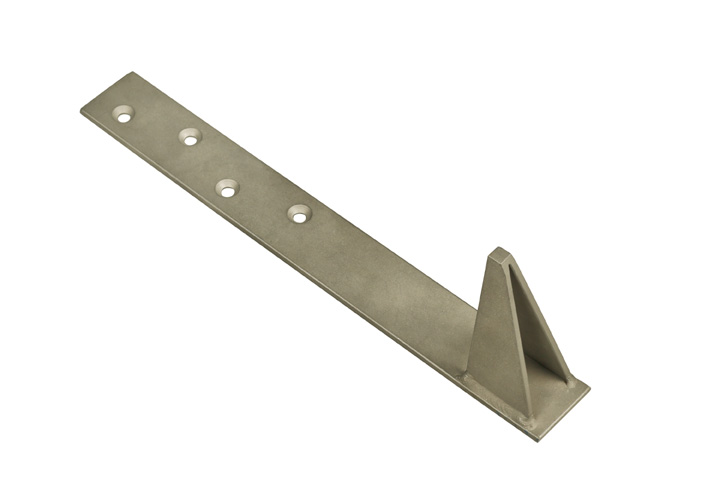

Support de Fixation TSH 80 Zinco pour Profil de Rive, Acier inoxydable massif
Supports stables et esthétiques en Acier inoxydable, utilisables en combinaison avec les Profil de Rive ZinCo comme finition de gouttière pour les toitures végétalisées inclinées.
5 x 40 mm acier plat, longueur des côtés env. 40 cm, hauteur du repliage / relevage avant : env. 80 mm, résistance max. à la poussée : 150 kg/support
| Réf. produit : | 9563 |
|---|---|
| Matériau: | Acier inoxydable massif |
| Longueur [mm]: | 400,0 |
| Hauteur [mm]: | 80,0 |
| Unité d'emballage: | pièce |
| Poids [g]: | 800,0 |
| Longueur des branches [mm]: | 400,0 |
| Infos supplémentaires: | acier plat 5 x 40 mm ; résistance à la poussée : max. 150 kg/support |
en Acier inoxydable sablé, épaisseur du matériau env. 5 mm, largeur env. 40 mm, longueur env. 40 cm, hauteur du rebord env. 80 mm, pour protéger la structure de végétalisation contre le glissement sur les toits avec une inclinaison d'au moins 10° en combinaison avec le Profil de Rive TRP 80 ou 140, ancrer dans la structure porteuse avec respectivement 3 vis protégées contre la corrosion (min. 8 x 120 mm) et étancher avec des bandes du matériau d'étanchéité utilisé sur l'objet, livraison incluse. Capacité de charge 150 kg/support.
Marque : Support de Fixation Zinco "TSH 80"
Unité : pce
N° d'article : 9563
Étendue de la livraison :
1 support (pas de dispositif de Fixation)
il est recommandé d'utiliser par ex. des Spax 8 x 120 mm
Les Supports de Fixation TSH 80 / TSH 100 peuvent être utilisés pour des pentes de toit ≥ 10°
(ne correspond pas aux normes DIN 18195, DIN 18531 et aux lignes directrices pour la construction de toits plats).
Utilisation uniquement en cas d'eau sans pression au sens de la norme DIN 18195.
Remarques préliminaires :
Le montage et l'étanchéité du TSH 80 / TSH 100 varient en fonction du matériau d'étanchéité utilisé.
Normalement, le montage s'effectue sur des chevrons en bois massif, en bois massif de construction (KVH) ou sur des supports appropriés similaires. La largeur des chevrons doit être d'au moins 75 mm. Le TSH 80 / TSH 100 est placé au centre.
En cas de montage dans des coffrages en bois ou du bois épais, l'installateur doit se procurer des moyens de vissage appropriés. L'épaisseur de matériau nécessaire des coffrages doit être respectée en fonction de ces moyens de vissage. Le choix des moyens de vissage doit répondre à l'exigence d'une charge du TSH 80 d'au moins 1,5 kN ou du TSH 100 d'au moins 3 kN.
Etapes de montage Support de Fixation TSH 80 / TSH 100 :
- Mesurer et marquer les positions de montage.
- Monter correctement les TSH 80 / TSH 100 à la position indiquée à l'aide des 3 ou 4 pièces Spax ou similaires. Veiller à ce que les vis soient placées perpendiculairement à la pente de toit.
- Réaliser des découpes dans les lés d'étanchéité utilisés.
Étanchéité du toit avec bitume bitumineux et polymère :appliquer une couche d'apprêt sur
TSH dans la zone d'étanchéité. Les lés de bitume et de bitume polymère doivent être exécutés conformément aux règles avec au moins deux couches. Le recouvrement de la 1ère couche doit être posé au moins 8 cm au-delà du TSH, la 2e couche est également soudée avec un recouvrement d'au moins 8 cm au-delà de la 1ère couche. En cas d'étanchéité bitumineuse monocouche, procéder selon les indications du fabricant.
Étanchéité du toit avec des membranes en plastique ou en élastomère :
La taille de la découpe de la membrane d'étanchéité doit être réalisée de manière à ce qu'une soudure manuelle soit possible dans les règles de l'art, conformément aux indications du fabricant.
Avis :
Il est interdit d'utiliser des lés d'étanchéité recouverts d'un non-tissé de séparation ou de protection sur la face inférieure.
Recommandation :
Remplir l'espace entre le TSH et la bande d'étanchéité libre placée par-dessus avec un matériau projeté approprié (par ex. silicone).
Pour finir, contrôler toutes les soudures des coupes d'étanchéité.
Ce produit existe aussi dans d'autres dimensions / spécifications
Supports stables et esthétiques en Acier inoxydable, utilisables en combinaison avec les Profil de Rive ZinCo comme finition de gouttière pour les toitures végétalisées inclinées.
