Zinco pièce d'extension pour TR-H 40 x 40 hauteur approximativement / environ 6 cm
Pièce d'extension pour Grille de Terrasse TR-H 40 x 40
Réf. produit :
4412
Informations sur le produit "Zinco pièce d'extension pour TR-H 40 x 40 hauteur approximativement / environ 6 cm"
Dimensions extérieures du cadre 40 x 40 cm, tôle d'acier galvanisée et laminée / plastifiée vieil argent, poids approximativement / environ 1,2 kg/pièce
| Réf. produit : | 4412 |
|---|---|
| Couleur: | vieil argent antique |
| Matériau: | acier galvanisé, revêtement plastique |
| Longueur [mm]: | 400,0 |
| Largeur [mm]: | 400,0 |
| Hauteur [mm]: | 60,0 |
| Unité d'emballage: | pièce |
| Poids [kg]: | 1,2 |
de la position '.........' en tôle d'acier galvanisée et plastifiée
Tôle d'acier, pour surélever progressivement la Grille de Terrasse d'approximativement / environ 6 cm en cas d'épaisseurs de construction plus importantes, à fournir et à monter selon les indications du fabricant.
Marque : Zinco "pièce d'extension pour TR-H 40 x 40"
Unité : pce
N° d'article : 4412
Ces Instructions de montage décrivent les principales étapes de l'utilisation de ce produit. Veuillez en outre respecter les normes et directives applicables, notamment les dispositions relatives à la protection du travail.
La Grille de Terrasse TR-H doit être installée sur la couche de protection au-dessus du drain de la terrasse, l'ajustement grossier de la hauteur se fait en choisissant le cadre de rétention de gravier correspondant. Une fois le revêtement terminé, le réglage fin de la hauteur s'effectue par le haut à l'aide d'un tournevis. Il n'est pas nécessaire de démonter le test de grille.
Montage pièce d'extension pour TR-H (N° de commande 4412)
Pour l'adaptation à la hauteur souhaitée, on utilise des pièces d'extension (N° de commande 4412). Ceux-ci sont placés sous la Grille de Terrasse sur la couche de protection. Trois pièces d'extension au maximum sont possibles. La grille de terrasse est posée sur la dernière pièce d'extension. Une fois le revêtement terminé, le réglage fin de la hauteur s'effectue par le haut à l'aide d'un tournevis. Il n'est pas nécessaire de démonter le caillebotis.
La Grille de Terrasse TR-H doit être installée sur la couche de protection au-dessus du drain de la terrasse, l'ajustement grossier de la hauteur se fait en choisissant le cadre de rétention de gravier correspondant. Une fois le revêtement terminé, le réglage fin de la hauteur s'effectue par le haut à l'aide d'un tournevis. Il n'est pas nécessaire de démonter le test de grille.
Montage pièce d'extension pour TR-H (N° de commande 4412)
Pour l'adaptation à la hauteur souhaitée, on utilise des pièces d'extension (N° de commande 4412). Ceux-ci sont placés sous la Grille de Terrasse sur la couche de protection. Trois pièces d'extension au maximum sont possibles. La grille de terrasse est posée sur la dernière pièce d'extension. Une fois le revêtement terminé, le réglage fin de la hauteur s'effectue par le haut à l'aide d'un tournevis. Il n'est pas nécessaire de démonter le caillebotis.

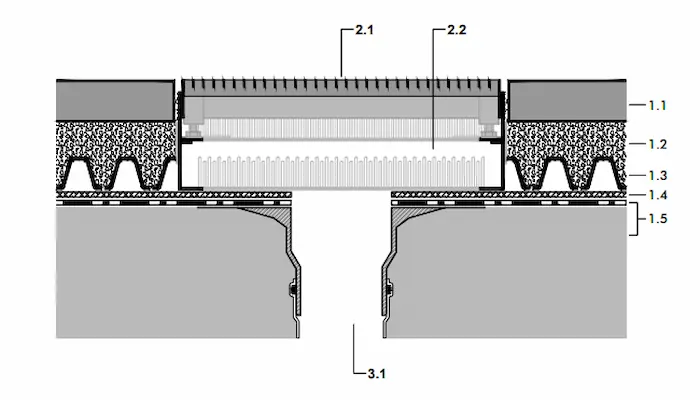

1.1 Dalles de béton ou de pierre naturelle, d ≥ 40 mm
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion vers le bas)
1.4 Natte de protection de l'accumulateur SSM 45
1.5 Construction du toit avec étanchéité/imperméabilisation résistante aux racine
2.1 Grille de Terrasse TR-H 40 x 40 - 65
2.2 Pièce d'extension pour TR-H 40 x 40 - 65
3.1 Sortie du toit
1.2 Lit de gravillons, pauvre en calcaire, 30-50 mm
1.3 Floradrain® FD 40, rempli de gravillons pauvres en calcaire (ouvertures pour la diffusion vers le bas)
1.4 Natte de protection de l'accumulateur SSM 45
1.5 Construction du toit avec étanchéité/imperméabilisation résistante aux racine
2.1 Grille de Terrasse TR-H 40 x 40 - 65
2.2 Pièce d'extension pour TR-H 40 x 40 - 65
3.1 Sortie du toit
Ce produit est un accessoire de
Pièce d'extension pour Grille de Terrasse TR-H 40 x 40

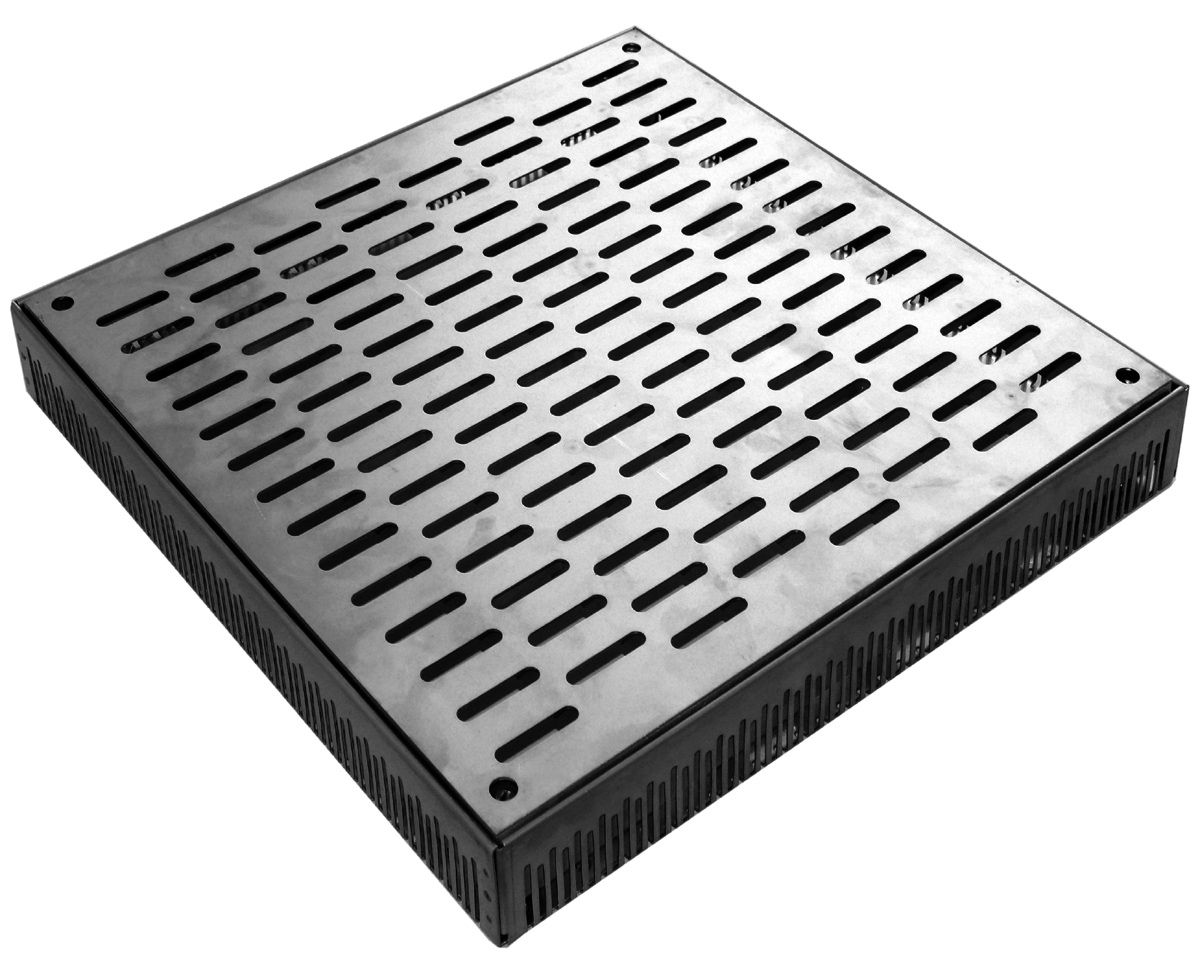

Zinco Grille de Terrasse TR-H 40 x 40-E, Acier inoxydable, fentes oblongues, HV 65-95
