Poteau de Rembarde Zinco acier galvanisé à chaud, longueur 1,20 m
En combinaison avec la base de garde-corps GB, garde-corps fonctionnel en acier galvanisé à chaud, facile à monter et ne nécessitant pas de pénétration dans le toit.
d'environ 42 x 3 mm en tube rond. Composant du système pour le garde-corps Zinco SG 40-S avec bride à visser adaptée et longe pour la base de garde-corps Zinco GB.
| Réf. produit : | 9850 |
|---|---|
| Longueur [m]: | 1,2 |
| Matériau: | acier galvanisé à chaud |
| Unité d'emballage: | Pièce |
| Poids [kg]: | 4,5 |
| Informations complémentaires: | Tube rond : 42 x 3 mm |
en tube rond d'environ 42 x 3 mm de diamètre, poteaux avec bride à visser adaptée
tube rond de diamètre d'environ 34 x 3 mm, à livrer et à monter sur la base de garde-corps Zinco GB avec tous les éléments de raccordement et de Fixation nécessaires.
Marque : garde-corps modulaire Zinco « SG 40-S »
Unité : psch
Référence : 9850
Généralités :
Le garde-corps modulaire SG 40-S (réf. 9850) est un garde-corps fonctionnel et robuste en acier galvanisé à chaud, qui s'installe sans perçage. Il est composé d’une main courante ronde fixe (réf. 9851) d’un diamètre de 42 mm et de traverses (réf. 9852) d’un diamètre de 34 mm.
Remarque :
Le garde-corps modulaire SG 40-S n’empêche pas le franchissement, car il est équipé de traverses horizontales. Ce garde-corps n'est donc pas adapté, en particulier lorsque ces zones sont accessibles aux enfants (risque d'escalade du garde-corps).
Outillage nécessaire :
Clé à vis SW 17
Clé à cliquet SW 17
Clé Allen SW 8,0
Meuleuse d'angle
Perceuse avec foret de 12 mm (nécessaire uniquement en cas de fixation murale)
Montage des poteaux de garde-corps :
Les poteaux de garde-corps sont fixés à la base de garde-corps GB (réf. 3420) ou GB-Eck (réf. 3445 ou 3446) à l'aide d'une contre-bride adaptée. L'assemblage vissé doit être réalisé à l'aide des éléments de fixation fournis (vis M10, rondelles et écrous de blocage) en acier inoxydable. La rondelle doit être placée sous le trou oblong. Les poteaux de garde-corps doivent être alignés les uns par rapport aux autres et mis d'aplomb dans l'eau (par exemple à l'aide des rondelles pratiques Zinco GB-U, réf. 9817).
Montage des traverses et de la main courante :
Les supports de barre de genou (réf. 9857) s'emboîtent sur les barres de genou. Il convient de respecter l'entraxe des poteaux. Les différents supports des barres de genou, d'une longueur de 6 m chacune, sont ensuite fixés par sections aux poteaux de garde-corps et maintenus à la hauteur souhaitée à l'aide d'une vis à six pans creux. Si nécessaire, les traverses et les éléments de main courante peuvent être coupés à la longueur souhaitée à l'aide d'une scie à main ou d'une meuleuse d'angle. Il est important d'ébavurer les arêtes vives après la coupe et de protéger les surfaces coupées contre la corrosion, par exemple avec un spray de galvanisation à froid (réf. 9540).
Les montants d'angle et les mains courantes peuvent être assemblés à l'aide de raccords pour montants d'angle (réf. 9859) ou de raccords pour mains courantes (réf. 9858). Les raccords pour montants d'angle et mains courantes s'enfilent sur les tubes en acier et se serrent à l'aide de vis à six pans creux.
Au niveau des angles, les montants ou les éléments de main courante sont assemblés à l'aide d'un raccord d'angle (réf. 9853 ou 9855).
Les montants et les éléments de main courante peuvent être équipés d'embouts en plastique (réf. 9861 ou 9862), qui s'enfilent simplement. Si la main courante se termine contre un mur, il est recommandé de la fixer à l'aide d'un raccord mural (réf. 9860).
Une fois toutes les barres coudées installées, les éléments de main courante peuvent être équipés de supports de main courante (réf. 9856), puis emboîtés sur les poteaux de la balustrade et serrés.

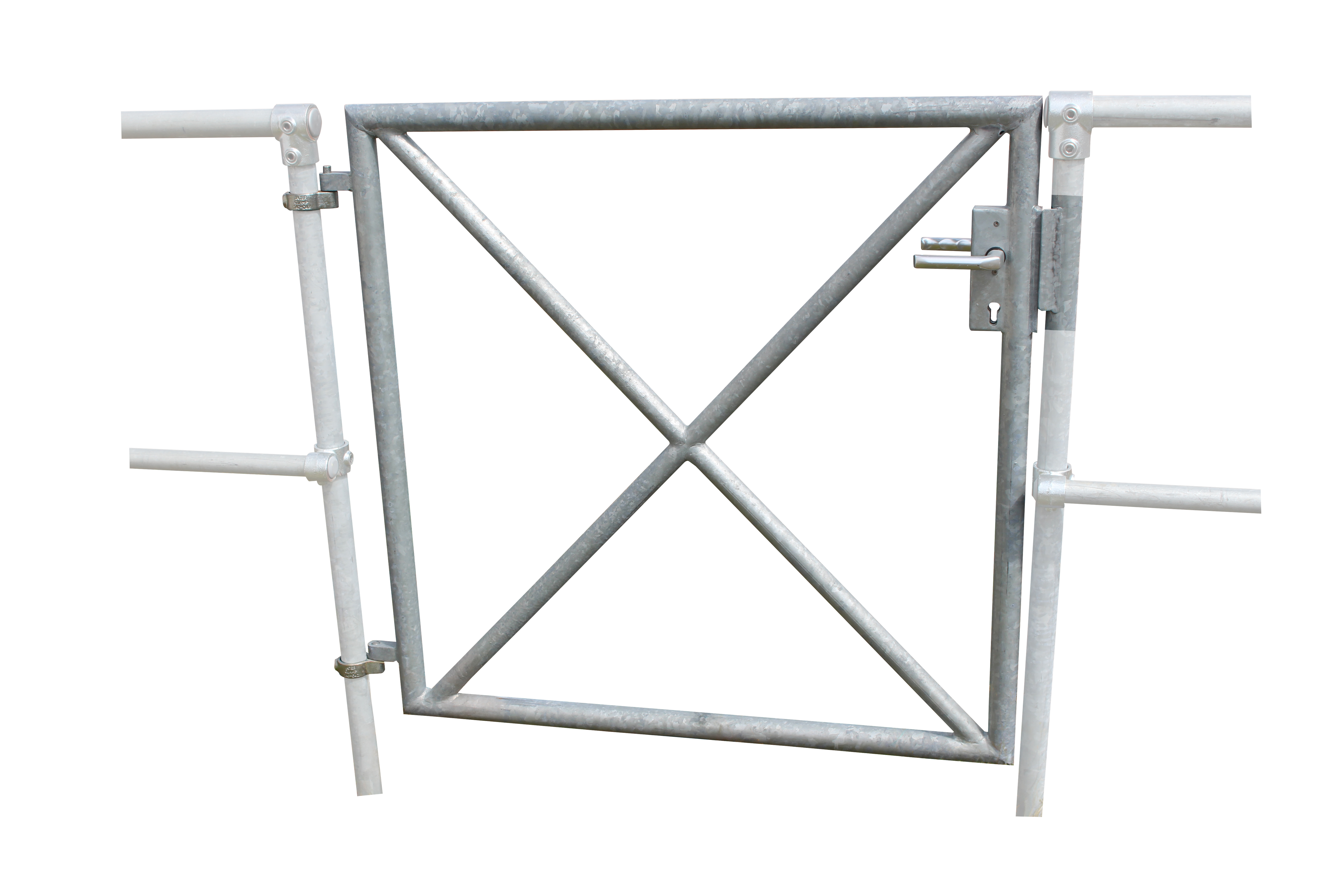

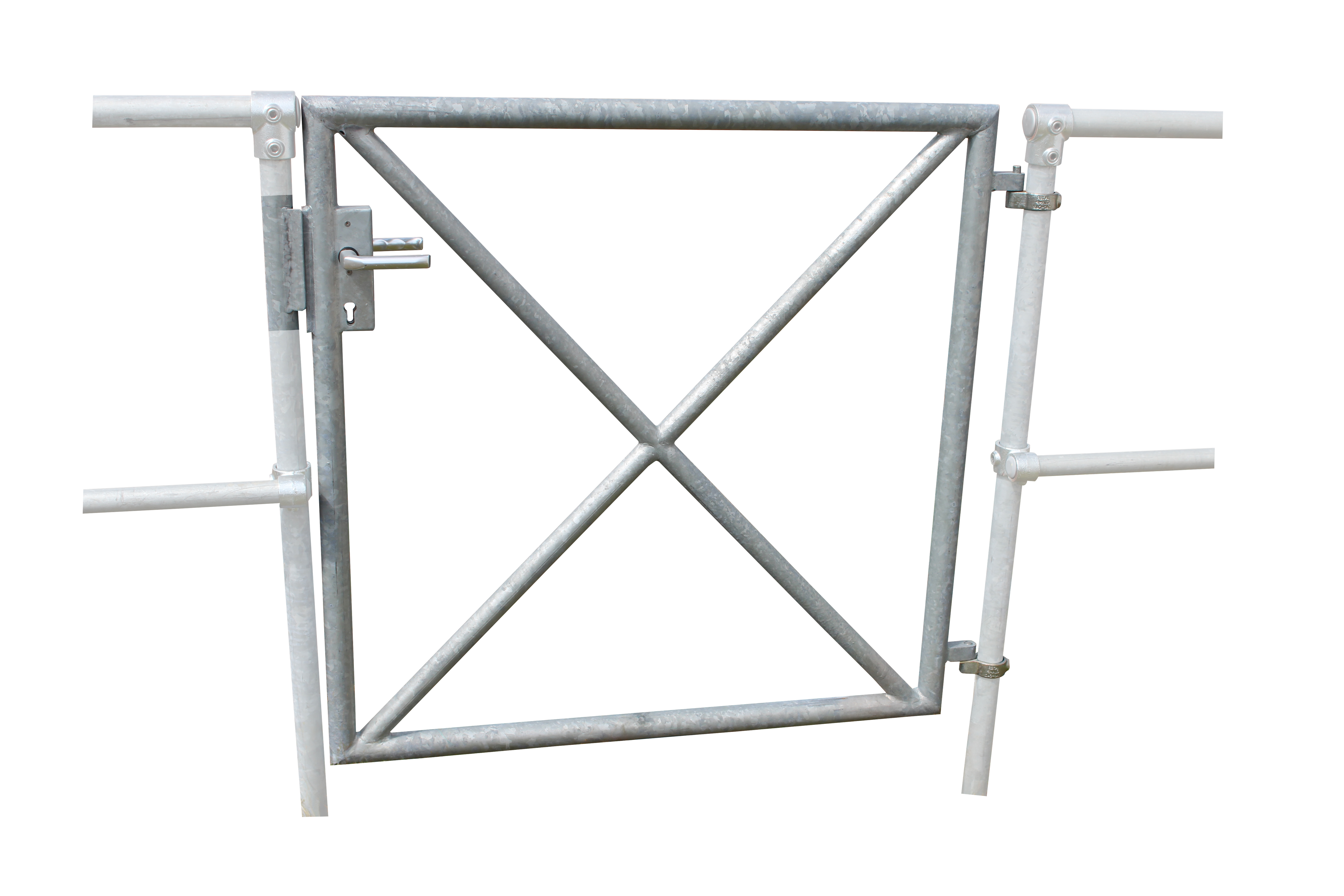

Montage du kit de porte - droite/gauche :
Le montage des montants de porte s'effectue de la même manière que celui des montants de balustrade ; voir l'étape de montage précédente. Les montants de porte doivent être espacés de 1,06 m. Les charnières doivent être enfilées sur les montants de porte et mises en place à la bonne hauteur.
Serrez les vis des charnières à l'aide de la clé Allen. Accrochez la porte dans les charnières en fonction de la butée droite ou gauche. Vérifiez que la poignée est correctement positionnée par rapport à la gâche afin que la porte se ferme correctement.
Enfin, une fois le contrôle des dimensions effectué, vérifiez à nouveau les vis de la rampe et resserrez-les si nécessaire.
Vérifiez impérativement une nouvelle fois la stabilité de la rampe !
